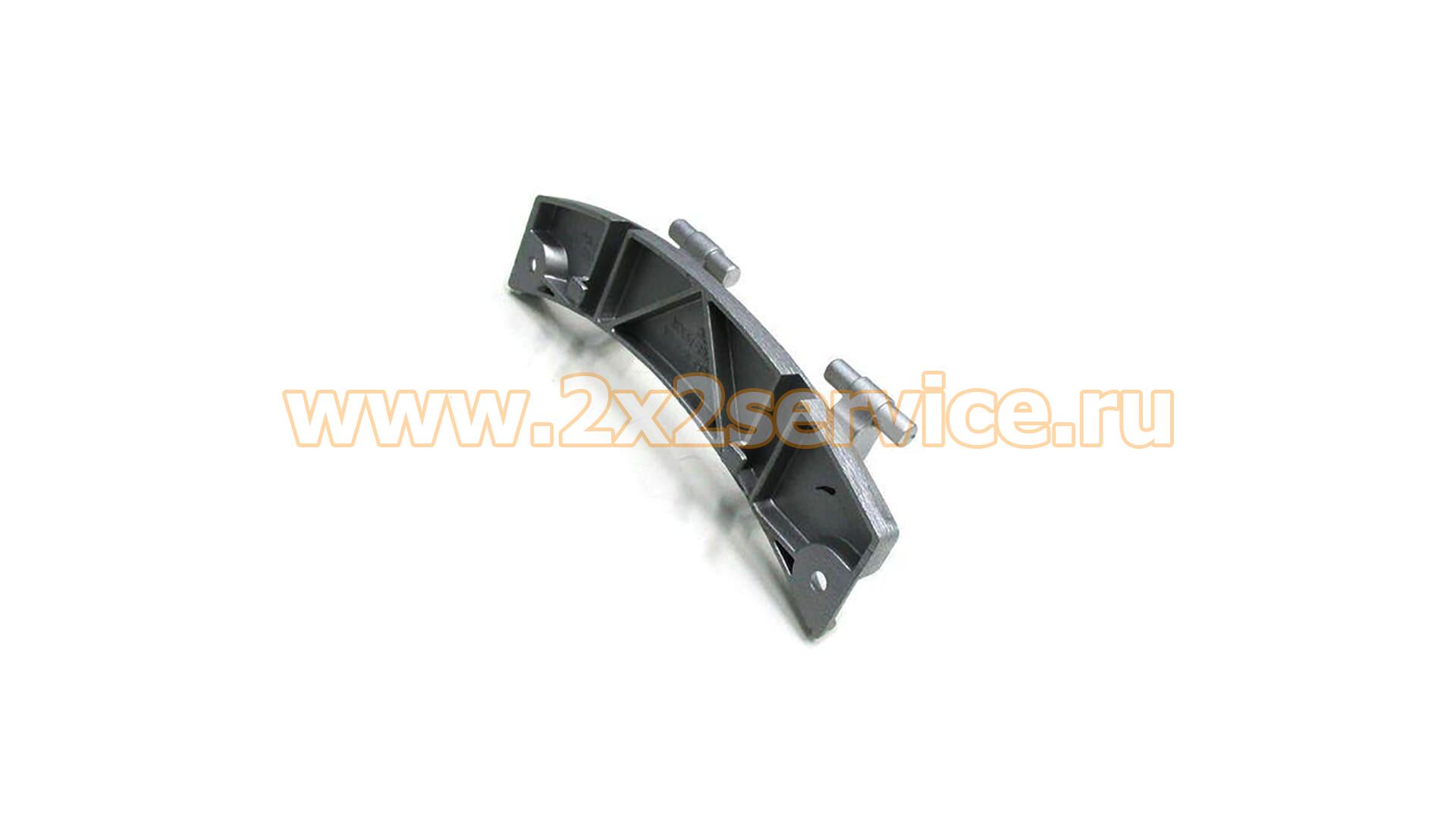

Петля люка стиральной машины Samsung (DC61-02256A)

Бренд: Samsung

Подходит для: Samsung,

Вид запчасти: Петля, упор

Состояние: Новое

1 595 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

Петля люка стиральной машины Samsung DC61-02256A — оригинальный шарнир загрузочной дверцы, предназначенный для крепления люка к корпусу стиральной машины и обеспечения его правильного открывания и закрывания.

Основные характеристики

Тип детали: петля / шарнир загрузочного люка
Бренд: Samsung
OEM: DC61-02256A
Вариант записи OEM: DC6102256A
Заводское обозначение: HINGE-DOOR
SVC Code: W0219
Заводская спецификация: WF8704SDW, ALDC, T2.3
Количество на машину: 1 шт.
Тип техники: фронтальные стиральные машины
Назначение: крепление и поворот загрузочного люка

Оригинальные номера и маркировки

DC61-02256A — оригинальный сервисный номер Samsung данной петли загрузочного люка.

В сервисной документации Samsung позиция указана как:

W0219 — DC61-02256A — HINGE-DOOR

с заводской спецификацией:

WF8704SDW, ALDC, T2.3

и количеством 1 шт.

DC6102256A — альтернативная запись того же OEM без дефисов.

Связанные детали дверного узла

В той же сервисной схеме Samsung присутствуют:

DC61-00891A — GUIDE-HINGE;
DC61-01578B — BRACKET-HOLDER;
DC97-15476A — ASSY-HOLDER GLASS;
DC63-00980A — COVER-DOOR;
DC61-20207A — DOOR-GLASS.

Это отдельные детали дверного узла и не аналоги петли DC61-02256A.

Назначение

Петля соединяет загрузочную дверцу с передней частью корпуса стиральной машины и образует ось её поворота.

Исправная петля обеспечивает правильное положение люка относительно манжеты и блокировки, а также свободное открывание и закрывание дверцы без выраженного провисания и перекоса.

Особенности конструкции

DC61-02256A используется на ряде стиральных машин Samsung семейств WF65xx, WF74xx, WF75xx, WF76xx, WF77xx, WF84xx, WF85xx, WF86xx и WF87xx.

В сервисной спецификации Samsung присутствует обозначение ALDC, T2.3. Его можно сохранить именно как заводскую маркировку исполнения; расширять или интерпретировать эти обозначения без технической документации производителя не требуется.

Во вторичных каталогах для петли указываются общая длина около 168 мм и расстояние между центрами крепёжных отверстий около 150 мм. Поскольку это не размеры из найденного первичного Samsung BOM, в основные технические характеристики я бы их пока не переносил.

Совместимость

Петля применяется на различных фронтальных стиральных машинах Samsung.

Для точного подбора необходимо использовать полный Model Code, включая региональный суффикс после /.

Например:

WF7600NAW/XEP

WF8702NDW/XEF

непосредственно подтверждаются сервисными каталогами Samsung для DC61-02256A.

Как правильно подобрать петлю

При подборе необходимо сверить:

OEM DC61-02256A;
полный Samsung Model Code;
региональный суффикс /XEP, /XEF, /XEN, /YLP, /YLW и т. п.;
геометрию петли;
расположение крепёжных отверстий;
конструкцию опорных элементов;
фотографии установленной детали.

Если на старой детали или в стороннем каталоге указан DC61-01568A, взаимозаменяемость с DC61-02256A необходимо проверять по конкретной модели машины.

Причины неисправности

Основные признаки неисправности петли:

увеличение люфта;
износ шарнирных элементов;
механическая деформация;
повреждение точек крепления;
провисание загрузочного люка;
перекос дверцы;
неправильное совмещение крючка с устройством блокировки.

При значительном износе дверцу приходится приподнимать при закрывании либо она начинает закрываться с усилием.

Монтаж

Перед заменой стиральную машину необходимо отключить от электросети.

При демонтаже загрузочную дверцу необходимо поддерживать, чтобы её масса не передавалась на обрамление и оставшиеся точки крепления. После установки следует проверить свободный ход дверцы, отсутствие перекоса и правильное совмещение крючка с блокировкой.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 300 г

Габариты в упаковке: 15.00 × 5.00 × 5.00 см

Применение

WF8522S9P/YLP, WF7520S9R/YLP, WF8520S9Q/YLP, WF8520S9Q/YLW, WF7600SAV/YLP, WF7522S9R/YLR, WF7522S9C/YLR, WF7452S9R/YLR, WF8450S9Q/YLP, WF7602SAV/YLP, WF8600NAVU/XST, WF7452S9C/YLR, WF7522S9C/YLW, WF8700NAVU/XSV, WF7520S9R/YLW, WF7520S9C/YLW, WF7602SAV/YLW, WF6520S9C/YLP, WF7450NAW/YLW, WF7450S9R/YLP, WF7600S9R/YLP, WF7600S9C/YLP, WF7520S9C/YLP, WF8452S9P/YLP, WF7450SAV/YLP, WF7600NAW/YLW, WF7450SAV/YLW, WF7452S9R/YLP, WF6520S9C/YLW, WF8700NAVU/XST, WF7452S9R/YLW, WF6520S9R/YLW, WF7522S9R/YLW, WF8522S9P/YLW, WF7450S9C/YLW, WF7452S9C/YLW, WF6520S9R/YLP, WF7520SAV/YLP, WF8600NAVU/XSV, WF7450S9C/YLP, WF7522S9R/YLP
