Модуль индикации стиральной машины Indesit (C00505745)
Описание

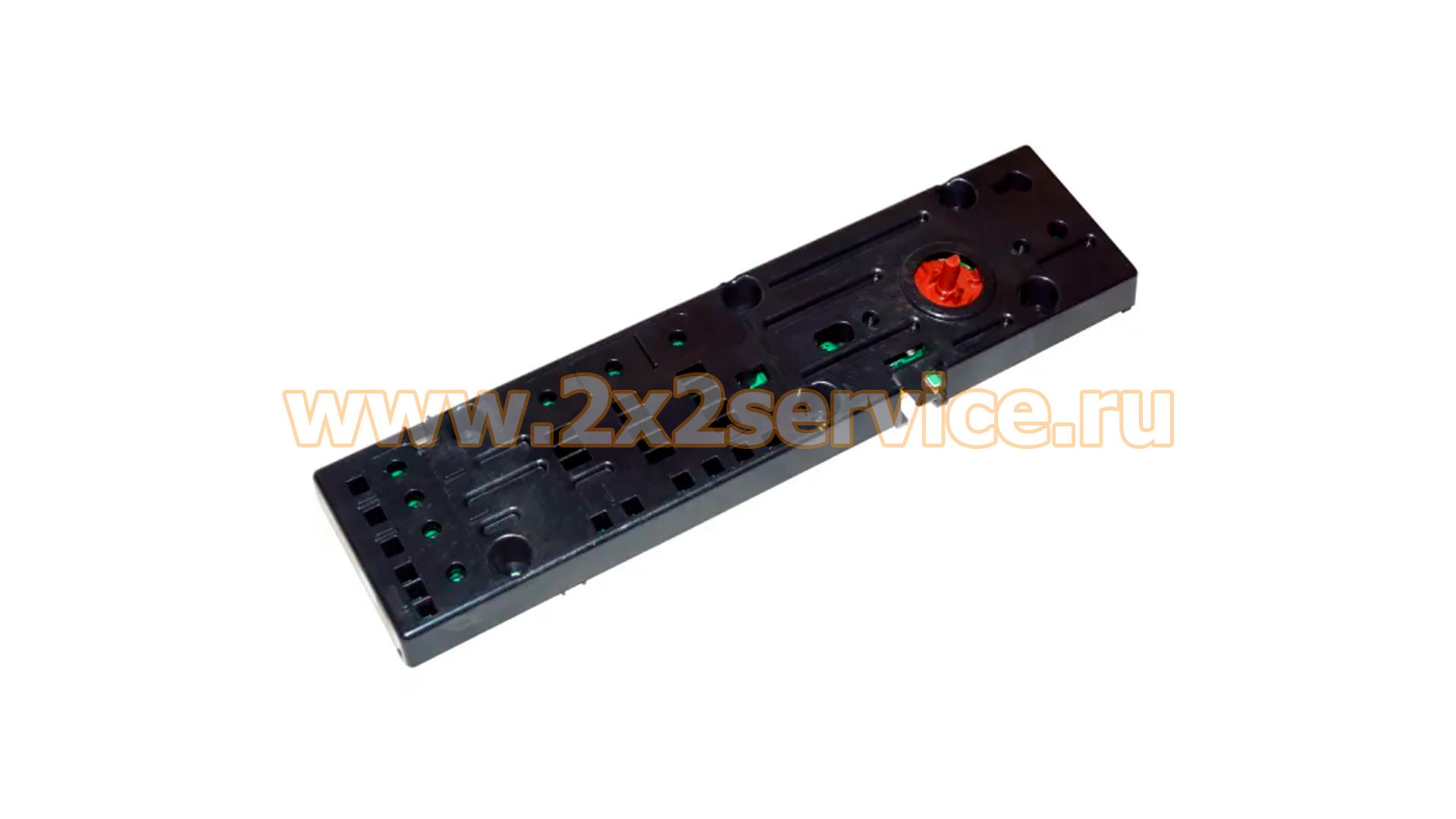

Модуль индикации Indesit C00505745 — оригинальная электронная плата пользовательского интерфейса для стиральных машин Indesit серии INNEX. Модуль имеет заводское обозначение DISPLAY LED PLUS INNEX и устанавливается в панели управления стиральной машины.
Основные характеристики
- Тип детали: модуль индикации / плата пользовательского интерфейса
- Бренд: Indesit
- Оригинальный номер: C00505745
- Сервисный номер Whirlpool: 488000505745
- Предыдущий номер: C00480528
- Сервисный номер C00480528: 488000480528
- Исполнение: DISPLAY LED PLUS INNEX
- Назначение: стиральные машины
Оригинальные номера и замены
C00505745 — оригинальный номер Indesit.
488000505745 — соответствующий сервисный номер Whirlpool.
C00480528 / 488000480528 — предыдущее исполнение дисплейного модуля LED Plus Innex. В сервисных схемах C00480528 и C00505745 расположены на одной позиции, а специализированные каталоги указывают C00505745 как замену C00480528.
На отдельных платах этого семейства встречаются маркировки 21026219200, 21026219201, 21026219301.
Назначение
C00505745 относится к пользовательскому интерфейсу стиральной машины. Плата обеспечивает работу светодиодной индикации и взаимодействие с кнопками и другими органами управления панели.
Совместимость
Модуль C00505745 применяется в стиральных машинах Indesit семейства BWSA и других моделях INNEX.
Каталожно подтверждено применение, например, в:
- BWSA 71252 W EU
- BWSA 61253 W EU
- BWSA 61053 W IT
- BWSA 61051
Для BWSA 71252 W EU, BWSA 61253 W EU и BWSA 61053 W IT сервисные схемы непосредственно показывают C00505745 / 488000505745 на позиции дисплейного модуля.
Как правильно подобрать модуль
Перед заказом необходимо сверить:
- оригинальный номер C00505745 или предыдущий C00480528;
- сервисный номер 488000505745;
- точную модель стиральной машины;
- полный Industrial Code / Service Number;
- расположение разъёмов;
- внешний вид и маркировки установленной платы.
Если на старой плате указан номер семейства 21026219..., его желательно дополнительно сравнить с маркировкой предлагаемого модуля.
Причины неисправности
Неисправность модуля индикации может проявляться отсутствием светодиодной индикации, неправильной реакцией на кнопки, невозможностью выбрать отдельные функции или нарушением обмена данными с основной электронной платой.
Перед заменой рекомендуется проверить питание интерфейсного модуля, соединительную проводку, разъёмы и основную силовую электронику машины.
Монтаж
Перед заменой модуля стиральную машину необходимо полностью отключить от электросети.
Перед отсоединением проводки рекомендуется зафиксировать расположение разъёмов. Электронные платы чувствительны к неправильному подключению и статическому электричеству, поэтому при отсутствии опыта ремонта установку рекомендуется доверить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 2 000 г
Габариты в упаковке: 40.00 × 10.00 × 5.00 см
