Петля левая двери ПММ Midea 12276000001731, Gorenje 567281, Samsung (DD82-01506A)
Описание

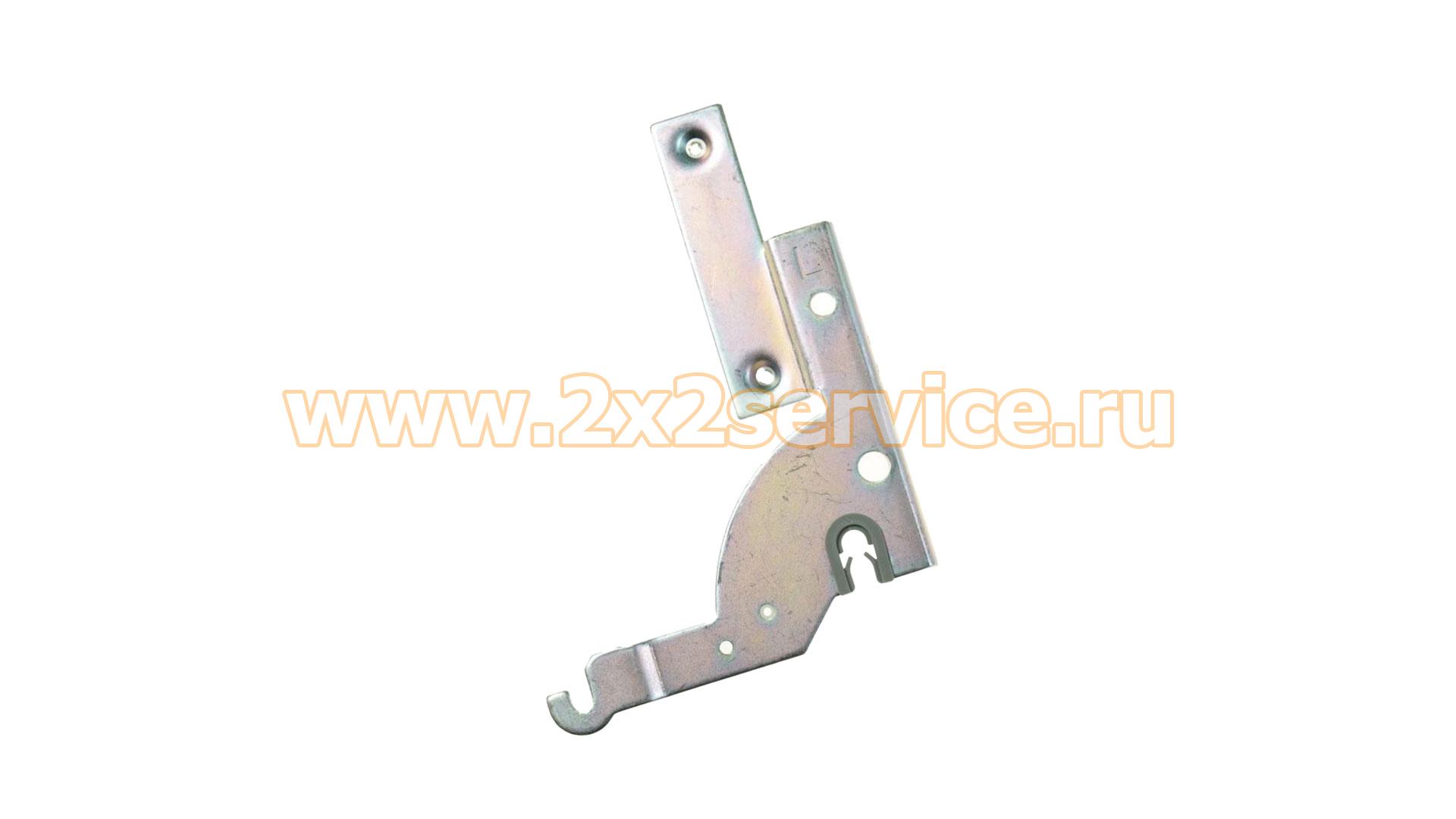

Левая петля двери посудомоечной машины Midea 12276000001731 / Samsung DD82-01506A / Gorenje 567281 — металлический шарнирный элемент, устанавливаемый с левой стороны двери совместимых посудомоечных машин платформы Midea и используемый также в технике Samsung, Gorenje и ряда других брендов.
Оригинальный каталожный номер Midea — 12276000001731. Официальный каталог Midea определяет деталь как Left Hinge Assembly. В сервисной документации Samsung соответствующая левая петля имеет номер DD82-01506A. Для техники Gorenje / Hisense подтверждены номера 567281 и 508545.
Основные характеристики
- Тип детали: петля / шарнир двери
- Расположение: левая
- Назначение: посудомоечные машины
- Платформа / производитель исходного исполнения: Midea
- OEM Midea: 12276000001731
- OEM Samsung: DD82-01506A
- OEM Gorenje / Hisense: 567281
- Связанный оригинальный номер Gorenje: 508545
- Номер чертежа Midea: 672001300057
- Состояние: новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и замены
Midea 12276000001731 — оригинальный каталожный номер левой петли. В заводском перечне запчастей он проходит именно как Spare Parts Code 12276000001731 — Left Hinge Assembly.
Samsung DD82-01506A — оригинальный Samsung-номер левой петли / левого рычага двери SVC ASSY-DOOR LINK L.
Gorenje / Hisense 567281 — оригинальный номер левой петли Gorenje / Hisense.
Gorenje 508545 — ещё один оригинальный номер Gorenje, который специализированные каталоги относят к этому же исполнению левой петли.
672001300057 — номер чертежа (Drawing No) Midea для запчасти 12276000001731.
Также подтверждаются связанные OEM других систем:
- Candy / Hoover — 49037173
- Amica — 1031571
Для Candy/Hoover 49037173 каталог прямо приводит заводское описание с 12276000001731.
Назначение
Петля соединяет дверь с корпусом посудомоечной машины, задаёт траекторию её движения при открывании и закрывании и взаимодействует с механизмом компенсации веса двери.
Samsung в сервисной документации использует для этого узла термин DOOR HINGE / SVC ASSY-DOOR LINK. Для левой стороны применяется DD82-01506A.
Особенности конструкции
Левая и правая петли не являются одной и той же деталью.
Для соответствующего исполнения Midea:
- левая — 12276000001731, Drawing No 672001300057;
- правая — 12276000001778, Drawing No 672001300056.
У Samsung аналогично существуют отдельные номера для сторон: DD82-01505A / DD82-01506A обозначены в документации как правая и левая петли соответственно.
Поэтому при подборе важно не только совпадение конструкции, но и сторона установки.
Совместимость
Петля используется на очень широкой OEM-платформе. Каталог показывает эквивалентные оригинальные исполнения Midea 12276000001731, Gorenje 567281 и Samsung DD82-01506A, а специализированные каталоги также связывают её с Candy, Hoover, Amica, Hansa, Körting и рядом других марок.
Для Midea официальный каталог непосредственно подтверждает 12276000001731 для моделей, среди прочих:
- MDF18A1ABB
- MDF18A1AST
- MDF18A1AWW
- MDF24A2ABB
- MDF24A2AST
- MDF24A2AWW
- MDF24P1BBB
- MDF24P1BST
- MDF24P1BWW
- MDF24P2BBB
- MDF24P2BST
- MDF24P2BWW
Для Samsung сервисная документация подтверждает применение пары DD82-01505A / DD82-01506A в семействе DW60M, за исключением отдельных DW60M****IB, для которых используются другие петли.
Как правильно подобрать петлю двери
Перед заказом необходимо определить сторону петли, если смотреть на посудомоечную машину спереди.
Для данной детали ориентиры:
Midea — 12276000001731
Samsung — DD82-01506A
Gorenje / Hisense — 567281 / 508545
Дополнительно следует сравнить:
- форму рычага;
- расположение оси;
- крепёжные отверстия;
- элементы соединения с тросом или пружинным механизмом;
- конструкцию снятой петли.
Если номер старой детали отсутствует, подбор лучше выполнять по полной модели и заводскому коду посудомоечной машины.
Причины неисправности
Замена петли может потребоваться при:
- деформации металлического рычага;
- повреждении оси или шарнирного соединения;
- увеличенном люфте двери;
- перекосе двери;
- затруднённом открывании или закрывании;
- механическом повреждении после перегрузки двери;
- нарушении нормальной работы системы компенсации веса.
Монтаж
Перед ремонтом посудомоечную машину необходимо отключить от электросети и водоснабжения.
Сервисная документация Samsung предусматривает снятие боковых панелей и элементов двери для доступа к петлям. После отсоединения механизма компенсации дверь необходимо удерживать, поскольку без натяжения она может резко изменить положение.
При установке следует убедиться, что используется именно левая петля и что все крепления и элементы механизма компенсации установлены в исходные положения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 500 г
Габариты в упаковке: 15.00 × 10.00 × 10.00 см
Применение
Gorenje / Hisense: GS63314W — 352696 GS63314W-1 — 430063 GV51211 — 476349 GV51212 — 476350 GV53311 — 476371 GV54311 — 476372 GV61211 — 476373 GV63311 — 476374 GV53315 — 479756 GI63315X — 481570 GI53315X — 481613 GV53315UK — 494281 GV63315UK — 494283 MGV5121 — 497415 Midea: MDF18A1ABB — 12276000001731 MDF18A1AST — 12276000001731 MDF18A1AWW — 12276000001731 MDF24A2ABB — 12276000001731 MDF24A2AST — 12276000001731 MDF24A2AWW — 12276000001731 MDF24P1BBB — 12276000001731 MDF24P1BST — 12276000001731 MDF24P1BWW — 12276000001731 MDF24P2BBB — 12276000001731 MDF24P2BST — 12276000001731 MDF24P2BWW — 12276000001731
