Модуль сенсорного управления варочной поверхности Indesit (W11121443/A)
Описание

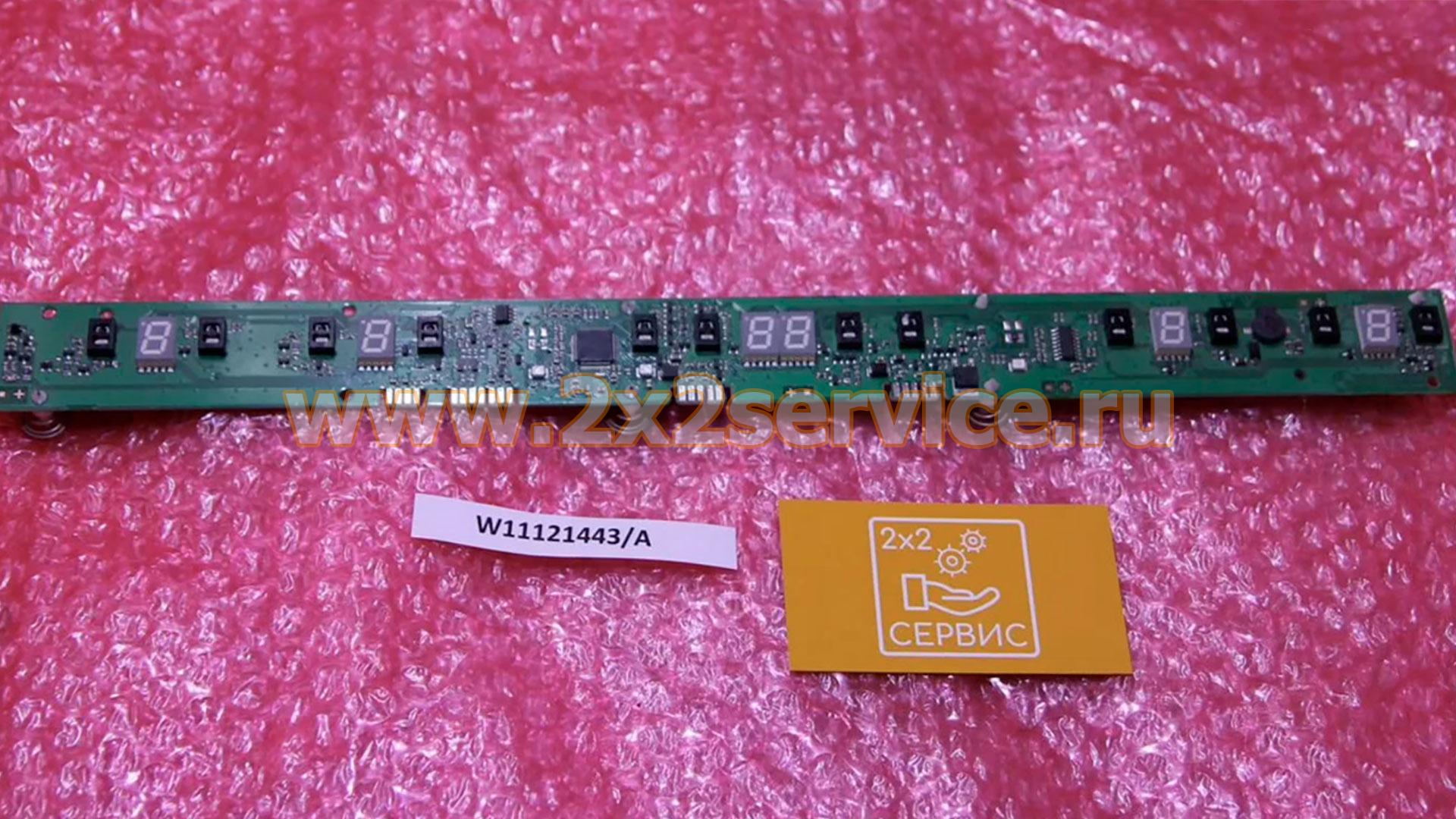

Модуль сенсорного управления варочной поверхности Indesit W11121443/A — электронная плата пользовательского интерфейса индукционной варочной поверхности. Модуль предназначен для приёма команд пользователя, отображения режимов работы и передачи управляющих сигналов другим электронным узлам прибора.
На заводской наклейке представленного экземпляра указаны W11121443/A, Diehl Controls 786856-02 и обозначение исполнения Ulysses17_4Z_B_IND. Плата имеет аппаратную версию HW 01.00, программную версию SW 01.01 и конфигурацию E2P 31.
Основные характеристики:
- тип детали: модуль сенсорного управления и индикации;
- назначение: индукционная варочная поверхность;
- бренд применения: Indesit;
- номер модуля: W11121443/A;
- производитель электроники: Diehl Controls;
- маркировка Diehl: 786856-02;
- исполнение: Ulysses17_4Z_B_IND;
- аппаратная версия: HW 01.00;
- программная версия: SW 01.01;
- конфигурация: E2P 31;
- питание по маркировке: +15.0 В DC;
- ток по маркировке: 250 мА;
- цифровая индикация: есть;
- сенсорное управление: есть;
- силовая релейная часть: отсутствует;
- состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Особенности конструкции
W11121443/A является именно платой пользовательского интерфейса, а не силовым модулем.
На модуле расположены цифровые индикаторы, сенсорные контактные элементы, управляющая электроника и звуковой сигнализатор. Силовые реле и мощные коммутационные цепи отсутствуют, поэтому непосредственное управление нагрузкой выполняется отдельной силовой электроникой варочной поверхности.
Как правильно подобрать модуль
Перед покупкой необходимо сверить:
- W11121443/A;
- Diehl Controls 786856-02;
- Ulysses17_4Z_B_IND;
- HW 01.00;
- SW 01.01;
- E2P 31;
- модель и промышленный код варочной поверхности;
- расположение индикаторов и сенсорных элементов;
- разъёмы и контактные площадки.
Особенно важно совпадение программного исполнения и E2P-конфигурации. Визуально похожая плата с другим номером Diehl или другим E2P не должна считаться совместимой без отдельной проверки.
Причины неисправности / диагностика
При неисправности модуля могут не реагировать отдельные сенсорные зоны или вся панель управления, отсутствовать или некорректно работать индикация, либо варочная поверхность может неправильно воспринимать команды пользователя.
Отсутствие нагрева само по себе не свидетельствует о неисправности данной платы: проблема может находиться в силовом модуле, цепях питания, индукционных катушках или соединениях между электронными блоками.
Монтаж
Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети. Плату следует установить в штатном положении с правильным расположением сенсорных элементов относительно стеклокерамической поверхности и подключить все разъёмы без изменения схемы.
При отсутствии опыта ремонта электронной части индукционных варочных поверхностей замену рекомендуется поручить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 800 г
Габариты в упаковке: 40.00 × 10.00 × 10.00 см
