Модуль управления варочной поверхности Indesit (AZ183-00889-1)
Описание

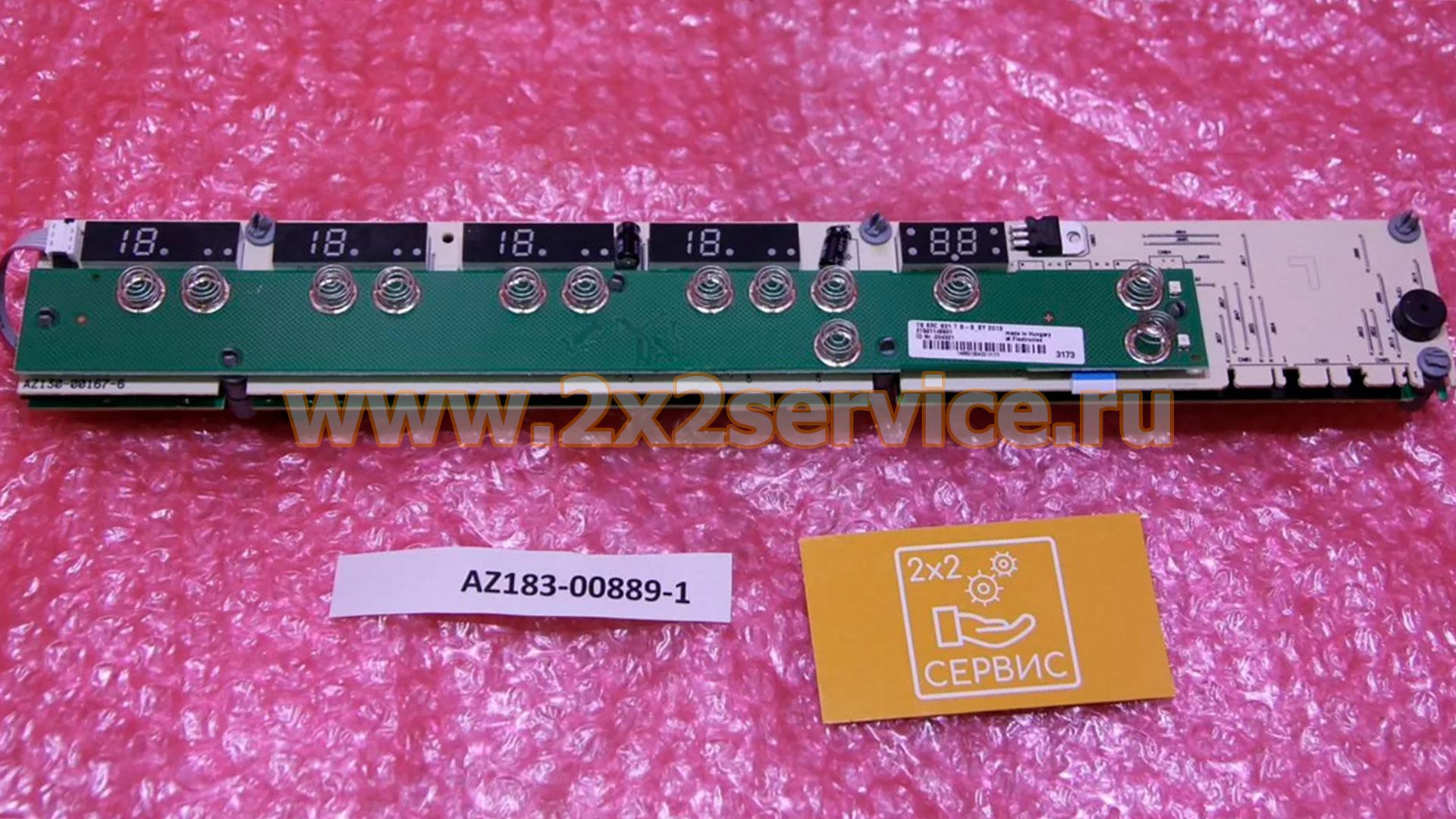

Модуль управления варочной поверхности Indesit AZ183-00889-1 / 21501148601 — электронный блок управления электрической стеклокерамической варочной поверхностью. Модуль объединяет пользовательский интерфейс с цифровой индикацией, управляющую электронику, источник питания и релейную коммутационную часть.
На представленном экземпляре присутствуют маркировки AZ183-00889-1 и 21501148601. На интерфейсной плате также читаются обозначения TS KRC 631 T B-S BY 2013, ID Nr. 004321 и указание производителя сборки Flextronics, Hungary.
ВАЖНО! После установки модуль необходимо программировать (прошивать/конфигурировать) под конкретную модель варочной поверхности. Простая физическая замена платы без выполнения процедуры программирования недостаточна для корректной работы модуля.
Основные характеристики:
- тип детали: электронный модуль управления;
- назначение: электрическая стеклокерамическая варочная поверхность;
- маркировка модуля: AZ183-00889-1;
- маркировка интерфейсной платы: 21501148601;
- семейство / обозначение платы: TS KRC 631 T B-S BY 2013;
- ID на представленном экземпляре: 004321;
- изготовитель электронного узла по маркировке: Flextronics, Hungary;
- цифровая индикация: есть;
- пользовательское управление: есть;
- релейная силовая коммутация: есть;
- номера, указанные в каталоге товара: C00279239, C00306812, C00291897;
- после установки требуется программирование / конфигурирование;
- состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Совместимость
- 7HKRC 631 T RU/HA;
- 7HKRC 641 D B RU/HA;
- 7HKRC 641 D X RU/HA;
- KEC 635 T C;
- KRA 631 T B;
- KRA 631 T X;
- KRA631TC;
- KRC 631 T B;
- KRC 631 T X;
- KRC 641 D B;
- KRC 641 D X;
- KRC 741 D Z;
- NRC 641 D B;
- NRC 641 D X;
- RC 631 TIRFH;
- RC 641 D X;
- RC 641 DBRFH;
- VEA 645 D C;
- VRA 631 T B;
- VRA 631 T X;
- VRA 641 D B;
- VRA 641 D C;
- VRA 641 D X;
- VRA641DBS;
- VRA641DXS.
Особенности конструкции
Модуль состоит из нескольких функциональных частей, объединённых в один электронный узел.
Пользовательская часть содержит цифровые индикаторы и элементы управления. На другой стороне расположены источник питания, управляющая электроника и релейная коммутационная часть. Поэтому для данного товара правильнее использовать общее определение «электронный модуль управления», а не отдельно «дисплейная плата» или «силовой модуль».
Как правильно подобрать модуль
Перед заказом необходимо сверить:
- AZ183-00889-1;
- 21501148601;
- модель варочной поверхности;
- номера со старого электронного модуля;
- расположение разъёмов;
- конфигурацию реле;
- конструкцию пользовательской панели;
- фотографии обеих сторон модуля.
Причины неисправности / диагностика
При неисправности электронного модуля могут не работать индикация или органы управления, отдельные зоны нагрева могут не включаться или некорректно переключаться, возможны ошибки либо полная неработоспособность варочной поверхности.
Похожие симптомы могут быть вызваны нагревательными элементами, датчиками, проводкой, цепями питания или другими компонентами. Перед заменой модуля рекомендуется провести диагностику.
Монтаж
Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети. Все разъёмы и силовые соединения следует устанавливать строго в штатные положения.
После физической установки модуль необходимо программировать (прошивать/конфигурировать) под конкретную варочную поверхность. Без выполнения этой процедуры модуль не является готовым к эксплуатации. Для программирования требуется соответствующее сервисное оборудование и знание процедуры конфигурирования, поэтому установку рекомендуется выполнять специалисту, имеющему опыт работы с электронными модулями Indesit/Hotpoint.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 800 г
Габариты в упаковке: 40.00 × 10.00 × 10.00 см
