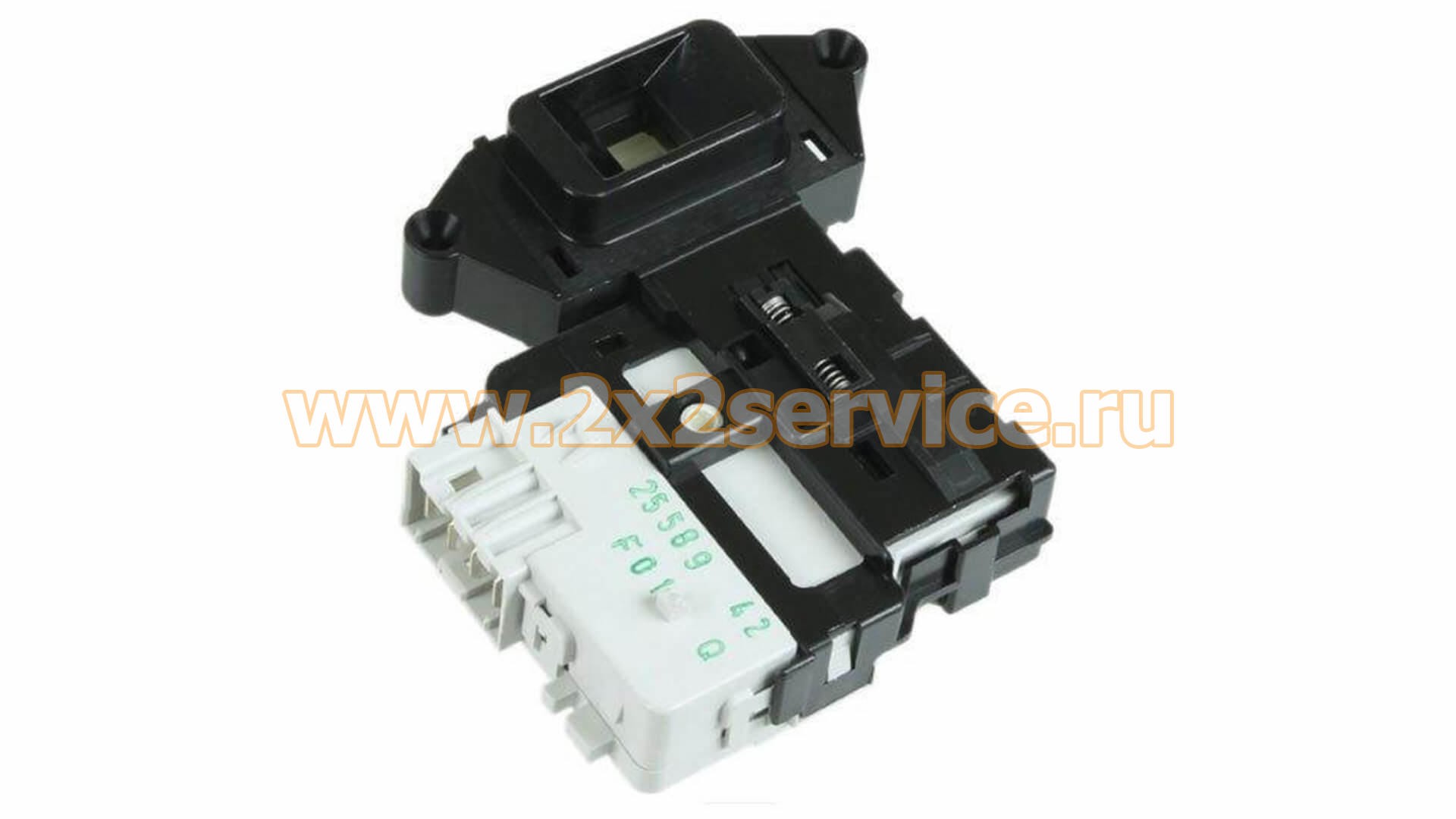

Блокировка люка ROLD DFF01851 для стиральной машины LG (EBF49827803)
Описание
Блокировка люка ROLD DFF01851 для стиральной машины LG EBF49827803 — устройство блокировки двери, применяемое в совместимых стиральных и стирально-сушильных машинах LG.
Физическое исполнение изготовлено ROLD. Основной оригинальный номер LG — EBF49827803. С этим же семейством блокировок связаны оригинальные номера EBF49827805, 6601ER1004D и AGF69478145.
Основные характеристики
- Тип детали: блокировка люка / УБЛ / замок двери
- Тип техники: стиральная / стирально-сушильная машина
- Производитель устройства: ROLD
- Бренд применения: LG
- OEM LG: EBF49827803
- Маркировка ROLD: DFF01851
- Количество рабочих электрических контактов: 4
- Контакты: 2 / 3 / 4 / 5
- Напряжение: 220–250 V AC
- Частота: 50/60 Hz
- Номинальная маркировка контактов: до 16 (6) A / 250 V
- Крепление: винтовое
Оригинальные номера и маркировки
EBF49827803 — основной оригинальный номер LG данной товарной позиции.
С блокировкой связаны оригинальные номера LG:
- EBF49827805
- 6601ER1004D
- AGF69478145
Для 6601ER1004D подтверждается сервисная замена на EBF49827803.
Официальный LG также объединяет EBF49827803, EBF49827805, AGF69478145 и 6601ER1004D в одну группу совместимых номеров.
На физическом устройстве ROLD встречаются маркировки:
DFF01851
63680 10
25589 42
5162912 F01
Эти обозначения являются маркировками производителя ROLD и должны храниться отдельно от оригинальных номеров LG.
ROLD DFF01851
Для данной блокировки подтверждено исполнение:
ROLD DFF01851
Основные параметры:
- 4 электрических вывода;
- используются позиции 2, 3, 4 и 5;
- напряжение 220–250 V;
- частота 50/60 Hz;
- коммутационная характеристика до 16 (6) A / 250 V.
Разъём имеет несколько посадочных позиций, поэтому в отдельных сторонних каталогах можно встретить формулировку «5 контактов».
Другие исполнения ROLD
В некоторых каталогах для EBF49827803 также встречается:
ROLD DFF01853
Это совместимое исполнение того же назначения.
Однако если на конкретно продаваемой детали нанесено DFF01851, именно DFF01851 следует оставлять основной маркировкой товара.
Связанные OEM и cross-reference
Для основного поиска достаточно использовать:
- EBF49827803
- EBF49827805
- 6601ER1004D
- AGF69478145
- ROLD DFF01851
Дополнительно во внешних каталогах встречаются:
30599.069
INT005LG
LG4402
DW15004LGSA
Эти обозначения относятся к сторонним каталожным cross-reference и не являются основными OEM LG.
Назначение
Блокировка фиксирует дверь стиральной машины после запуска программы и передаёт системе управления информацию о безопасном закрытии люка.
До подтверждения блокировки электронный модуль не должен запускать основные этапы программы.
После завершения цикла механизм обеспечивает разблокирование двери в соответствии с алгоритмом машины.
Особенности конструкции
ROLD DFF01851 имеет винтовое крепление и четырёхконтактное электрическое подключение.
Для данного исполнения в каталогах приводятся ориентировочные размеры корпуса около:
- 64 × 81 мм;
- расстояние между точками крепления около 60 мм.
Эти значения лучше использовать как справочные. Для подбора основными критериями остаются OEM, маркировка ROLD и модель машины.
Совместимость
EBF49827803 применяется на очень большом количестве стиральных и стирально-сушильных машин LG.
В каталогах присутствуют семейства:
- F10;
- F12;
- F14;
- F16;
- FH;
- WD;
- стирально-сушильные машины различных поколений.
Для LG желательно сверять полное обозначение модели вместе с региональным суффиксом после точки.
Например:
F1003ND.ABWPCOM
а не только:
F1003ND
Одинаковое краткое обозначение может выпускаться в нескольких региональных исполнениях.
Как правильно подобрать
Перед заказом необходимо сверить:
- OEM EBF49827803
- либо связанный оригинальный номер EBF49827805 / 6601ER1004D / AGF69478145
- маркировку ROLD DFF01851
- количество рабочих контактов — 4
- полное обозначение модели LG
- региональный суффикс
- форму корпуса
- расположение электрического разъёма
- крепёжные точки
Если установленный УБЛ имеет другую конструкцию или другое количество контактов, совместимость необходимо проверять отдельно.
Причины неисправности
Замена блокировки может потребоваться при:
- отсутствии фиксации двери;
- невозможности запуска программы;
- ошибке закрытия люка;
- нестабильном срабатывании;
- невозможности открыть дверь после завершения программы;
- механическом повреждении замка;
- повреждении контактной группы;
- оплавлении электрического разъёма.
При следах перегрева необходимо проверить также ответный разъём и проводку машины.
Монтаж
Перед заменой необходимо полностью отключить стиральную машину от электросети.
УБЛ устанавливается в штатное положение и фиксируется предусмотренными винтами. Электрический разъём подключается без перекоса и повреждения контактов.
После установки необходимо проверить:
- надёжность крепления;
- правильность подключения;
- нормальное закрытие двери;
- срабатывание блокировки после запуска;
- отсутствие нагрева контактов;
- нормальное разблокирование после окончания программы.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
LG F1003ND LG F1003NDP LG F1047ND LG F1048ND LG F1048ND1 LG F1048QD LG F1073ND LG F1073ND5 LG F1073TD LG F1081ND LG F1081ND5 LG F1081TD LG F1094ND LG F1094ND5 LG F1096ND LG F1096ND5 LG F1096TD LG F1203CDP LG F1203ND LG F1203ND5 LG F1203NDP LG F1203NDP5 LG F1247ND LG F1247ND5 LG F1248ND LG F1248QD LG F1273ND LG F1273ND5 LG F1273TD LG F1273TD5 LG F1280ND LG F1280ND5 LG F1280NDS LG F1280NDS5 LG F1280QDS LG F1280QDS5 LG F1281ND LG F1281ND5 LG F1281TD LG F1281TD5 LG F1294ND LG F1296ND LG F1296ND5 LG F1296QD LG F1296TD LG F1296TD5 LG F12A8HD LG F12A8HD5 LG F12A8HDS LG F12A8HDS5 LG F1443KDS LG F1443KDS7 LG F1480RDS LG F1480TD LG F1480TD5 LG F1480TDS LG F1480TDS5 LG F1480YD LG F1480YD6 LG F1495BDS LG F1495BDS7 LG F14A8FD LG F14A8FD5 LG F14A8FDS LG F14A8FDS5 LG F14A8TD LG F14A8TD5 LG F14A8TDS LG F14A8TDS5 LG F14B3PDS
