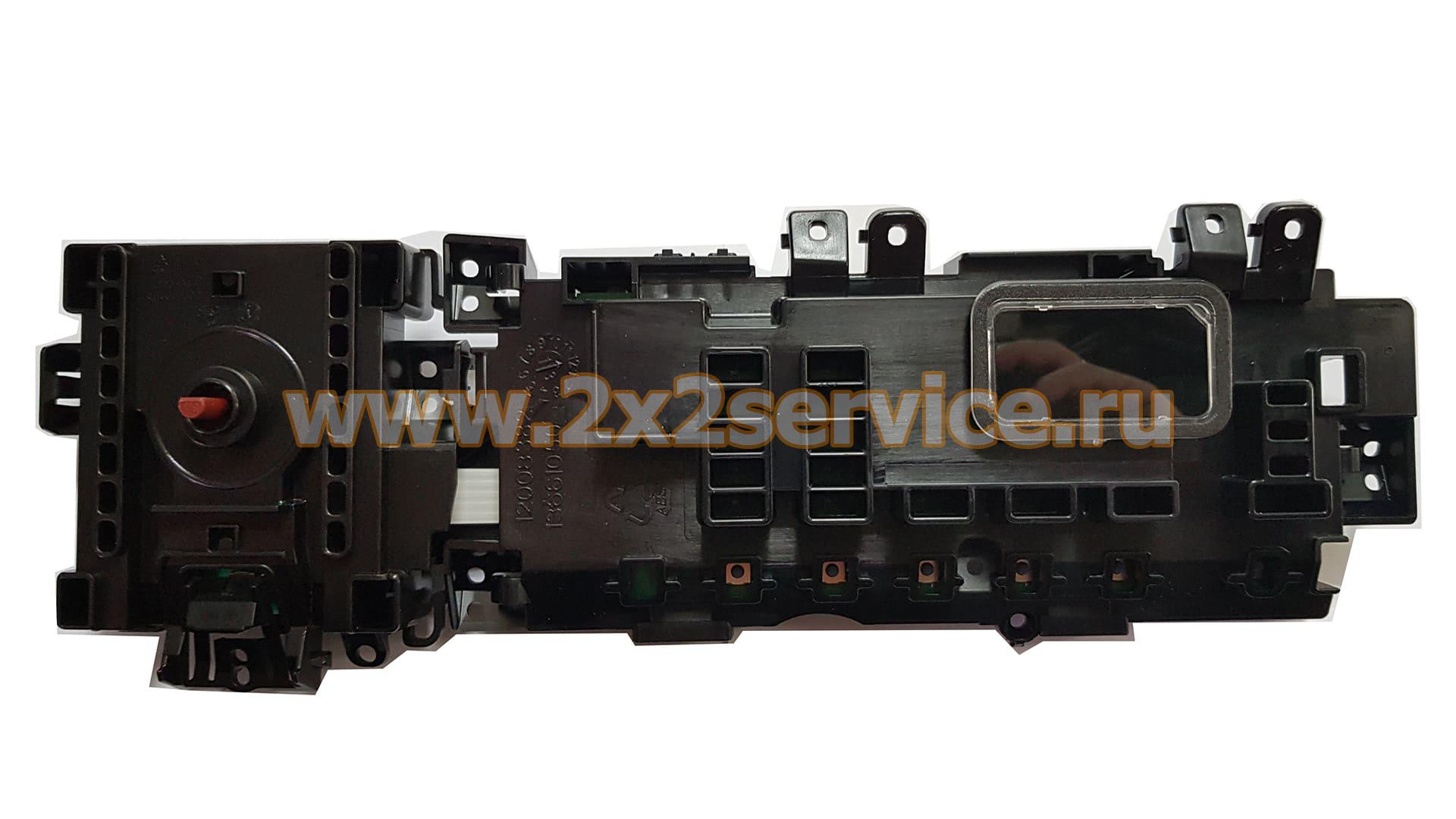

Модуль индикации стиральной машины AEG (1366101176)
Описание
Модуль индикации AEG 1366101176 — электронная плата пользовательского интерфейса, применяемая в ряде стиральных машин производства Electrolux Group под брендом AEG. В каталожной документации Electrolux деталь обозначена как user interface board, S.6N, P10, WM, FL.
Важно: 1366101176 является платой интерфейса / модулем индикации, а не основным силовым электронным модулем стиральной машины.
Основные характеристики
- Тип детали: модуль индикации / плата пользовательского интерфейса.
- Назначение: стиральная машина с фронтальной загрузкой.
- Бренд техники: AEG.
- Группа производителя: Electrolux.
- Оригинальный номер детали: 1366101176.
- Актуальная официальная сервисная замена: 1366101341.
- Исполнение Electrolux: S.6N, P10, WM, FL.
Оригинальные номера и замены
1366101176 — предыдущий оригинальный OEM Electrolux / AEG.
1366101341 — актуальная оригинальная сервисная замена Electrolux / AEG.
Номера типа 15004166-03, 15004167-01, EUI10600BB, UAA06104, BBBB2A04, 136610415_A встречаются на отдельных экземплярах и в предложениях с разобранной техники, однако это маркировки платы, аппаратной/программной версии либо производителя компонента, а не подтверждённые дополнительные OEM Electrolux.
Назначение
Модуль является частью пользовательского интерфейса стиральной машины. Он относится к системе индикации и управления с панели машины и работает совместно с основным электронным модулем.
При неисправности платы могут возникать проблемы с индикацией, выбором программ или работой органов управления панели. Перед заменой необходимо исключить неисправность проводки, разъёмов, элементов панели и основного электронного блока.
Совместимость
Плата 1366101176 применялась в нескольких сериях стиральных машин AEG. Подбор только по названию модели недостаточно надёжен: Electrolux использует 11-значный PNC, а одна модель может выпускаться в нескольких аппаратных версиях.
Например, официальный каталог подтверждает применение 1366101176 в AEG L60460FL с PNC 91453054501.
Официальный каталог AEG показывает множество различных PNC даже внутри одной модели L60460FL, поэтому совместимость нельзя автоматически распространять на все L60460FL без проверки полного Product Number Code.
Как правильно подобрать модуль
Перед заказом необходимо определить полный PNC / Prod.No. стиральной машины с заводской таблички и сверить его с каталогом Electrolux/AEG.
Также желательно сравнить:
- разъёмы и их расположение;
- форму и крепления платы;
- исполнение панели;
- маркировки HW/SW, если они присутствуют;
- номер оригинальной установленной платы.
Если вместо снятого с производства 1366101176 устанавливается современная оригинальная замена 1366101341, совместимость также следует проверять по PNC конкретной стиральной машины. Официальные магазины Electrolux/AEG используют именно PNC для такой проверки.
Причины неисправности
Основанием для диагностики платы интерфейса могут быть отсутствие или нестабильная работа индикации, отсутствие реакции отдельных органов управления, самопроизвольные изменения показаний панели или нарушения связи между пользовательским интерфейсом и основной электроникой.
Подобные симптомы не являются однозначным подтверждением неисправности самой платы. Перед заменой необходимо проверить питание, жгут проводки, контакты разъёмов и основной электронный модуль.
Монтаж
Замена электронной платы требует полного отключения стиральной машины от электросети.
Перед демонтажем рекомендуется зафиксировать расположение разъёмов и проводки. Электронные компоненты чувствительны к статическому электричеству и неправильному подключению, поэтому при отсутствии опыта ремонт желательно доверить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 500 г
Габариты в упаковке: 40.00 × 20.00 × 10.00 см
Применение
L60460FL L62283FL L63472FL L63470FL L63478FL L63479FL L6347FL L63476FL L63472FL L60260SL L60260SL L62060SL L62260SL L62260SL L62260SL L63472FL L63473FL L6227FL L6227FL L6247FL L62370FL L62370FL L61270FL L61270FL L63470FL L63470FL L63476NFL L63476NFL L63479NFL L63479NFL L63283FLE L63283FLE L63083FLE L62270FLE L62270FL L62270FL L62270FL L62270FL L62270FL L62270FL LM62271F LM62271F LM62471F LM62471F LM62671F LM62671F QW126072 QW126072 QW126072 QW146072 QW146072 L62271FL L62471FL L62482NFL L62482NFL L62670NFL L62470NFL L62482DFL L62482DFL LM63272F LM63272F L63272FL L63272FL LM63472F L63472FL F66074LW LM63672F L62270FL L62270FL L62270FL L1881FL L62270FL L60260FL L60260FL L60460FL L60460FL L60468FL L60460FL L60468FL L60460FL L60660FL L60668FL L60660FL L60668FL L61470FL L61476FL L61470FL L60260FL L60460FL L60660FL L60260FL L60260FL L60270FL L60270FL L60270FL L60260FL L60460FL L60460FL L60460FL QW146060 L60660FL L60660FL L60660FL QW166060 L61470FL L61470FL L60260FL QW126060 L61473FL L60260FL L60460FL L60260FL L60460FL L60270FL L6027FL L60270FL L60460FL L60463FL L60469FL L60660FL L60470FL L60270FL L6047FL L60473FL L60466FL JLWM1204 JLWM1204 JLWM1408 L6046FL L6046FL L6046FL L6046FL L6027FL L61472FL L6047KFL L6047FL L60060SL L60060SL L60260SL L60260SL L60260SL L60260SL L60060SL
