Датчик уровня воды стиральной машины Korting, Midea — демонтаж (17438100001348)
Описание

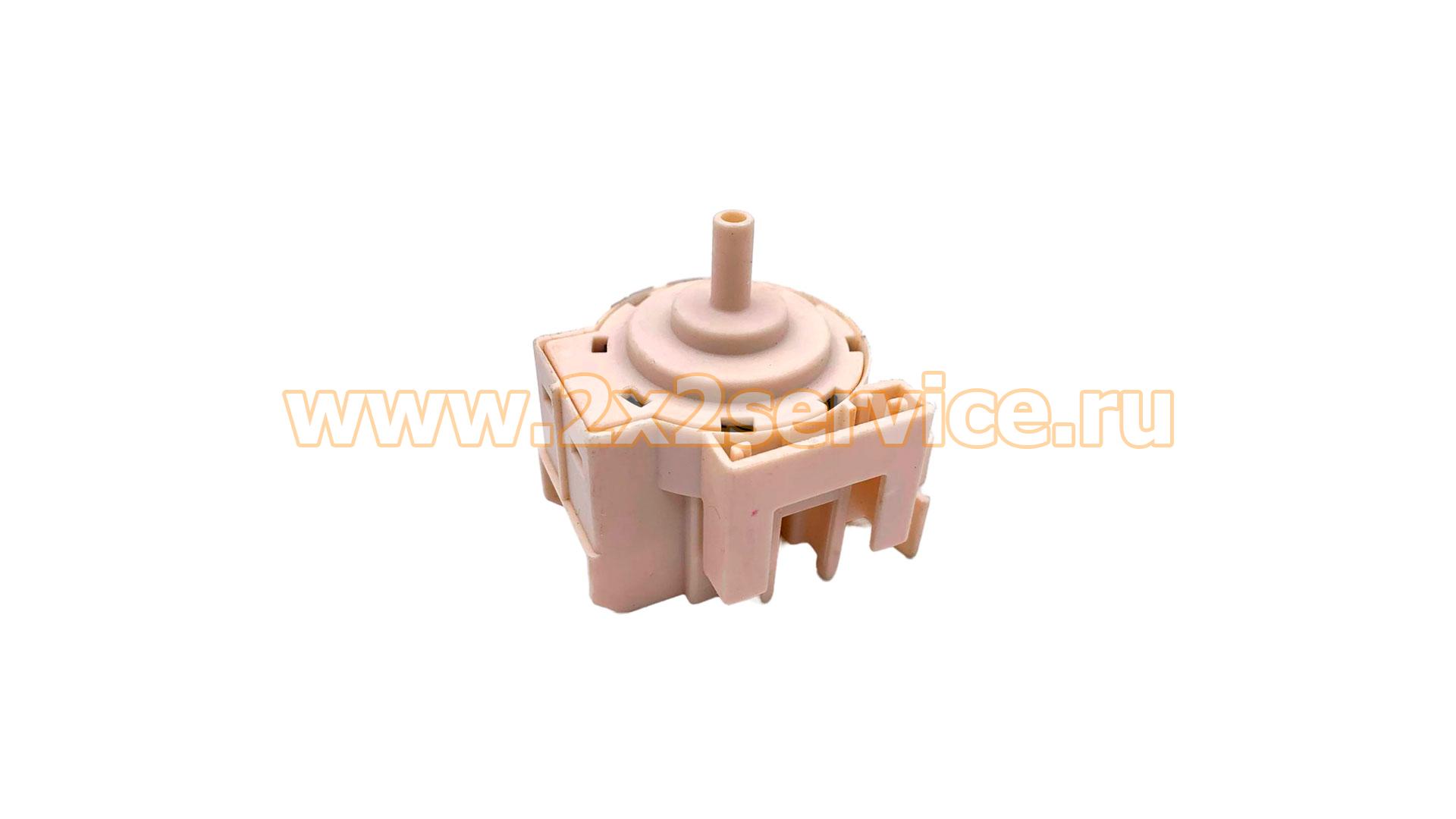

Датчик уровня воды стиральной машины Korting, Midea 17438100001348 — демонтаж — датчик давления, предназначенный для определения уровня воды в баке стиральной машины и передачи соответствующего сигнала электронному модулю управления.
Основной оригинальный номер Midea — 17438100001348. Данная сервисная позиция применяется на технике Midea и на стиральных машинах других брендов, построенных на соответствующих OEM-платформах, включая Korting и Hansa.
Для 17438100001348 существуют разные физические исполнения датчика, поэтому при подборе необходимо проверять OEM, маркировку установленной детали, электрический разъём и полную модель стиральной машины.
Основные характеристики
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
- Тип детали: датчик уровня воды / датчик давления
- Технический синоним: электронный прессостат
- Назначение: стиральная машина
- OEM Midea: 17438100001348
- Подтверждённое питание физических исполнений: DC 5 V
- Подтверждённое количество контактов: 3
- Назначение: контроль уровня воды в баке
- Состояние: Новое (демонтаж)
Оригинальные номера и маркировки
17438100001348 — оригинальный каталожный номер Midea.
Для этой сервисной позиции встречаются различные физические исполнения.
Подтверждённые варианты:
- GENERAL PS-603-13;
- DC5V 10mA;
- SELONG SW-8;
- SW-8 DC5V;
- LEJIA XQB09;
- QR 17438100001348.
Эти обозначения являются маркировками производителей и конкретных физических исполнений датчика.
Оригинальные номера и cross-reference
Основной OEM:
Midea — 17438100001348
Подтверждённая оригинальная позиция другого производителя:
Amica / Hansa — 1034626
Оригинальный Amica 1034626 каталогизируется как фирменный прессостат/датчик уровня и используется на большом числе машин тех же OEM-платформ.
Для Brandt подтверждён собственный оригинальный номер:
Brandt — AS0061126
Brandt официально продолжает каталогизировать AS0061126 как оригинальный pressure switch для стиральных машин.
Таким образом, правильное разделение:
- 17438100001348 — OEM Midea;
- 1034626 — OEM Amica/Hansa для эквивалентного исполнения;
- AS0061126 — OEM Brandt соответствующей сервисной группы;
- SW-8 / PS-603-13 / XQB09 — маркировки физического исполнения.
Во вторичных каталогах также встречаются 34010625, 34010681, 152MD00 и DC81-01803A. Без первичного документа производителя их правильнее оставлять только как вторичные cross-reference, а не включать в основные OEM/официальные замены.
Назначение
Датчик соединён воздушной трубкой с камерой давления стиральной машины.
При изменении количества воды в баке изменяется давление воздуха в пневматическом тракте. Датчик преобразует изменение давления в электрический сигнал, который используется электронным модулем управления для определения уровня воды.
По этому сигналу машина управляет заливным клапаном, сливным насосом и соответствующими этапами программы стирки.
Особенности конструкции
Для подтверждённых исполнений 17438100001348 используются:
- питание DC 5 V;
- трёхконтактное подключение;
- один воздушный штуцер;
- электрический выходной сигнал на модуль управления.
Например, исполнение SELONG SW-8 непосредственно маркируется DC5V, а вариант GENERAL PS-603-13 — DC5V 10mA.
Поэтому технически деталь правильнее описывать как датчик уровня воды / электронный прессостат, а не как классический механический прессостат с силовыми переключающими контактами.
Конкретный тип выходного сигнала я бы в карточке не указывал без datasheet именно того исполнения, которое продаётся.
Совместимость
17438100001348 применяется на большом количестве стиральных машин Midea и техники других торговых марок, построенной на соответствующих платформах.
Непосредственно подтверждено применение на стиральных машинах Korting:
- KWMT1275I;
- KWM40B1060;
- KWM40T1260;
- KWM40T1260S.
Те же каталоги также подтверждают Evelux EW 46101 и EW 47121.
Для Midea подтверждены многочисленные модели с полными Product Code; основные варианты приведены во вкладке «Применение».
Как правильно подобрать
При подборе необходимо сверить:
- OEM 17438100001348;
- полную модель стиральной машины;
- Product Code / сервисный номер;
- маркировку установленного датчика;
- SW-8, PS-603-13 или XQB09, если такая маркировка присутствует;
- питание;
- количество контактов;
- конструкцию электрического разъёма;
- воздушный штуцер;
- форму корпуса и крепления;
- фотографию исходной детали.
Различие цвета корпуса само по себе не является основанием считать датчики несовместимыми или, наоборот, взаимозаменяемыми.
Причины неисправности
При неисправности датчика уровня воды возможны:
- неправильное определение уровня воды;
- чрезмерный набор воды;
- недостаточный набор;
- постоянная работа сливного насоса;
- остановка программы;
- отсутствие перехода между этапами стирки;
- ошибки системы контроля уровня воды.
Перед заменой необходимо проверить воздушную трубку и камеру давления.
Засорение, трещина, пережатие или нарушение герметичности пневматического тракта может приводить к неправильным показаниям полностью исправного датчика.
Монтаж
Перед заменой стиральную машину необходимо полностью отключить от электросети и водоснабжения.
Перед отсоединением датчика рекомендуется зафиксировать расположение электрического разъёма и воздушной трубки.
При установке необходимо убедиться в совпадении OEM, электрического подключения и применяемости к конкретной модели машины.
Не рекомендуется подавать на датчик избыточное давление при диагностике.
После установки необходимо проверить герметичность пневматической системы и корректное определение уровня воды на рабочей программе.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
Korting KWMT1275I KWM40B1060 KWM40T1260 KWM40T1260S Midea ABWD816C7 — Product Code 22038120000344 ABWM814C7 — 22038110002814 MF100D80BS/W-RU — 92038120Z02404 MF100T80BS/W-RU — 92038110Z05072 MF100W60/W — 92038110Z02172 MF100W70/S-RU — 92038110Z03673 MF100W70/W — 92038110Z02173 MF100W80BS/W-RU — 92038110Z03672 MF100W90BS/W-RU — 92038110Z03674 MF200D80WBS/S-RU — 92038120Z02724 MF200D80WBS/W-RU — 92038120Z02385 MF200W120WBS/W-RU — 92038110Z05452 MWM6123 Glory MWM6123 Crown Slim MWM7143 Glory MWM8143 Crown Slim WMF610C WMF612E WMF612G WMF714G WMF814C WMF814G WMB814C WMB8141C MWC8143 Crown MWC8163 Crown Hansa / Amica WDHG814BIB — Product Code 1190948 WDHG814BW — 1191113 WDHK814BD1G — 1192034 WDHN1358LW — 1190834 WHB10381 — 1191289 WHB12381 — 1140392 Amica: AWB6062/1 AWB6079 AWD6073 AWD6089 AWP6051/1 AWT6012 AWT7512 WMAD4 WMAD5 WMHD5 Brandt BT16019G BT16026P BT16028 BT16028G BT16528 BT17026P BT17028 BT17028G BT17028P BT17028Q BT17028QG BT17028QP BT17029G BT18036QP BT18038Q BT18038QG BT18038QP
