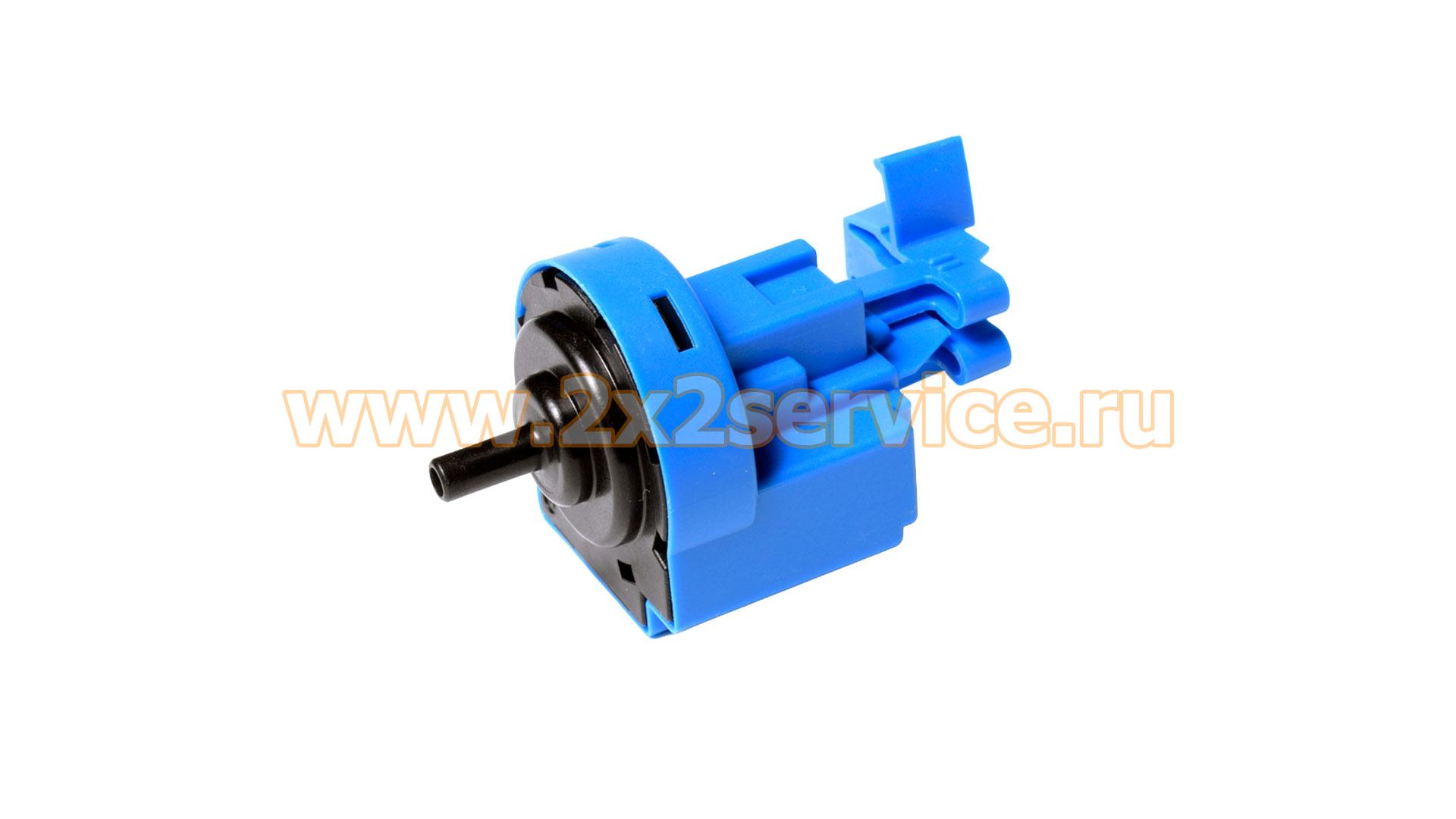

Датчик уровня воды стиральной машины Haier 49116373 — демонтаж (0024000399AB)
Описание
Датчик уровня воды стиральной машины Haier 0024000399AB (49116373) — демонтаж — датчик давления, предназначенный для определения уровня воды в баке и передачи соответствующего сигнала системе управления стиральной или стирально-сушильной машины.
Оригинальное обозначение детали — 0024000399AB. Современный оригинальный сервисный номер Haier для этой позиции — 49116373.
Для данного OEM встречается электронное исполнение V13305, однако при подборе конкретной детали необходимо сверять фактическую маркировку корпуса, модель и Product Code машины.
Основные характеристики
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
- Тип детали: датчик уровня воды / прессостат
- Назначение: стиральная / стирально-сушильная машина
- Бренд: Haier
- OEM / инженерный номер: 0024000399AB
- Современный оригинальный сервисный номер: 49116373
- Подтверждённое электронное исполнение OEM: V13305
- Назначение: контроль уровня воды в баке
- Состояние: Новое (демонтаж)
Оригинальные номера и маркировки
0024000399AB — оригинальный номер / заводское обозначение детали Haier.
49116373 — современный оригинальный сервисный номер Haier для этой позиции.
Для физических экземпляров 0024000399AB подтверждается исполнение с маркировками:
- V13305;
- 316 90 020 BK;
- 31690020;
- DC 5V;
- 0–500 mm H₂O.
Эти обозначения относятся к физическому исполнению датчика и не являются отдельными OEM Haier.
Оригинальные номера и сервисные замены
Корректное разделение:
0024000399AB — исходный оригинальный номер Haier.
49116373 — современный оригинальный сервисный номер Haier для 0024000399AB.
Для оригинальной сервисной позиции 49116373 подтверждается EAN:
8057166730861
Другие ревизии семейства 0024000399 необходимо учитывать отдельно.
Назначение
Датчик соединён воздушной трубкой с камерой давления стиральной машины.
При изменении уровня воды изменяется давление воздуха в пневматической системе. Датчик преобразует это изменение в электрический сигнал, который поступает в электронный модуль управления.
По полученным данным машина контролирует набор воды, слив и выполнение соответствующих этапов программы.
Особенности конструкции
Для 0024000399AB подтверждается электронное исполнение V13305.
У такого исполнения используются питание DC 5 V и измерение давления в диапазоне, обозначенном на корпусе как 0–500 mm H₂O.
Такой датчик не следует проверять как обычный механический прессостат исключительно по наличию характерных щелчков.
Также не рекомендуется подавать на датчик чрезмерное давление сильным продуванием.
Внешне похожие ревизии A, AB и AC могут иметь практически одинаковый корпус, поэтому визуального совпадения недостаточно для подтверждения взаимозаменяемости.
Совместимость
0024000399AB / 49116373 применяется на большом количестве стиральных и стирально-сушильных машин Haier семейства B14979.
Для точного подбора необходимо использовать полную модель и Product Code машины.
Внутри одного модельного семейства встречаются разные производственные версии, поэтому наличие обозначения B14979 само по себе не гарантирует применение именно AB-ревизии.
Как правильно подобрать
При подборе необходимо сверить:
- 0024000399AB;
- 49116373;
- полную модель машины;
- Product Code;
- маркировку установленного датчика;
- V13305, если эта маркировка присутствует;
- электрический разъём;
- количество контактов;
- воздушный штуцер;
- форму корпуса и крепления;
- производственную версию машины;
- фотографии исходного и предлагаемого датчиков.
Особенно важно не путать 0024000399AB с внешне похожими 0024000399A и 0024000399AC.
Причины неисправности
При неисправности датчика уровня воды возможны:
- неправильное определение уровня воды;
- чрезмерный набор воды;
- недостаточный набор воды;
- постоянная работа сливного насоса;
- отсутствие перехода между этапами программы;
- остановка программы во время набора воды;
- ошибки системы контроля уровня.
Перед заменой необходимо проверить воздушную трубку и камеру давления.
Засорение, трещина, пережатие или нарушение герметичности пневматического тракта могут приводить к неправильному сигналу даже при полностью исправном датчике.
Монтаж
Перед заменой машину необходимо полностью отключить от электросети и водоснабжения.
Перед отсоединением датчика рекомендуется зафиксировать расположение электрического разъёма и воздушной трубки.
При установке необходимо убедиться в соответствии OEM и применяемости к конкретному Product Code машины.
Не рекомендуется проверять электронный датчик сильным продуванием.
После установки необходимо проверить герметичность пневматической системы и корректность определения уровня воды на рабочей программе.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
HW100-B14979-S HW100-B14979 HWD120-B14979-FR HWD120-B14979 HW100-B14979S-IT HW100-B14979S HW90-B14979-S HW90-B14979 HW90-B14979-DE HW90-B14979 HW90-B14979-DF HW90-B14979 HW100-B14979-IT HW100-B14979 HWD120-B14979-DE HWD120-B14979 HWD80-B14979-DE HWD80-B14979 HWD80-B14979S-UK HWD80-B14979S HWD80-B14979-UK HWD80-B14979 HWD100-B14979SUK HWD100-B14979S HWD100-B14979-DE HWD100-B14979 HW120-B14979S-FR HW120-B14979S HW80-B14979-DE HW80-B14979 HW100-B14979S-FR HW100-B14979S HW120-B14979-UK HW120-B14979 HW120-B14979-IB HW120-B14979 HW120-B14979-IT HW120-B14979 HW120-B14979S-IT HW120-B14979S HW80-B14979-DF HW80-B14979 HW120-B14979-S HW120-B14979 HW120-B14979-FR HW120-B14979 HW100-B14979S-UK HW100-B14979S HW100-B14979-UK HW100-B14979 HW100-B14979-DE HW100-B14979 HWD80-B14979-S HWD80-B14979 HWD120-B14979-UK HWD120-B14979S HW80-B14979-UK HW80-B14979 HW80-B14979S-UK HW80-B14979S HW100-B14979-FR HW100-B14979 HWD80-B14979-IT HWD80-B14979 HWD100-B14979SFR HWD100-B14979S HWD120-B14979-IB HWD120-B14979 HWD120-B14979SFR HWD120-B14979S HWD100-B14979-FR HWD100-B14979 HWD120-B14979-S HWD120-B14979 HWD120-B14979-IT HWD120-B14979 HWD100-B14979-S HWD100-B14979 HW80-B14979-IT HW80-B14979 HW80-B14979-FR HW80-B14979
