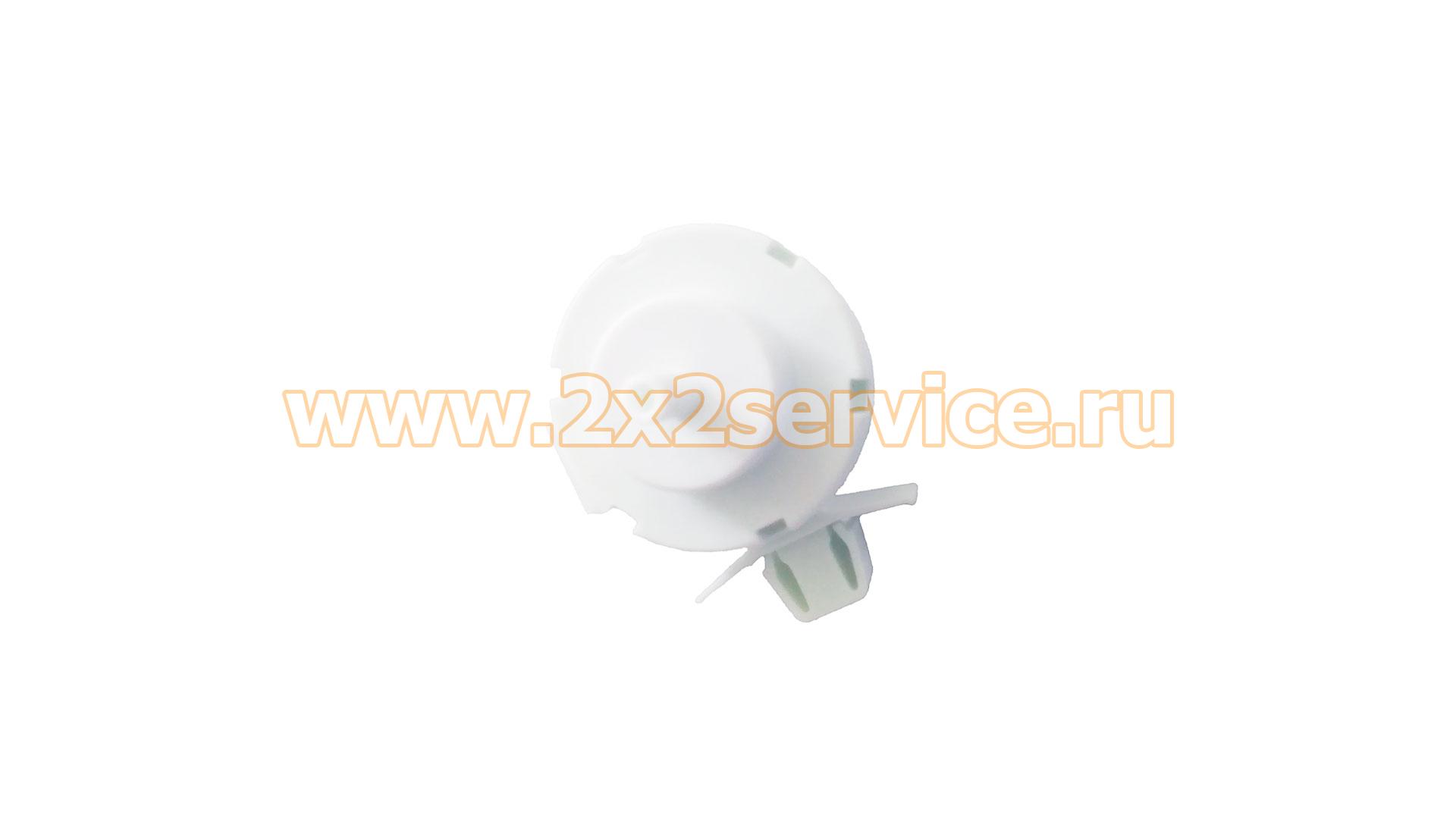

Датчик уровня воды стиральной машины DEXP — демонтаж (XQB48-07)
Описание
Датчик уровня воды стиральной машины DEXP XQB48-07 — демонтаж — электронный датчик давления, предназначенный для определения уровня воды в баке стиральной машины по давлению воздуха в пневматической системе.
XQB48-07 относится к семейству электронных датчиков уровня воды. В отличие от классического механического прессостата, такой датчик формирует электрический сигнал, параметры которого изменяются в зависимости от давления в воздушной системе машины и обрабатываются электронным модулем управления.
При подборе необходимо сверять полную маркировку установленного датчика, включая буквенный суффикс после XQB48-07, поскольку существуют различные исполнения этого семейства.
Основные характеристики
- Тип детали: датчик уровня воды / электронный прессостат
- Принцип работы: электронный датчик давления
- Назначение: стиральная машина
- Основная маркировка семейства: XQB48-07
- Сигнал: электронный, частотный
- Подключение: зависит от конкретного исполнения XQB48-07
- Напряжение питания: для подтверждённых вариантов семейства — DC 5 V
- Назначение: определение уровня воды в баке
- Состояние: Новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и маркировки
XQB48-07 — обозначение семейства / модели электронного датчика уровня воды.
Для этого семейства существуют различные исполнения, в том числе:
- XQB48-07B;
- XQB48-07C;
- XQB48-07D;
- XQB48-07E;
- XQB48-07T.
Для отдельных вариантов подтверждаются дополнительные каталожные и производственные номера.
Например:
- XQB48-07C — 2141451 / HK2141451 для ряда машин платформы Hisense/DEXP;
- XQB48-07E — XC1902.4-13 встречается на ряде DEXP/Viomi;
- для XQB48-07D существуют собственные исполнения и коды.
Эти номера нельзя автоматически переносить на продаваемый датчик с общей маркировкой XQB48-07 без проверки буквенного суффикса и остальных надписей на корпусе.
Назначение
Датчик соединён воздушной трубкой с камерой давления стиральной машины.
При изменении количества воды в баке изменяется давление воздуха в системе. Электронный датчик преобразует это изменение в электрический сигнал, который поступает в модуль управления.
По этому сигналу электроника определяет уровень воды и управляет набором, сливом и соответствующими этапами программы стирки.
Особенности конструкции
XQB48-07 относится к электронным датчикам уровня воды.
Для подтверждённых исполнений семейства производитель указывает питание DC 5 V и преобразование давления в частотный сигнал.
Поэтому такую деталь неправильно описывать как обычное механическое реле уровня воды с группой переключающих контактов.
Также её не следует проверять методом поиска характерных «щелчков», применяемым к механическим прессостатам.
Конкретные диапазоны частоты, рабочий диапазон давления/уровня, количество выводов и конструктивные параметры могут различаться между XQB48-07B, C, D, E, T и другими вариантами.
Совместимость
Датчики семейства XQB48-07 используются в стиральных машинах разных производителей и OEM-платформ.
Однако сама надпись XQB48-07 недостаточна для подтверждения взаимозаменяемости.
При подборе необходимо сверять:
- буквенный суффикс;
- дополнительные номера на корпусе;
- электрический разъём;
- количество контактов;
- конструкцию штуцера;
- полную модель стиральной машины;
- оригинальный каталожный номер детали, если он известен.
Как правильно подобрать
Для точного подбора необходимо сверить:
- надпись XQB48-07;
- буквенный индекс после XQB48-07;
- все дополнительные цифры и буквы на корпусе;
- полную модель стиральной машины;
- сервисный номер или Product Code техники, если он используется производителем;
- количество электрических контактов;
- форму и кодировку разъёма;
- расположение воздушного штуцера;
- форму крепления;
- фотографии исходного и предлагаемого датчиков.
Особенно важно определить буквенный индекс датчика. Совпадение только XQB48-07 ещё не гарантирует совместимость.
Причины неисправности
При неисправности электронного датчика уровня воды возможны:
- неправильное определение уровня воды;
- чрезмерный или недостаточный набор воды;
- постоянная работа сливного насоса;
- отсутствие перехода между этапами программы;
- ошибки системы контроля уровня;
- остановка программы после начала набора воды.
Перед заменой необходимо проверить воздушную трубку, камеру давления и их герметичность.
Засорение, пережатие, трещина или утечка в воздушной системе могут приводить к неправильным показаниям исправного датчика.
Монтаж
Перед заменой стиральную машину необходимо полностью отключить от электросети и водоснабжения.
Перед отсоединением датчика рекомендуется зафиксировать расположение разъёма и воздушной трубки.
При установке необходимо убедиться в полном совпадении электрического разъёма и маркировки датчика. Электронные датчики разных исполнений XQB48-07 нельзя переставлять только по совпадению формы корпуса.
После установки необходимо проверить герметичность пневматического тракта и корректное определение уровня воды на рабочей программе.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 5.00 см
Применение
DEXP WD-F814DMG/WWSI WF-6B1H WF-6S1H WF-7B1H WF-7S1H WM-E813DMA/WDBIS WM-F610DHE/GBSu WM-F610DHE/WBSu WM-F610MLHE/WBSI WM-F610TDHE/GBS WM-F610TDHE/WBS WM-F612MKHE/WBSI WM-F712DHE/GBSu WM-F712DHE/WBSu WM-F712MLHE/WBSI WM-F712TDHE/GBS WM-F712TDHE/WBS WM-F714MKHE/WBSI Aceline WF-6A1H WF-62H
