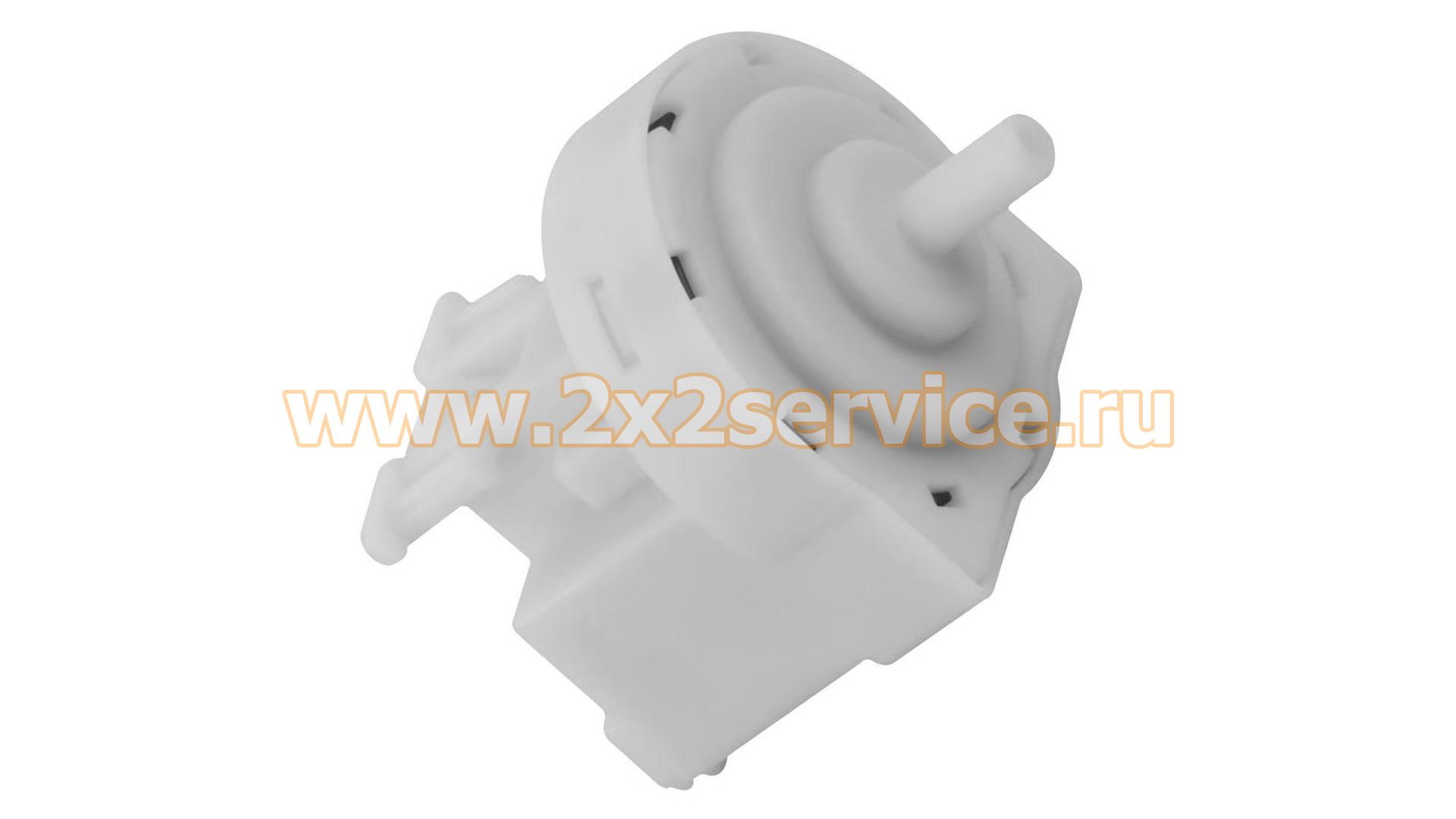

Аналоговый датчик уровня воды стиральной машины Bosch, Siemens — демонтаж (10012218)
Описание
Аналоговый датчик уровня воды стиральной машины Bosch, Siemens 10012218 — демонтаж — электронный датчик давления, используемый системой управления стиральной машины для определения уровня воды в баке.
В официальном каталоге Bosch деталь 10012218 обозначена как Analogue pressure sensor / Analogdrucksensor, сервисное исполнение Repair Type L-2 PRESSURE SENSOR. Номер 10012218 является официальной сервисной заменой предыдущих оригинальных номеров 10009438 и 00627460.
В отличие от классического механического прессостата, данный датчик работает как электронный аналоговый преобразователь давления и передаёт информацию об уровне воды электронному модулю управления.
Основные характеристики
- Тип детали: аналоговый датчик давления / датчик уровня воды
- Технический синоним: электронный прессостат
- Назначение: стиральная машина
- Бренды: Bosch, Siemens
- OEM / сервисный номер BSH: 10012218
- Предыдущий OEM: 10009438
- Предыдущий OEM: 00627460
- Сервисное исполнение: Repair Type L-2 PRESSURE SENSOR
- Принцип работы: электронное измерение давления
- Назначение: контроль уровня воды в баке
- Состояние: Новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и маркировки
10012218 — актуальный оригинальный сервисный номер BSH.
10009438 — предыдущий оригинальный номер BSH.
00627460 — предыдущий оригинальный номер BSH.
Для физических датчиков этого семейства встречаются маркировки:
- 8001044242;
- ST-545;
- ST-545-AA-023;
- VDE-REG D882;
- PRC ST-545;
- GND / OUT / +5V.
Назначение
Датчик соединён воздушной трубкой с камерой давления стиральной машины.
При изменении количества воды в баке изменяется давление воздуха. Электронный датчик преобразует изменение давления в электрический сигнал и передаёт его на модуль управления.
По полученному сигналу электроника машины определяет текущий уровень воды и управляет набором, сливом и выполнением отдельных этапов программы.
Особенности конструкции
10012218 относится к аналоговым электронным датчикам давления.
В отличие от механического прессостата с переключающими контактами аналоговый датчик выдаёт электрический сигнал, величина которого связана с давлением в воздушной системе.
Для одного из распространённых прежних физических исполнений этой сервисной группы — ST-545-AA-023 — встречается трёхконтактное подключение:
1 — GND
2 — OUT
3 — +5V
Совместимость
10012218 используется в большом количестве стиральных машин Bosch, Siemens и других брендов группы BSH.
Подбор необходимо выполнять по полному E-Nr. с индексом после косой черты, поскольку внутри одной базовой модели производитель может изменять комплектующие по производственным индексам.
При замене старого 10009438 или 00627460 на 10012218 также необходимо учитывать указание BSH по кодировке электрического подключения.
Как правильно подобрать
При подборе необходимо сверить:
- OEM 10012218;
- либо исходный OEM 10009438 / 00627460;
- полный E-Nr. стиральной машины;
- индекс после косой черты;
- маркировку установленного датчика;
- исполнение электрического разъёма;
- кодировку подключения;
- воздушный штуцер;
- форму корпуса;
- фотографию исходной детали.
Если на исходном датчике присутствует маркировка 8001044242 или ST-545-AA-023, её также рекомендуется сверить с предлагаемой деталью.
Причины неисправности
При неисправности датчика давления возможны:
- неправильное определение уровня воды;
- чрезмерный или недостаточный набор воды;
- постоянная работа сливного насоса;
- отсутствие перехода между этапами программы;
- ошибки системы контроля уровня воды.
Перед заменой необходимо проверить воздушную трубку, камеру давления и герметичность воздушного тракта.
Засорение камеры давления, повреждение трубки или нарушение герметичности могут приводить к неправильным показаниям даже при исправном датчике.
Проверять электронный аналоговый датчик как обычный механический прессостат по наличию щелчков контактов некорректно.
Монтаж
Перед заменой стиральную машину необходимо отключить от электросети и водоснабжения.
Перед отсоединением датчика рекомендуется зафиксировать положение воздушной трубки и электрического разъёма.
При установке 10012218 вместо предыдущего 10009438 или 00627460 необходимо обратить внимание на исполнение и кодировку электрического подключения. Bosch непосредственно указывает на возможность адаптации кодировки кабеля / разъёма для сервисной детали 10012218.
После установки необходимо проверить герметичность воздушного тракта и корректное определение уровня воды.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
Bosch WAS284G2/01 WAT28490/01 WAT28490/18 WAT284H1/01 WAT32480GB/14 WAN28281GB/38 WAT286K1FG/72 WAT28439IT/72 WAT28690/16 WAT28401UC/14 WAW285H1UC/25 Siemens WM16S890EU/45 WMH4W640IL/20 WM12S790CH/07 WM14T790/26 WM14T640/13 WM14K2ECO/28 WM14Q49K/17 WM14UQ90/28 WM16S343NL/01 WM10Q362HK/12
