Мотор прямого привода Whirlpool, статор + ротор — б/у (C00628628+C00628629)
Описание
Мотор прямого привода стиральной машины Whirlpool C00628628 + C00628616, статор + ротор — Б/У представляет собой комплект элементов приводного электродвигателя барабана.
В комплект входит оригинальный статор C00628628 / 488000628628, обозначенный в каталоге Whirlpool как Stator Asm; TM9-Lt, и роторный узел C00628616 / 488000628616, обозначенный Whirlpool как Motor Asm; TM2-Rd. Оба элемента применяются в системе привода соответствующих стиральных машин Whirlpool.
Основные характеристики
- Тип детали: мотор / электродвигатель прямого привода
- Техника: стиральная машина
- Бренд: Whirlpool
- Комплектация: статор + ротор
- Статор: C00628628
- Дополнительный номер статора: 488000628628
- Обозначение статора: TM9-Lt
- Роторный узел: C00628616
- Дополнительный номер роторного узла: 488000628616
- Обозначение роторного узла: TM2-Rd
- Состояние: Б/У
- Назначение: привод барабана стиральной машины
Состояние: Б/У. Деталь ранее эксплуатировалась.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
Оригинальные номера и маркировки
Статор
- C00628628 — оригинальный номер Whirlpool
- 488000628628 — дополнительный каталожный номер той же детали
- Каталожное обозначение: Stator Asm; TM9-Lt
Официальный каталог запчастей Whirlpool идентифицирует C00628628 именно как статор TM9-Lt.
Роторный узел
- C00628616 — оригинальный номер Whirlpool
- 488000628616 — дополнительный каталожный номер той же детали
- Каталожное обозначение: Motor Asm; TM2-Rd
Официальный Whirlpool использует для C00628616 описание Motor Asm; TM2-Rd; специализированные каталоги оригинальных запчастей классифицируют этот узел как ротор.
Комплектация
В данный товар входят:
- статор C00628628 / 488000628628;
- роторный узел C00628616 / 488000628616.

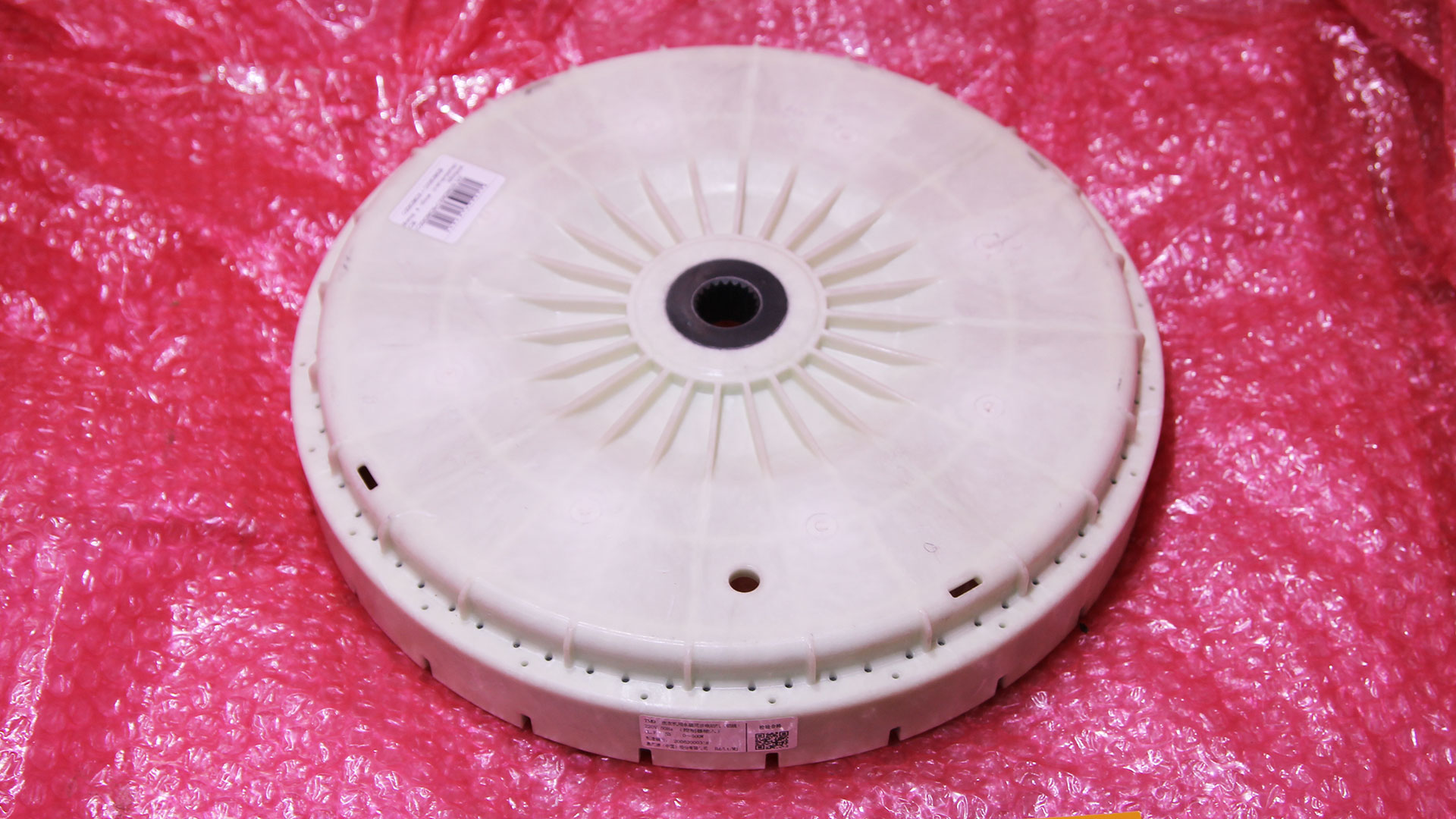

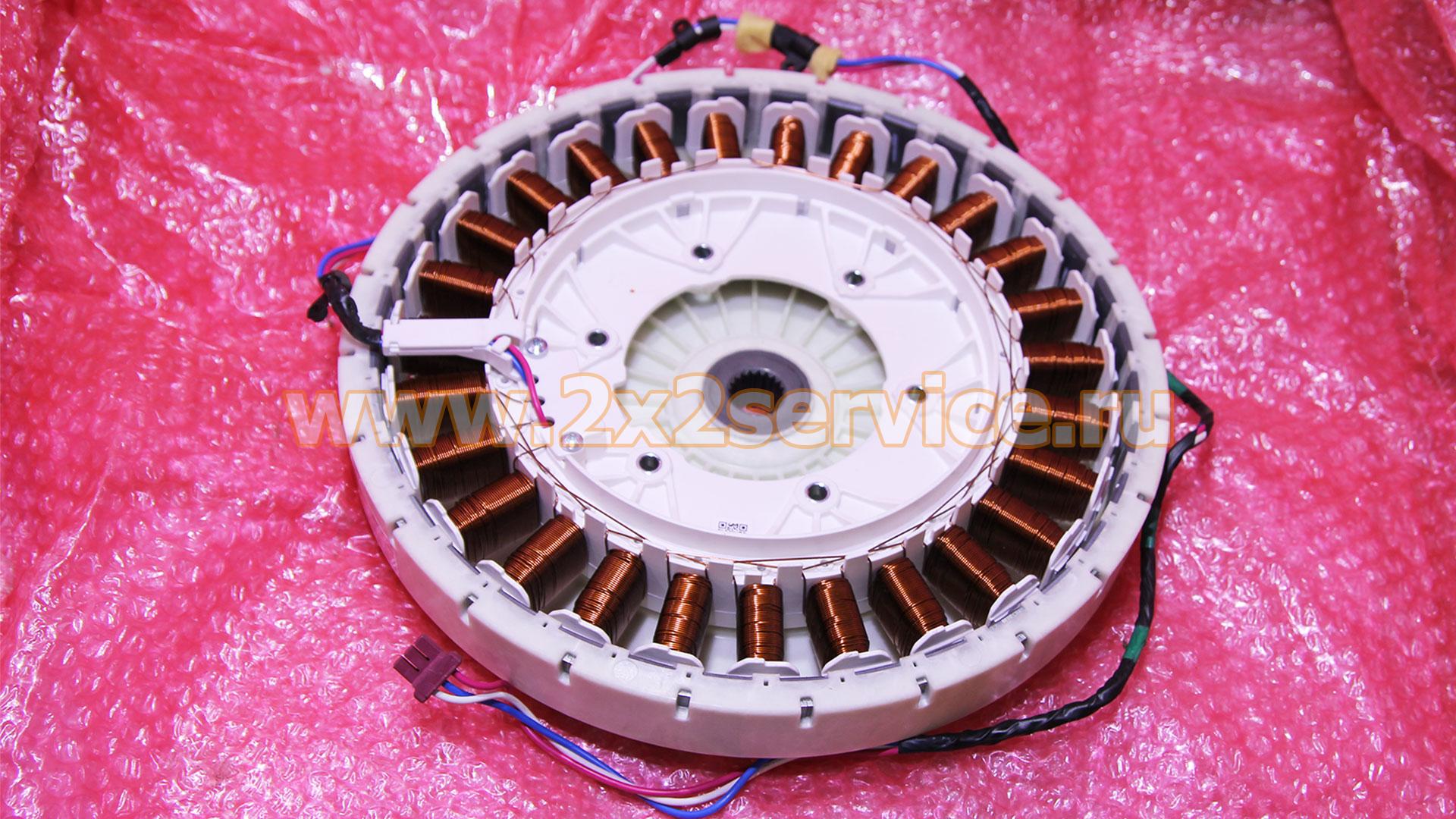

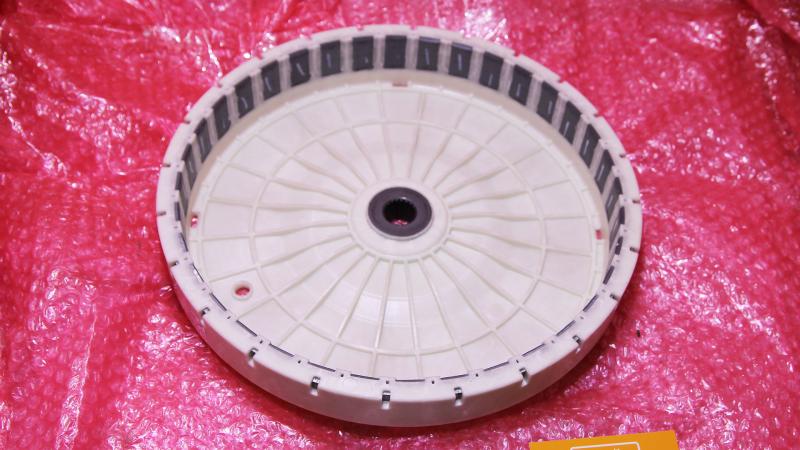

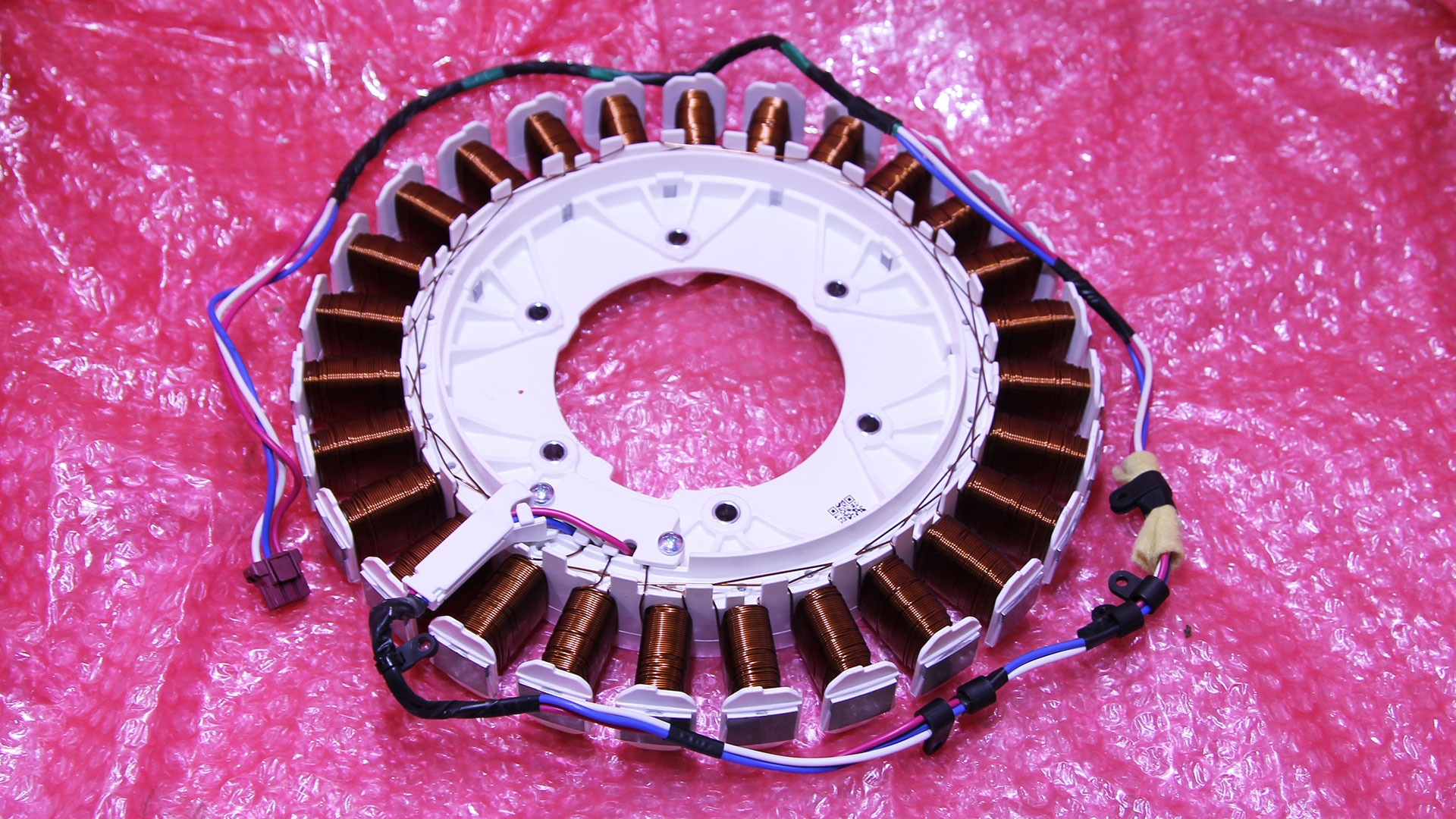

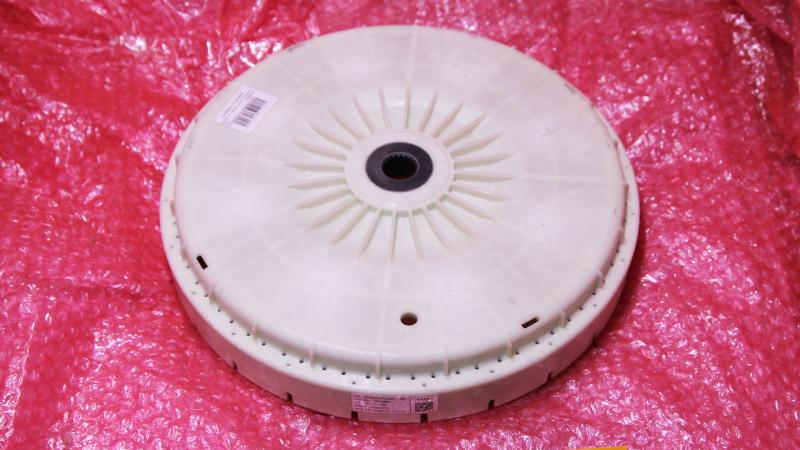

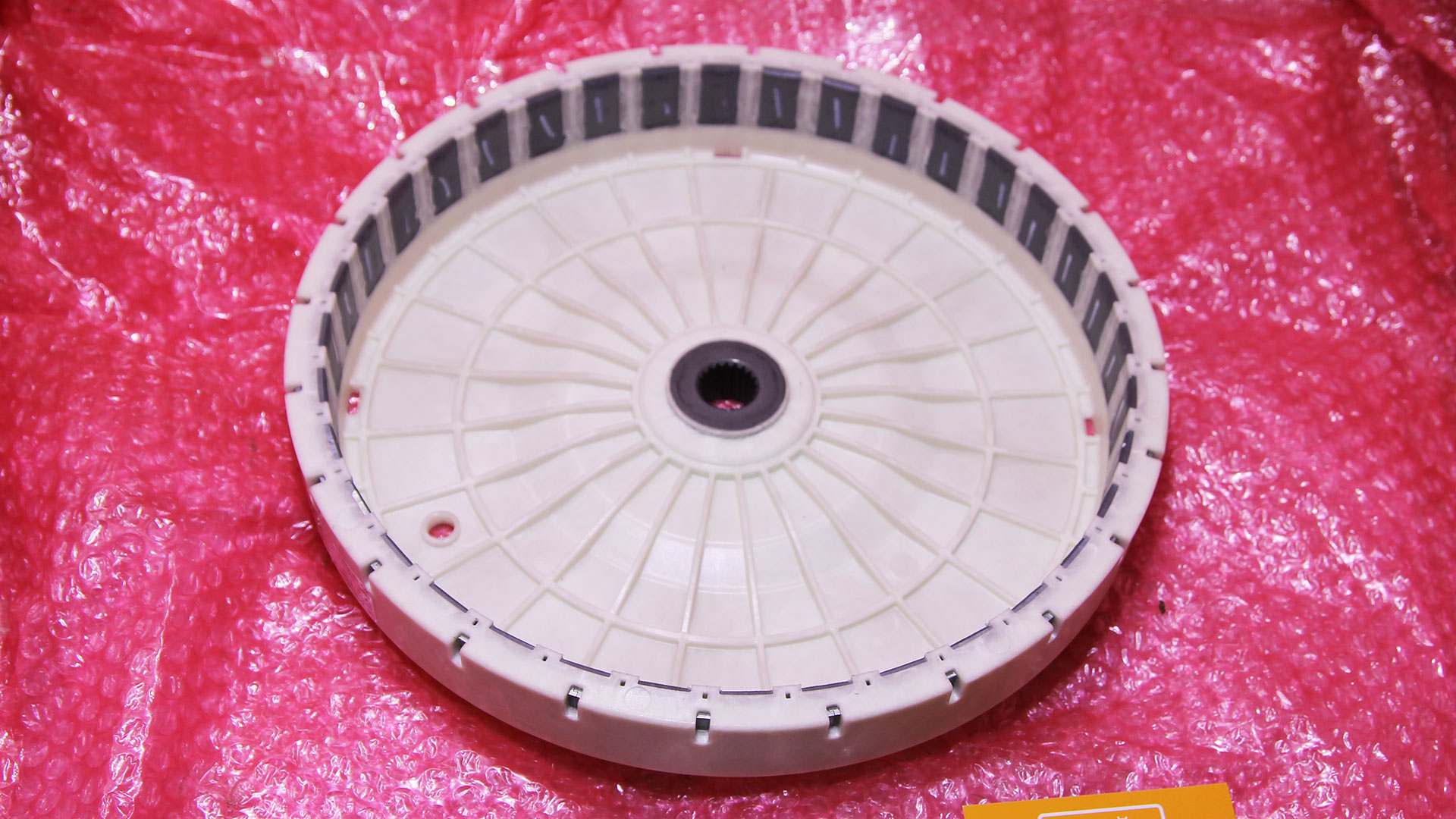

Фотографии текущей карточки также показывают отдельно статор с обмотками и наружную роторную часть двигателя.
Назначение
Комплект является частью привода барабана стиральной машины.
Статор содержит неподвижные обмотки электродвигателя. Ротор взаимодействует с магнитным полем статора и обеспечивает вращение приводной части барабана.
Такой узел конструктивно отличается от классического ременного привода с отдельным коллекторным двигателем.
Особенности конструкции
Статор и ротор являются отдельными элементами одной приводной системы и имеют самостоятельные оригинальные номера Whirlpool.
Для статора производителем используется обозначение TM9-Lt, для роторной части — TM2-Rd.
Подбирать такие элементы только по внешнему сходству нельзя. Необходимо учитывать полный Service Number стиральной машины, поскольку визуально похожие узлы могут иметь другое электрическое или конструктивное исполнение.
Совместимость
Совместимость комплекта подтверждена для стиральных машин Whirlpool:
- WM E104A W RU — Service Number 859991585060
- WM E104A S RU — Service Number 859991585070
Для WM E104A W RU сервисный каталог содержит одновременно C00628616 и C00628628. Для WM E104A S RU каталог также содержит C00628616 и C00628628, а коммерческий код и полный 12NC подтверждены сервисным каталогом Whirlpool.
При подборе следует ориентироваться именно на полный 12NC / Service Number, а не только на обозначение WM E104A.
Как правильно подобрать мотор
Перед заказом необходимо сверить:
- модель стиральной машины;
- полный Service Number / 12NC;
- оригинальный номер статора;
- оригинальный номер ротора;
- обозначения TM9-Lt и TM2-Rd;
- электрические разъёмы;
- крепления;
- конструкцию центрального соединения;
- фотографии установленного узла.
Для данного комплекта наиболее надёжным идентификатором машины является полный сервисный номер вида 859991585060 или 859991585070.
Причины неисправности
Возможные признаки неисправности приводного узла:
- барабан не вращается;
- барабан запускается рывками;
- отсутствует нормальный отжим;
- появляются ошибки системы управления двигателем;
- слышен ненормальный механический шум;
- повреждены обмотки статора;
- имеются механические повреждения ротора или элементов его крепления.
Перед заменой двигателя необходимо проверить соединительную проводку, разъёмы, датчики системы привода и электронный модуль управления двигателем.
Монтаж
Перед выполнением работ стиральную машину необходимо полностью отключить от электрической сети.
При замене следует проверить состояние креплений, разъёмов, проводки и механических поверхностей сопряжения. До установки рекомендуется сравнить оригинальные номера и конструкцию снятых элементов с приобретаемым комплектом.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 7 000 г
Габариты в упаковке: 40.00 × 40.00 × 10.00 см
