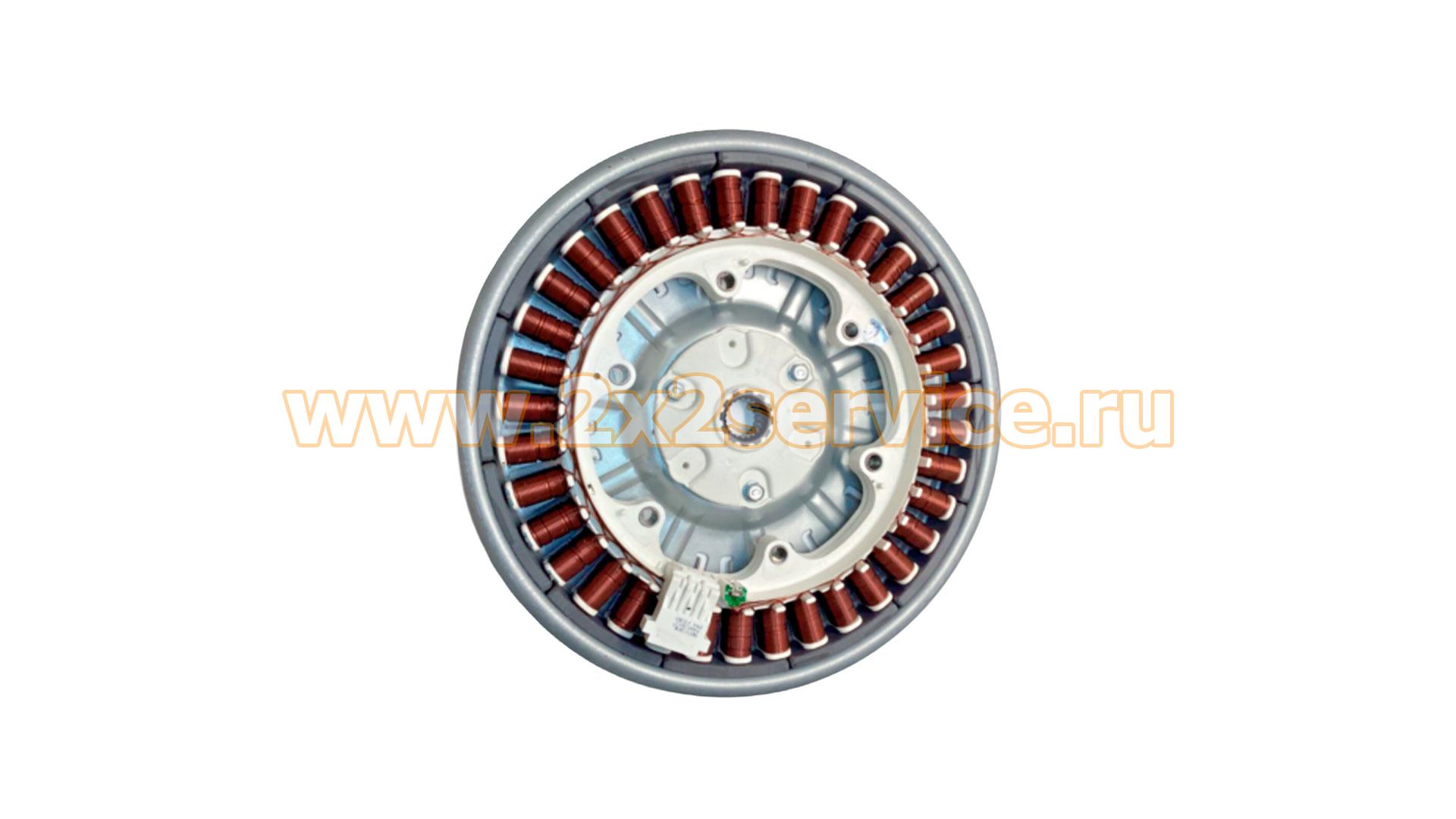

Мотор прямого привода стиральной машины LG, статор + ротор, без тахо-датчика (AJB73816010+AHL73894501)
Описание
Мотор прямого привода стиральной машины LG AJB73816010 + AHL73894501, статор + ротор, без отдельного датчика Холла представляет собой комплект основных элементов электродвигателя системы LG Direct Drive.
В комплект входит оригинальный статор AJB73816010 и наружный ротор AHL73894501. Официальный LG идентифицирует AJB73816010 как Washer Stator, а AHL73894501 — как Washer Rotor. Это два самостоятельных оригинальных узла с отдельными каталожными номерами.
Основные характеристики
- Тип детали: электродвигатель прямого привода
- Техника: стиральная машина
- Бренд: LG
- Система привода: Direct Drive
- Комплектация: статор + ротор
- OEM статора: AJB73816010
- OEM ротора: AHL73894501
- Привод: прямой, без приводного ремня
- Отдельный датчик Холла: в комплекте отсутствует
- Назначение: непосредственный привод барабана стиральной машины
Оригинальные номера и маркировки
Статор
AJB73816010 — оригинальный номер LG статора.
Ротор
AHL73894501 — оригинальный номер LG ротора.
Оригинальные номера и замены
Для статора есть важная подтверждённая сервисная связь:
AJB73816009 → AJB73816010
Для модели LG WD100CK каталог Sears PartsDirect прямо указывает Manufacturer substitution: AJB73816009 заменён номером AJB73816010.
Номера:
- AJB73816006
- AGF77725078
встречаются как альтернативные статоры для F2T9GWP2W в сервисном каталоге российского поставщика, работающего с авторизованным сервисом LG. Однако официальной глобальной цепочки supersession LG для них я не нашёл, поэтому правильнее хранить их как cross-reference статора, а не писать безусловную стрелку замены.
Комплектация
В данный товар входят:
- статор AJB73816010;
- наружный ротор AHL73894501.
Отдельный датчик положения ротора / датчик Холла в комплект не входит.
Назначение
Двигатель системы LG Direct Drive обеспечивает непосредственное вращение барабана без промежуточной ременной передачи.
Статор формирует вращающееся магнитное поле, а наружный ротор с постоянными магнитами вращается относительно статора и приводит барабан во вращение.
Совместимость
Комплект применяется в ряде стиральных машин LG. Для точного подбора желательно сверять не только коммерческую модель, но и полный Product Code / ECPN.
Для F2T9GWP2W отдельно подтверждено использование статора AJB73816010 и ротора AHL73894501. Полный ECPN этой машины — F2T9GWP2W.ABWPCOM.
Как правильно подобрать мотор
При подборе необходимо сверить:
- полную модель стиральной машины;
- Product Code / ECPN;
- OEM статора;
- наличие AJB73816010 на старом статоре;
- OEM ротора;
- AHL73894501;
- электрический разъём статора;
- конструкцию и посадку ротора;
- центральное крепление;
- исполнение системы определения положения ротора;
- фотографии старого двигателя.
Для LG особенно важно не подбирать двигатель только по внешнему сходству: визуально похожие статоры и роторы могут иметь разные каталожные номера и применение.
Причины неисправности
Возможные признаки неисправности приводного узла:
- барабан не вращается;
- двигатель запускается рывками;
- отсутствует или нестабилен отжим;
- машина выдаёт ошибку привода;
- имеются следы перегрева обмоток;
- повреждены обмотки статора;
- повреждены постоянные магниты ротора;
- возникает посторонний шум при вращении.
Перед заменой рекомендуется проверить проводку, разъёмы, электронный модуль управления и механическое крепление ротора.
Монтаж
Работы выполняются при полностью отключённой от электросети стиральной машине.
Перед установкой необходимо сверить маркировку старого статора и ротора, конфигурацию разъёма и конструкцию крепления.
После монтажа следует убедиться в надёжной фиксации ротора и свободном вращении барабана без механического контакта между ротором и статором.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 5 000 г
Габариты в упаковке: 40.00 × 40.00 × 10.00 см
Применение
LG F2T9GWP2W.ABWPCOM WD100CB WD100CK WD100CW WD100CV WD200CB WD205CK WD300CB WD300CW UWD1CW LUWD1CW
