Модуль управления в сборе стиральной машины Midea — демонтаж (17138100002375)

Бренд: Midea

Подходит для: Midea, Korting,

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое (демонтаж)

4 865 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

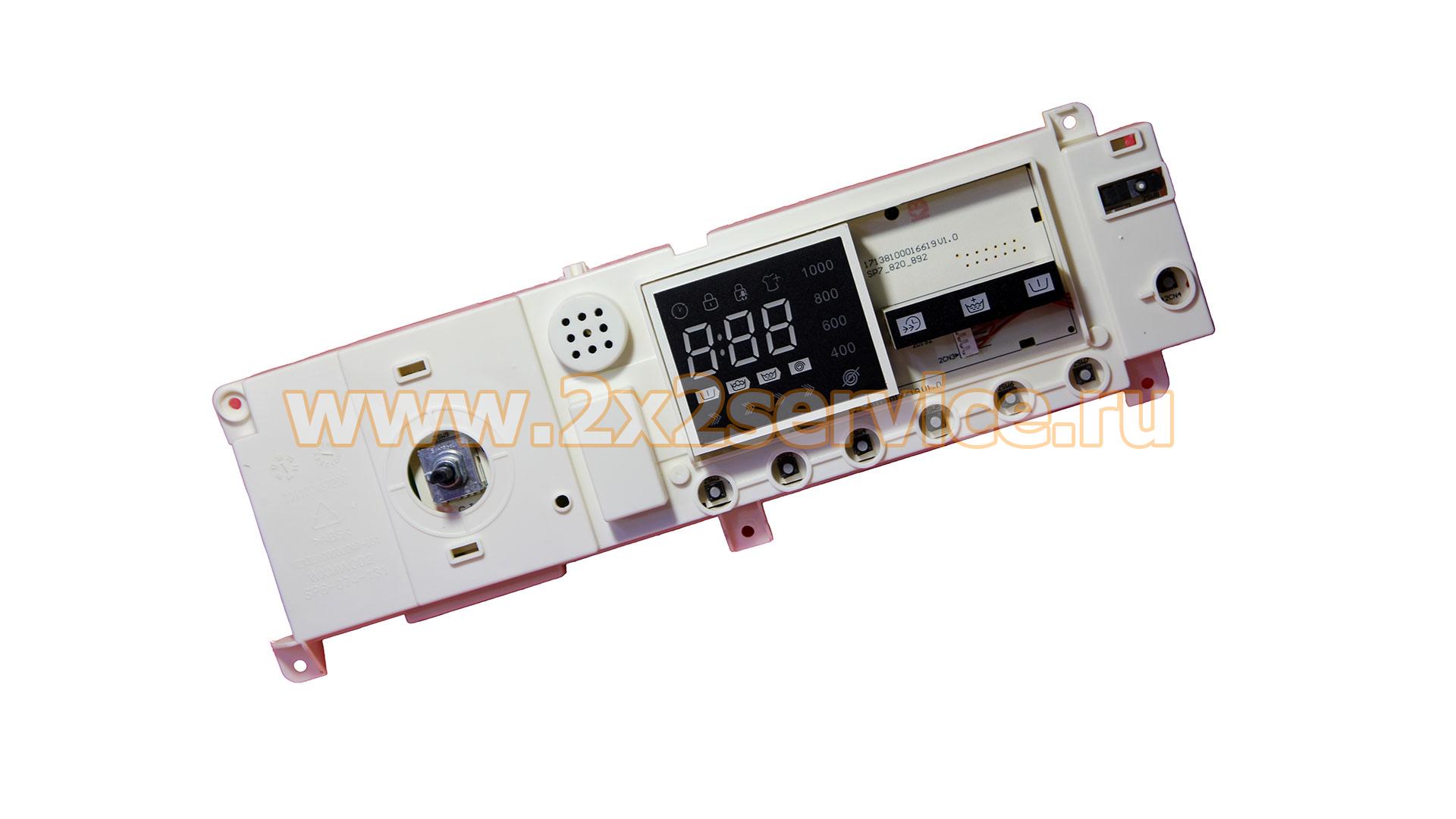

Модуль управления Midea 17138100002375 — электронный управляющий узел стиральной машины в сборе, объединяющий силовую плату и модуль индикации / пользовательского интерфейса. Деталь поставляется в сборе с пластиковым основанием, дисплеем, органами управления, селектором и соединённой с ними силовой электроникой.

На электронной плате продаваемого экземпляра присутствуют маркировки 17138100016619 V1.0 и SP7_820_892.

Основные характеристики

Тип детали: модуль управления в сборе
Бренд техники: Midea
Каталожный номер сборочного узла: 17138100002375
Маркировка основной PCB: 17138100016619 V1.0
Маркировка исполнения PCB: SP7_820_892
Компоновка: силовая часть + индикация / пользовательский интерфейс
Дисплей: цифровой LED
Силовая часть: есть
Панель управления: в сборе
Состояние: Новое (демонтаж)

Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.

Каталожный номер и маркировки

17138100002375 — номер сборочного узла
17138100016619 V1.0 — маркировка PCB
SP7_820_892 — маркировка исполнения платы

Комплектация

По фотографиям продаваемый модуль представляет собой единый узел и включает:

основную силовую электронную плату;
дисплейный / интерфейсный модуль;
цифровой дисплей;
органы пользовательского управления;
селектор программ;
пластиковое основание;
внутреннюю соединительную проводку между электронными частями.

То есть это не одна голая PCB, а комплексный электронный модуль панели и силового управления.

Назначение

Силовая часть модуля управляет исполнительными элементами стиральной машины, а интерфейсная часть обеспечивает индикацию, выбор программ и передачу команд пользователя.

На фотографии силовой платы видны реле, радиаторы охлаждения, элементы сетевого питания и фильтрации, что подтверждает наличие полноценной силовой части.

Поэтому наиболее точное название товара — «модуль управления в сборе — индикация + силовая часть».

Особенности конструкции

Плата 17138100016619 V1.0 используется как аппаратная база в нескольких сервисных электронных узлах Midea-платформы.

Например, тот же PCB-код встречается:

в сервисном модуле 17138100021108 для Korting KWM51IT1490 с маркировкой SP7_820_892;
в других электронных модулях Midea, где 17138100016619 также указывается как PCB-код наряду с отдельным номером готового модуля.

Это означает, что при подборе нельзя ориентироваться только на 17138100016619. Необходимо учитывать номер всего узла, панель управления, прошивку и конкретную модель машины.

Совместимость

Модуль необходимо подбирать прежде всего по 17138100002375, а также сверять маркировки 17138100016619 V1.0 / SP7_820_892, конструкцию панели и расположение разъёмов.

Общая аппаратная платформа 17138100016619 встречается в технике Midea, Korting и других брендах, использующих электронику Midea/Little Swan, однако это не означает совместимость готового узла в сборе. Например, для Korting KWM51IT1490 тот же PCB-код используется под другим сервисным номером 17138100021108.

Как правильно подобрать модуль

Перед заказом необходимо сверить:

номер сборочного модуля 17138100002375;
маркировку платы 17138100016619 V1.0;
маркировку SP7_820_892;
точную модель стиральной машины;
конфигурацию передней панели;
диапазон оборотов, указанный на дисплее;
расположение разъёмов;
внешний вид исходного модуля.

Для этой позиции особенно важно сравнивать весь узел целиком, поскольку одинаковая PCB может комплектоваться разными дисплейными панелями и использоваться под разными каталожными номерами.

Причины неисправности

Неисправность данного модуля может проявляться отсутствием включения машины, пропаданием или неправильной работой индикации, отсутствием реакции на кнопки и селектор, нарушением работы двигателя, клапанов, насоса, нагревателя и других исполнительных узлов.

Перед заменой рекомендуется проверить подключённые нагрузки и проводку, поскольку неисправность силового элемента стиральной машины может привести к повреждению электронной платы.

Монтаж

Перед заменой модуля стиральную машину необходимо полностью отключить от электросети.

Перед отсоединением разъёмов рекомендуется зафиксировать их расположение. При установке следует сравнить исходный и устанавливаемый узлы по номеру, PCB-маркировкам, конфигурации дисплея, кнопок, селектора и разъёмов.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 1 500 г

Габариты в упаковке: 40.00 × 20.00 × 10.00 см

Применение

MWM6103 CROWN
