Модуль управления стиральной машины Beko 2427907510 — б/у (2427907510)
Описание
Модуль управления стиральной машины Beko 2427907510, б/у предназначен для управления основными узлами машины и работы пользовательской панели с кнопками и ЖК-индикатором.

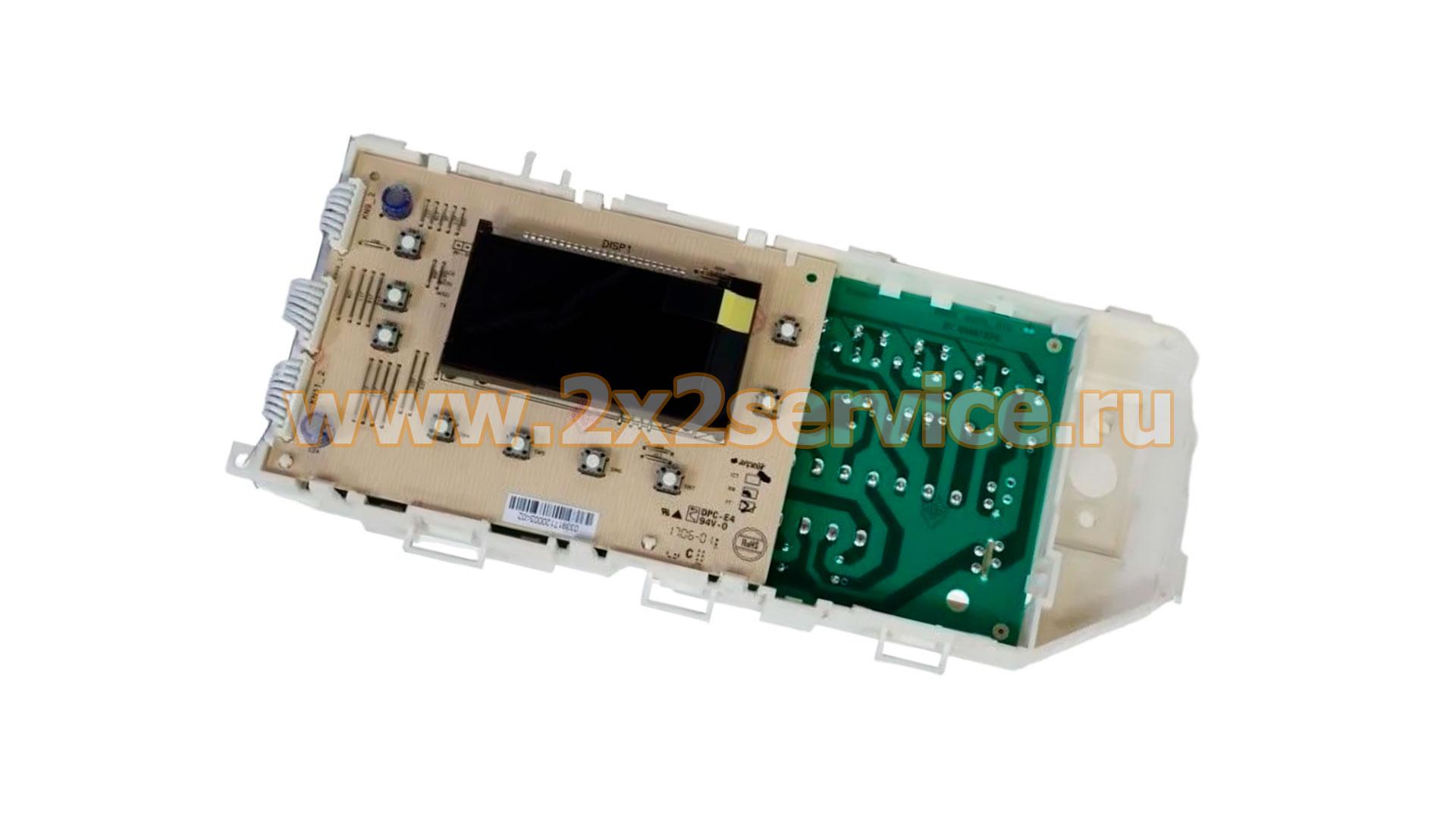

2427907510 является заказным номером электронного модуля Beko семейства WKB71041. Конструктивно узел состоит из двух соединённых плат: силовой платы и платы пользовательского управления. В силовой части расположены элементы управления нагрузками, источник питания и цепи контроля, а на плате управления — микроконтроллер, функциональные кнопки и ЖК-индикатор.
Для 2427907510 подтверждена последующая замена на Beko 2427907280. Тот же актуальный модуль 2427907280 заменяет также предыдущий номер 2844870100.
Основные характеристики
- Вид запчасти: электронный модуль управления
- Бренд техники: Beko
- Предыдущий номер модуля: 2427907510
- Подтверждённая замена: 2427907280
- Другой предыдущий номер того же заменяемого семейства: 2844870100
- Конструкция: две электронные платы в общем узле
- Силовая часть: управление нагрузками, питание и контрольные цепи
- Пользовательская часть: микроконтроллер, функциональные кнопки и ЖК-индикатор
- Применение: стиральные машины
- Состояние: б/у
Состояние товара: б/у. Деталь ранее эксплуатировалась.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
Оригинальные номера и замены
Предыдущий номер Beko: 2427907510
Актуальная замена: 2427907280
Подтверждённая замена:
2427907510 → 2427907280
Кроме того:
2844870100 → 2427907280.
Конструкция модуля
Модуль относится к семейству электронных блоков, применявшихся в Beko WKB61041/WKB71041 и близких машинах.
Он состоит из:
- силовой электронной платы;
- платы панели управления;
- ЖК-индикатора;
- функциональных кнопок;
- микроконтроллера;
- соединительных шлейфов между двумя платами.
Техническое описание семейства указывает, что две платы соединяются тремя короткими шлейфами.
Назначение
Электронный модуль обеспечивает управление программой стиральной машины и взаимодействует с основными исполнительными узлами.
Силовая часть формирует управляющие сигналы для двигателя, блокировки люка, заливных клапанов, сливного насоса и других нагрузок. Пользовательская часть обеспечивает работу кнопок, дисплея и выполнение программы микроконтроллером.
Особенности совместимости
Внешне модули данного семейства могут быть очень похожи, но техническая литература отдельно предупреждает о небольших аппаратных и программных отличиях между версиями. Могут отличаться тип ЖК-индикатора, наличие отдельных реле и элементы схемы.
Поэтому при подборе б/у модуля недостаточно сравнить:
- форму корпуса;
- количество разъёмов;
- внешний вид платы.
Необходимо сверить номер модуля, модель стиральной машины и полный Product Code.
При установке другого исполнения из семейства также необходимо учитывать конфигурацию и программирование электронной платы.
Совместимость
Для 2427907510 в текущей карточке указаны четыре конкретных исполнения Beko:
WKB71041PTMC-BEL — Product Code 7313230001
WKB71041PTMC-UKR — Product Code 7313230003
WKB71041PTMSC-RU — Product Code 7313310001
WKB71041PTMC-RU — Product Code 7313210001.
Независимые каталоги подтверждают соответствие этих Product Code указанным модификациям WKB71041.
Как правильно подобрать
При подборе необходимо сверить:
- OEM установленного модуля;
- модель стиральной машины;
- полный Product Code;
- конфигурацию платы;
- тип дисплея;
- разъёмы;
- аппаратную ревизию;
- программную конфигурацию.
Если установлен старый модуль 2427907510, номер 2427907280 является подтверждённой заменой. Однако при покупке другого б/у блока необходимо убедиться, что его конфигурация соответствует конкретному Product Code машины.
Причины неисправности / диагностика
Признаками неисправности электронного модуля могут быть отсутствие запуска стиральной машины, ошибки управления исполнительными узлами, отсутствие индикации, некорректная работа кнопок, проблемы с двигателем, блокировкой люка, насосом или клапанами.
При этом аналогичные симптомы могут возникать из-за периферийных компонентов и проводки.
Перед заменой модуля желательно проверить:
- сетевое питание;
- двигатель и тахогенератор;
- УБЛ;
- ТЭН;
- клапаны;
- насос;
- проводку и разъёмы.
Неисправность нагрузки иногда приводит к повреждению управляющих элементов платы, поэтому простой заменой модуля без устранения первичной причины проблема может не решиться.
Монтаж
Перед заменой стиральную машину необходимо полностью отключить от электросети.
Перед отсоединением старого модуля рекомендуется сфотографировать расположение всех разъёмов. При установке следует избегать касания электронных компонентов и повреждения соединительных шлейфов между платами.
После монтажа необходимо проверить включение машины, работу дисплея и кнопок, выбор программы и выполнение тестового цикла.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 500 г
Габариты в упаковке: 30.00 × 20.00 × 10.00 см
Применение
7313230001 BEKO WKB71041PTMC-BEL B1 J B10DML16 1000 7313230003 BEKO WKB71041PTMC-UKR B1 J DML16 1000 7313310001 BEKO WKB71041PTMSC-RU G2 J10 BDML16 1000 7313210001 BEKO WKB71041PTMC-RU B1 J10 BDML16 1000
