Микровыключатель датчика протечки Bitron 8001155207 для Bosch, Siemens — демонтаж (676499)
Описание
Микровыключатель датчика протечки Bitron 8001155207 для стиральных машин Bosch и Siemens — демонтаж используется в системе контроля аварийной протечки/перелива воды. При срабатывании механизма защиты переключатель передаёт электрический сигнал системе управления стиральной машины.
Деталь применяется в машинах BSH, в которых установлен сливной/защитный узел 00676499. Номер 676499 является сокращённой записью этого BSH OEM и относится к комплектному узлу, а не непосредственно к продаваемому отдельно микровыключателю. Для моделей Bosch WLM/WLK каталоги действительно показывают 00676499 как комплектный сливной узел.
Основные характеристики
- Вид запчасти: микровыключатель / микропереключатель
- Назначение: датчик системы защиты от протечки / аварийного перелива
- Производитель компонента: Bitron
- Артикул/код компонента: 8001155207
- Маркировка: 111-155207
- Дополнительное обозначение: A300-309-21
- Тип: микровыключатель
- Электрическая характеристика: 0,1 A / 250 V
- Связанный узел BSH: 00676499
- Сокращённая запись BSH: 676499
- Состояние: Новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и маркировки
Код микровыключателя Bitron: 8001155207
Маркировка компонента: 111-155207
Дополнительная маркировка: A300-309-21
Связанный OEM BSH комплектного узла: 00676499
Сокращённая запись: 676499
Назначение
Микровыключатель является электрической частью механизма аварийного контроля воды. При механическом воздействии со стороны системы защиты он изменяет состояние контактов и передаёт сигнал электронике стиральной машины.
Поэтому более точное название товара — «микровыключатель датчика протечки» или «микровыключатель системы аварийного перелива», а не просто «датчик перелива воды»: сам переключатель не измеряет уровень воды напрямую.
Особенности конструкции

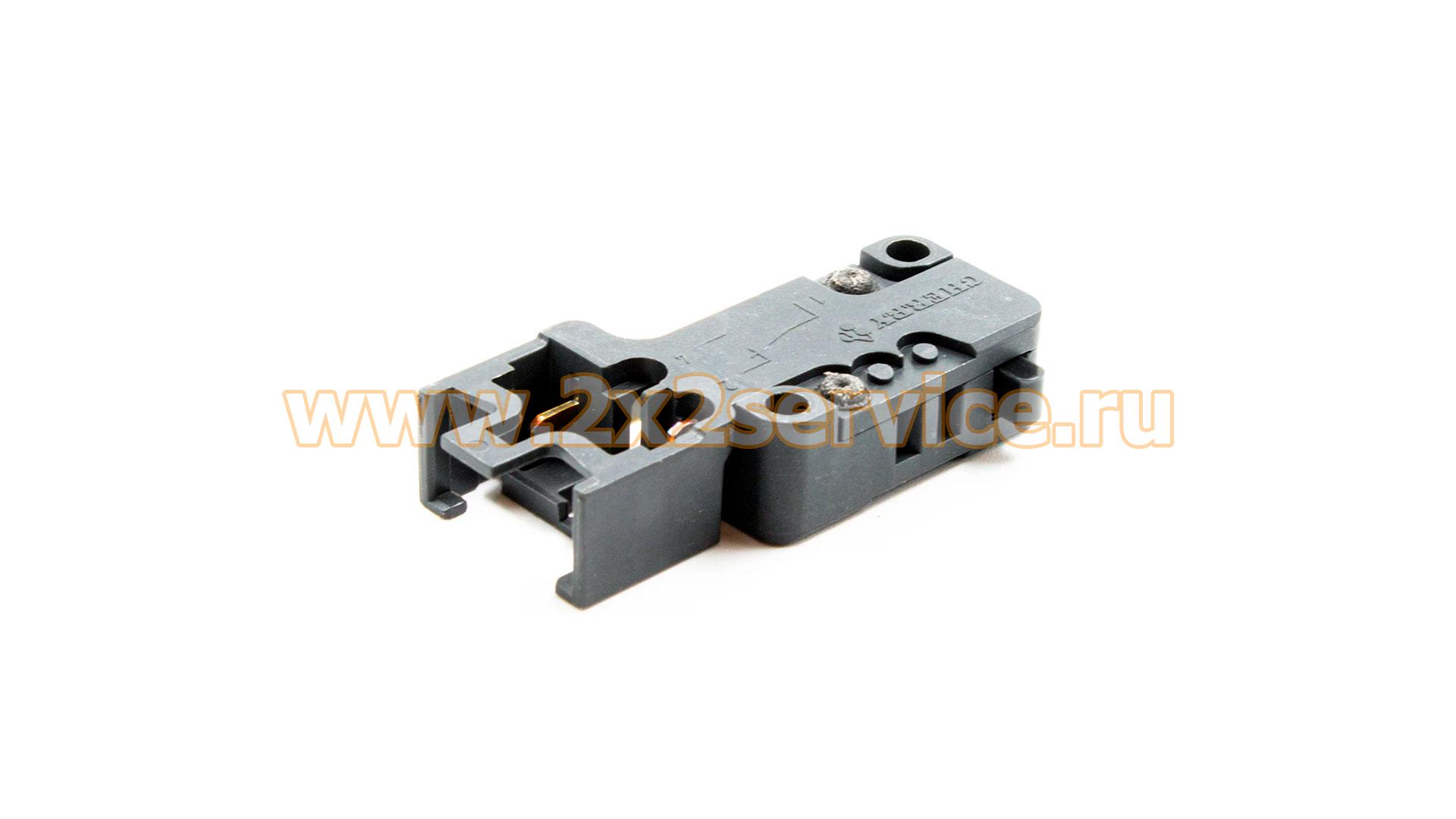

Микровыключатель выполнен как компактный переключающий элемент с механическим приводом и электрическим разъёмом. По фотографии 2x2service продаётся именно отдельный выключатель, без полного сливного корпуса/желоба BSH 00676499.
Для данного семейства микровыключателей встречается обозначение Bitron Type S3.
Совместимость
Микровыключатель применяется в стиральных машинах Bosch и Siemens с соответствующим сливным/защитным узлом. Текущая вкладка «Применение» 2x2service уже содержит большой список полных E-Nr с индексами /xx. Например:
Bosch WLK20140OE/01
Bosch WLK20140OE/02
Bosch WLK20146OE/01
Bosch WLK20240OE/01
Bosch WLK24140/01
Bosch WLK24240PL/01
Bosch WLM20440OE/01
Bosch WLM24440OE/01
Bosch WLM24441/05
Bosch WLT24440/01.
Применение 00676499 дополнительно подтверждается для WLM20440PL/03, WLM24440PL/02, WLM24441/06 и WLK24140/01.
Как правильно подобрать микровыключатель
При подборе необходимо сверить полный E-Nr стиральной машины вместе с индексом /xx, например WLM24441/06, а не только базовую модель WLM24441.
Дополнительно рекомендуется сравнить маркировку микровыключателя, форму корпуса, механический привод и электрический разъём.
Наличие BSH 00676499 в сервисной схеме машины является хорошим подтверждением применения данного типа выключателя, но сам 00676499 не нужно переносить на отдельный микровыключатель как его собственный OEM.
Причины неисправности
Признаками неисправности микровыключателя могут быть отсутствие корректной реакции системы защиты от протечки, нестабильное переключение контактов или отсутствие электрического контакта при механическом срабатывании.
Перед заменой следует также проверить сам механизм защиты, проводку, разъём и отсутствие механического заклинивания привода выключателя.
Монтаж
Перед заменой стиральную машину необходимо полностью отключить от электросети и водоснабжения.
При установке необходимо правильно зафиксировать выключатель в штатном держателе, подключить разъём и проверить свободное механическое срабатывание элемента системы защиты.
После монтажа следует проверить корректную работу защитного механизма.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 50 г
Габариты в упаковке: 15.00 × 10.00 × 2.00 см
