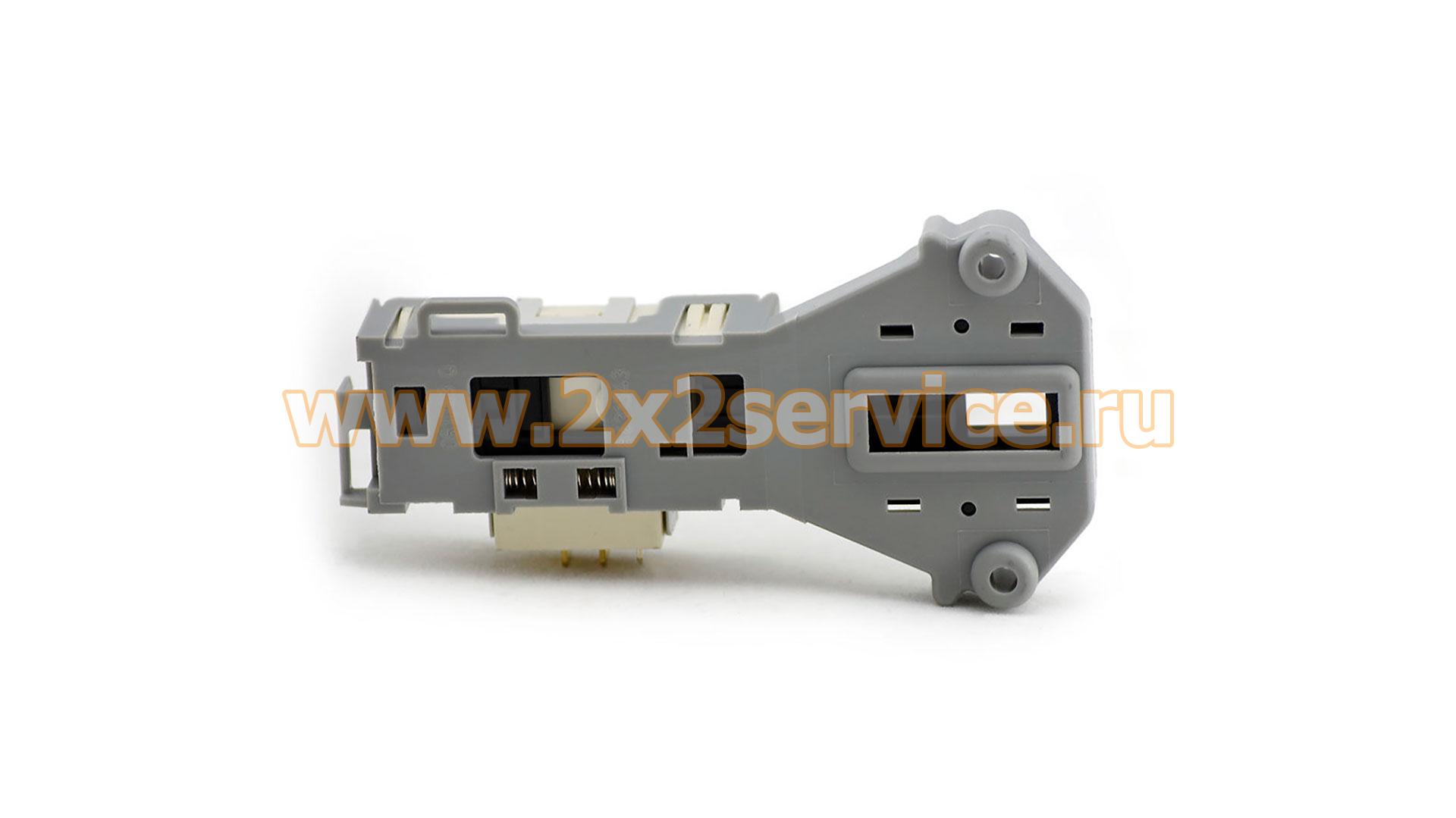

Блокировка люка ROLD DA081043 для стиральной машины LG (6601ER1005A)
Описание
Блокировка люка ROLD DA081043 для стиральной машины LG 6601ER1005A — электромеханическое устройство блокировки двери, устанавливаемое на большое количество стиральных машин LG с фронтальной загрузкой.
Физический УБЛ изготовлен компанией ROLD и относится к серии DA. Основной оригинальный номер LG — 6601ER1005A, маркировка производителя — DA081043 / DA081. Более поздняя оригинальная сервисная позиция LG — 6601EN1003D.
Основные характеристики
- Тип детали: блокировка люка / УБЛ / замок двери
- Тип техники: стиральная машина
- Производитель устройства: ROLD
- Бренд применения: LG
- OEM LG: 6601ER1005A
- Более поздняя оригинальная позиция LG: 6601EN1003D
- Маркировка ROLD: DA081043
- Серия: DA / DA081
- Дополнительная маркировка: DA081043DX
- Количество контактов: 3
- Крепление: на 2 винта
- Температурная категория: T85
- Напряжение по маркировке: 120/240 VAC
- Состояние: Новое
Оригинальные номера и маркировки
6601ER1005A — оригинальный номер LG данной блокировки люка.
На физическом устройстве ROLD встречается маркировка:
DA081043
Также используются варианты записи:
DA081
DA081043DX
081043
081043Q
Это производственные обозначения ROLD, а не отдельные OEM LG.
Более поздняя оригинальная сервисная позиция LG:
6601EN1003D
Связанные OEM и cross-reference
В каталогах совместимости с этим типом УБЛ также встречаются номера LG:
- 6601ER1005C
- 6601ER1005E
- 6601ER1005B
- 6601EN1003A
- 6601EN1003B
Эти номера подтверждаются как взаимозаменяемые / связанные позиции в каталогах запчастей LG.
Отдельно подтверждается номер:
Daewoo 3619047100
Он применяется для того же типа блокировки ROLD DA081043 на совместимых машинах Daewoo.
Сторонние каталожные обозначения:
- INT000LG
- INT006LG
- LG4400
- WF248
- 08LG00
- 148EG00
можно использовать для дополнительного поиска, но не следует смешивать их с оригинальными номерами LG.
Электрическая маркировка
На ROLD DA081043 встречается маркировка серии DA:
16A RES / 6A MAKE
1A RES / 1A BREAK
120/240 VAC
T85
Устройство имеет 3 электрических контакта.
Эти данные относятся к электрической маркировке самой блокировки и полезны при идентификации физического экземпляра.
Назначение
УБЛ фиксирует дверь стиральной машины после запуска программы и передаёт системе управления информацию о том, что люк закрыт и заблокирован.
До срабатывания блокировки стиральная машина не должна начинать основные операции программы.
После завершения цикла механизм разблокирует дверь с предусмотренной конструкцией задержкой.
Особенности конструкции
ROLD DA081043 представляет собой трёхконтактную блокировку люка с креплением корпуса двумя винтами.
При подборе необходимо учитывать:
- форму корпуса;
- положение механизма защёлки;
- расположение разъёма;
- количество контактов;
- расстояние между крепёжными точками.
Внешне похожие УБЛ LG могут иметь другой внутренний механизм или другую распиновку, поэтому подбор только по внешнему виду не рекомендуется.
Совместимость
6601ER1005A / DA081043 имеет очень широкое применение на стиральных машинах LG.
Подтверждаются многочисленные семейства:
- E10 / E12;
- F10;
- F12;
- F14;
- F80;
- WD-80;
- WD-10;
- WD-12;
- WD-14;
- ряд более поздних FH-серий.
Для LG особенно важно сверять не только краткое коммерческое название модели, но и полный суффикс исполнения после точки, например:
F1020ND.ABWPCIS
или:
E1039SD.ABWPRUS
Одинаковое краткое название может иметь несколько региональных и производственных исполнений.
Как правильно подобрать
Перед заказом необходимо сверить:
- OEM 6601ER1005A
- либо сервисную замену 6601EN1003D
- маркировку ROLD DA081043 / DA081
- количество контактов — 3
- полное обозначение модели LG
- полный суффикс модели
- форму корпуса
- расположение разъёма
- положение креплений
Если на штатной блокировке присутствует один из номеров 6601ER1005C, 6601ER1005E, 6601EN1003A или 6601EN1003B, совместимость также подтверждается каталогами, но желательно сверить полную модель машины.
Причины неисправности
Замена блокировки люка может потребоваться при:
- отсутствии блокировки двери;
- невозможности запуска программы;
- ошибке закрытия люка;
- нестабильном срабатывании замка;
- невозможности открыть дверь после окончания программы;
- повреждении внутреннего механизма;
- повреждении контактной группы;
- оплавлении электрического разъёма.
При обнаружении следов перегрева необходимо проверить не только УБЛ, но также разъём и проводку стиральной машины.
Монтаж
Перед заменой необходимо полностью отключить стиральную машину от электросети.
УБЛ устанавливается в штатное положение и фиксируется двумя винтами. Электрический разъём необходимо подключить без перекоса и повреждения контактов.
После установки необходимо проверить:
- надёжность крепления;
- правильность подключения разъёма;
- свободное закрытие двери;
- срабатывание блокировки после запуска программы;
- нормальное разблокирование после завершения цикла.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
E1039SD E1069LD E1091LD E1092ND E1092ND5 E1289ND E1289ND5 E1296ND3 E8069LD E8069SD F1012NDR F1020ND F1020ND1 F1020ND5 F1020NDP F1020NDP5 F1020NDR F1020NDR5 F1020TD F1020TD5 F1020TDR F1021ND F1021NDR F1021NDR5 F1021SDP F1021SDR F1021TD F1022ND F1022ND5 F1022NDP F1022NDR F1022NDR5 F1022SD F1022SDP F1022SDR F1022TD F1022TDR F1023ND F1023NDR F1023NDR5 F1029NDR F1029SDR F1039ND F1039SD F1056LD F1056LDP F1056MD F1056MD1 F1056MD5 F1056MDP F1056ND F1056ND1 F1056NDP1 F1056QD F1057LD F1057ND F1058ND F1058ND5 F1059ND F1066LP F1068LD F1068LD1 F1068LD9 F1068QD F1068SD F1068SD1 F1073ND3 F1088LD F1089ND F1089ND5 F1091LD F1091LD1 F1091QD F1092LD F1092MD F1092MD1 F1092MD5 F1092ND F1092ND1 F1092ND5 F1092QD F1096ND3 F1096NDW3 F1096QD3 F1096QDW3 F1096SD3 F10B8MD F10B8ND F10B8ND1 F10B8ND5 F10B8NDW F10B8NDW1 F10B8NDW5 F10B8QD F10B8QDW F10B9LD F10B9LDW F10B9QD F10B9QDW F10B9SD F10C3LD F1211NDP F1211NDR F1211NDR5 F1211TDR F1212NDR F1220ND F1220ND5 F1220NDP F1220NDP5 F1220NDR F1220NDR5 F1220TD F1220TD5 F1220TDR F1221ND F1221NDR F1221NDR5 F1221SDP F1221SDR F1221TD F1222ND F1222ND5 F1222NDP F1222NDR F1222NDR5 F1222SD F1222SDP F1222SDR F1222TD F1222TDR F1222TDR5 F1223ND F1223NDR F1223NDR5 F1229NDR F1239SD F1256LD F1256LD1 F1256MD F1256MD1 F1256MDP F1256ND F1256ND1 F1256NDP1 F1256QD F1256QD1 F1257LD F1257ND F1258ND F1259ND F1268LD F1268LD1 F1289ND F1289ND5 F1291LD1 F1292LD F1292MD F1292MD1 F1292ND F1292ND1 F1292QD F1292QD5 F1296ND3 F1296NDW3 F1296QD3 F1296QDW3 F1296SD3 F1296TD3 F12B8ND F12B8ND1 F12B8ND5 F12B8NDW F12B8NDW1 F12B8NDW5 F12B9LD F12B9LDW F1402FDS F1402FDS5 F1403TD F1403TD5 F1403TDS F1403TDS5 F1403TDS5D F1403TDS6 F1403TDS6D F1406TDS5 F1406TDS6 F1406TDSA F1406TDSE F1406TDSP F1406TDSP5 F1406TDSP6 F1406TDSPA F1406TDSPE F1406TDSR6 F1406TDSR7 F1406TDSRB F1406TDSRU F1409TDS F1409TDS5 F1409TDSR5 F1421TD5 F1496AD3 F8020ND1 F8056LD F8056LDP F8056MD F8056ND F8066LP F8068LD F8068LD1 F8068LD9 F8068SD F8088LD F8091LD F8091LD1 F8092LD F8092MD F8092ND F80B9LD F80C3LD F90C3LD M1089ND5 M1091LD1 M1092ND1 M1222NDR M1222TD3 M1292QD1 WD 10302 NUP WD 80186 N WD 80230N WD-10120ND WD-10130F WD-10130N WD-10130NP WD-10130NU WD-10130NUP WD-10130T WD-10130TUP WD-10131N WD-10131NU WD-10131NUP WD-10132N WD-10132NU WD-10132SU WD-10132T WD-10132TU WD-10150FB WD-10150N WD-10150NU WD-10150NUP WD-10150S WD-10150SU WD-10150SUP WD-10154N WD-10154NP WD-10154SP WD-10154TP WD-10155NU WD-10155NUP WD-10156NU WD-10156NUP WD-10158NP WD-10160N WD-10160NP WD-10160NU WD-10160NUP WD-10160NUV WD-10160S WD-10160SP WD-10160SU WD-10160SUP WD-10160SUV WD-10160TP WD-10160TUP WD-10163N WD-10163S WD-10164N WD-10164NP WD-10164NV WD-10164S WD-10164SP WD-10164SV WD-10164TP WD-10168NP WD-10175ND WD-10175SD WD-10180N WD-10180NU WD-10180NUP WD-10180S WD-10180SP WD-10180SU WD-10180TU WD-10192N WD-10192S WD-10192SV WD-10192T WD-10200ND WD-10202TD WD-10205ND WD-10205SD WD-10207TD WD-10230N WD-10230NU WD-10230T WD-10230TU WD-10240N WD-10240T WD-10260N WD-10260NP WD-10260T WD-10264N WD-10264NP WD-10264SP WD-10264TP WD-10302NP WD-10302SP WD-10302SUP WD-10302TP WD-10302TUP WD-10330NDK WD-10340ND WD-10342TD WD-10344ND WD-10350NDK WD-10353NDK WD-10355NDK WD-10360ND WD-10360NDK WD-10360SD WD-10360SDK WD-10361TDK WD-10362TD WD-10363NDK WD-10365NDK WD-10384N WD-10384T WD-10390ND WD-10390NDK WD-10390SD WD-10390SDK WD-10391TDK WD-10392TD WD-10393NDK WD-10393SDK WD-10395NDK WD-10396TDK WD-10400NDK WD-10400SDK WD-10401TDK WD-10403NDK WD-10403SDK WD-10405NDK WD-10406NDK WD-10406TDK WD-10480N WD-10480NP WD-10480NV WD-10480S WD-10480SP WD-10480SV WD-10480T WD-10480TP WD-10480TV WD-10481 N WD-10481NP WD-10481NV WD-10481S WD-10481T WD-10481TP WD-10481TV WD-10482N WD-10482S WD-10482T WD-10490N WD-10490NP WD-10490NV WD-10490SV WD-10490TP WD-10490TV WD-10491N WD-10491NV WD-10491S WD-10491SV WD-10492N WD-10492NV WD-10492S WD-10492SV WD-10499NE WD-10660N WD-10660T WD-10661N WD-1090FB WD-11230FB WD-12120ND WD-12170ND WD-12170TD WD-12175ND WD-12175SD WD-12200ND WD-12200SD WD-12202TD WD-12205ND WD-12205SD WD-12207TD WD-12220FD WD-12330CDP WD-12330ND WD-12330NDK WD-12331AD WD-12331ADK WD-12340ND WD-12340NDK WD-12341TDK WD-12342TD WD-12344ND WD-12345NDK WD-12350NDK WD-12353NDK WD-12355NDK WD-12360ND WD-12360NDK WD-12360SD WD-12360SDK WD-12361TDK WD-12362TD WD-12363NDK WD-12365NDK WD-12390ND WD-12390NDK WD-12390SD WD-12390SDK WD-12391TDK WD-12392TD WD-12393NDK WD-12393SDK WD-12395ND WD-12395NDK WD-12396TDK WD-12400NDK WD-12400SDK WD-12401TDK WD-12403NDK WD-12403SDK WD-12405NDK WD-12406NDK WD-12406TDK WD-12411TDK WD-12480N WD-12480NP WD-12480NV WD-12480TP WD-12480TV WD-12481N WD-12481NP WD-12481NV WD-12481TP WD-12481TV WD-1290FB WD-13235FB WD-14310FD WD-14311FD WD-14370TD WD-14375TD WD-14376TD WD-14377TD WD-14378TD WD-14379TD WD-80130F WD-80130N WD-80130NP WD-80130NU WD-80130NUP WD-80130T WD-80130TP WD-80130TUP WD-80131N WD-80131NU WD-80131NUP WD-80132N WD-80132NU WD-80132SP WD-80132SU WD-80150N WD-80150NU WD-80150NUP WD-80150NUV WD-80150S WD-80150SU WD-80150SUP WD-80154N WD-80154NP WD-80154S WD-80154SP WD-80155N WD-80155NU WD-80155NUP WD-80155S WD-80155SU WD-80155SUP WD-80156N WD-80156NU WD-80156NUP WD-80156S WD-80156SU WD-80156SUP WD-80157N WD-80157NU WD-80157NUP WD-80157S WD-80157SU WD-80158NP WD-80158SP WD-80160N WD-80160NP WD-80160NU WD-80160NUP WD-80160NUV WD-80160S WD-80160SP WD-80160SU WD-80160SUP WD-80160SUV WD-80163N WD-80163S WD-80164N WD-80164NP WD-80164NV WD-80164S WD-80164SP WD-80164SV WD-80180NU WD-80180NUP WD-80180S WD-80180SU WD-80180TU WD-80185N WD-80185NU WD-80185NUP WD-80185S WD-80185SU WD-80186NU WD-80186NUP WD-80186S WD-80186SU WD-80187N WD-80187NU WD-80187NUP WD-80187S WD-80187SU WD-80192N WD-80192NV WD-80192S WD-80192T WD-80230NU WD-80230T WD-80230TU WD-80240N WD-80240T WD-80250N WD-80250NP WD-80250NU WD-80250NUP WD-80250S WD-80250SP WD-80250SU WD-80250SUP WD-80250TP WD-80250TUP WD-80260N WD-80260NP WD-80260S WD-80260T WD-80264N WD-80264NP WD-80264SP WD-80264TP WD-80266N WD-80267N WD-80302NP WD-80302NUP WD-80302SP WD-80302SUP WD-80302TP WD-80302TUP WD-80305NP WD-80305NUP WD-80305SP WD-80305SUP WD-80306NP WD-80306NUP WD-80306SP WD-80306SUP WD-80307NP WD-80307NUP WD-80307SP WD-80307SUP WD-80384N WD-80384T WD-80480N WD-80480NP WD-80480NV WD-80480S WD-80480SP WD-80480SV WD-80482N WD-80490N WD-80490NP WD-80490NV WD-80490SV WD-80490TP WD-80490TV WD-80499NEV WD-80499NV WD-80660N WD-80660T WD-8090FB WD10170ND WD10170SD WD10170TD WD10180T WD10200SD WD12170SD WD80180N WD80180T WDS10130F WDS10150NU WDS10160N WDS10160NU WDS10160S WDS10160SU WDS10170ND WDS12170ND WDS80130F WDS80150NU WDS80160N WDS80160NU WDS80160S WDS80160SU
