Крестовина барабана стиральной машины Midea, Leran, DEXP (12338100000087)
Описание
Крестовина барабана 12338100000087 предназначена для стиральных машин Midea, а также техники Leran, DEXP, Hansa и других брендов, использующих совместимый барабанный узел. Деталь соединяет барабан с центральным валом и обеспечивает его вращение в подшипниковом узле бака.
Оригинальный каталожный номер Midea — 12338100000087. Для данной крестовины используется заводское обозначение MFS50-10301-302.
Основные характеристики
- Тип запчасти: крестовина барабана с валом
- Назначение: стиральные машины
- Бренд основной применяемости: Midea
- Оригинальный номер Midea: 12338100000087
- Заводское обозначение: MFS50-10301-302
- Альтернативная запись: MFS5010301302
- Посадка под сальник: Ø25 мм
- Посадка под внутренний подшипник: Ø20 мм
- Посадка под наружный подшипник: Ø17 мм
- Подшипники: 6204 + 6203
- Подшипник 6204: 20×47×14 мм
- Подшипник 6203: 17×40×12 мм
- Сальник: 25×52×10/12 мм
- Длина вала: около 92 мм
- Расстояние между опорными зонами подшипников: около 54 мм
- Посадка шкива: 17×14 мм, две лыски
- Крепление шкива: центральным болтом M10
- Крепление крестовины к барабану: 3 винта M8
- Конструкция: трёхлучевая
- Количество: 1 шт.
- Состояние: Новое
Оригинальные номера и маркировки
12338100000087 — оригинальный каталожный номер Midea.
MFS50-10301-302 — заводское обозначение / маркировка крестовины, непосредственно связанная с 12338100000087.
Также встречаются варианты записи:
- MFS5010301302
- MFS50 10301 302
В каталогах встречается более позднее или альтернативное исполнение:
MFS50-ES1002-A0712-302
Некоторые поставщики прямо обозначают его как замену MFS50-10301-302.
1034517 встречается как дополнительный торговый cross-reference.
Размеры вала и посадок
Для данной крестовины устойчиво подтверждаются:
- Ø25 мм — поверхность под сальник;
- Ø20 мм — посадка под подшипник 6204;
- Ø17 мм — посадка под подшипник 6203.
Соответствующий подшипниковый узел:
6204 + 6203 + сальник 25×52×10/12 мм.
Расстояние между опорными зонами подшипников составляет около 54 мм.
Расстояние от оси вала до точки крепления барабана в разных каталогах указывается примерно 232 мм, а до края луча — около 238–240 мм. Эти размеры зависят от методики измерения и являются дополнительными контрольными параметрами.
Комплектация
- крестовина барабана с валом — 1 шт.
Подшипники, сальник, шкив, центральный болт и крепёж к барабану в комплект не входят.
Особенности конструкции

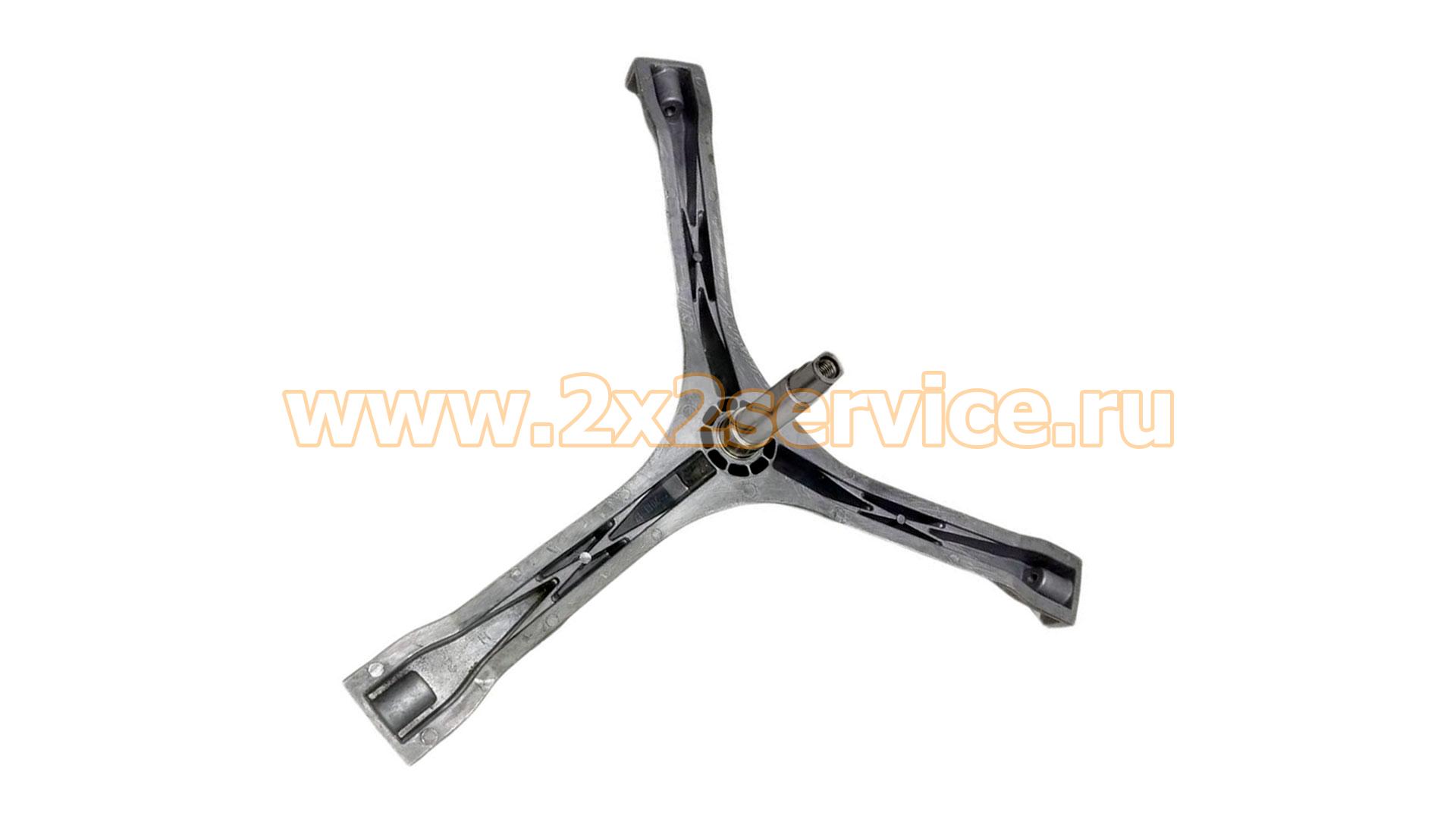

Крестовина имеет трёхлучевую конструкцию с центральным ступенчатым стальным валом.
На валу расположены:
- рабочая поверхность Ø25 мм под сальник;
- посадка Ø20 мм под подшипник 6204;
- посадка Ø17 мм под подшипник 6203;
- посадочная зона шкива размером около 17×14 мм с двумя плоскими гранями.
Шкив фиксируется центральным болтом M10.
Крестовина крепится к барабану тремя винтами M8.
Совместимость
12338100000087 применяется прежде всего в стиральных машинах Midea.
Также крестовины этой геометрии встречаются в технике:
- Leran;
- DEXP;
- Hansa;
- KRAFT;
- отдельных моделях других брендов на совместимой платформе.
Совместимость необходимо проверять по полной модели, индустриальному коду машины и геометрии крестовины.
Как правильно подобрать
Перед заказом необходимо сверить:
- марку и полную модель стиральной машины;
- индустриальный / заводской код;
- номер старой крестовины;
- маркировку MFS50-10301-302;
- длину вала около 92 мм;
- посадку под сальник Ø25 мм;
- посадки под подшипники Ø20 и Ø17 мм;
- подшипники 6204 и 6203;
- сальник 25×52×10/12 мм;
- форму и длину лучей;
- расположение крепёжных отверстий;
- посадку и крепление шкива.
Основные идентификационные параметры:
12338100000087 / MFS50-10301-302 + вал около 92 мм + Ø25/20/17 мм + 6204/6203 + сальник 25×52×10/12 мм.
Причины неисправности / диагностика
Замена крестовины может потребоваться при:
- трещинах или разрушении лучей;
- сильной коррозии алюминиевой части;
- повреждении центрального вала;
- выработке посадочных поверхностей под подшипники;
- повреждении рабочей поверхности под сальник;
- сильном люфте барабана;
- перекосе барабана;
- биении и постороннем металлическом шуме при вращении.
При повреждении крестовины необходимо проверить состояние подшипников и сальника. Попадание воды через изношенный сальник может привести к коррозии подшипников и рабочих поверхностей вала.
Монтаж
Перед ремонтом стиральную машину необходимо отключить от электросети и водоснабжения.
Для замены крестовины требуется демонтаж бака и извлечение барабана. Перед установкой необходимо сравнить новую и снятую детали по длине и диаметрам вала, форме лучей, расположению крепёжных отверстий и посадке шкива.
При ремонте рекомендуется проверить и при необходимости заменить подшипники 6204 и 6203, а также сальник 25×52×10/12 мм.
После сборки барабан должен вращаться свободно, без заметного люфта, заеданий и биения.
