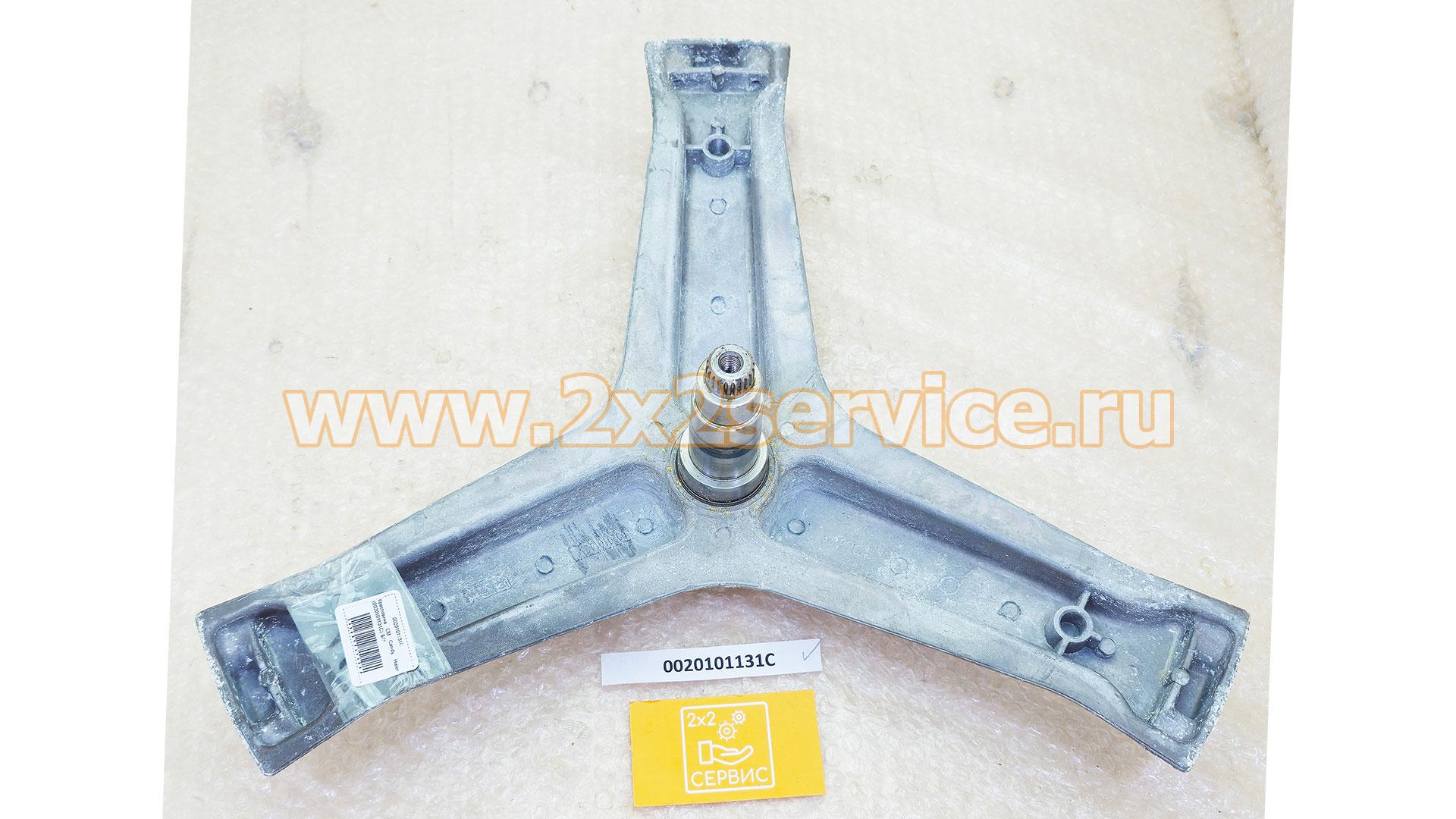

Крестовина барабана стиральной машины Haier, б/у (0020101131C)
Описание
Оригинальная крестовина барабана Haier 0020101131C предназначена для стиральных машин Haier соответствующих серий. Деталь крепится к задней части барабана и через центральный вал обеспечивает его опору и вращение в подшипниковом узле бака.
0020101131C является оригинальным каталожным номером Haier. Для данного исполнения подтверждаются посадки под подшипники 6306 и 6307, втулка под сальник около Ø45 мм и общая высота вала около 104–105 мм.
Основные характеристики
- Тип запчасти: крестовина барабана
- Назначение: стиральные машины
- Производитель / бренд оригинальной детали: Haier
- OEM Haier: 0020101131C
- Высота вала: около 104 мм
- Посадка под подшипник: Ø35 мм
- Посадка под подшипник: Ø30 мм
- Подшипники: 6307 и 6306
- Подшипник 6307: 35×80×21 мм
- Подшипник 6306: 30×72×19 мм
- Рабочий диаметр втулки под сальник: около Ø45 мм
- Типовой сальник: 45×80,05×9,5/12 мм
- Конструкция: 3 широких луча
- Количество отверстий крепления на каждом луче: 2
- Количество: 1 шт.
- Состояние: б/у
Состояние: б/у. Деталь ранее эксплуатировалась. Состояние, внешний вид и наличие следов эксплуатации необходимо оценивать по фотографиям конкретного продаваемого экземпляра.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
Оригинальные номера и маркировки
0020101131C — основной оригинальный каталожный номер Haier.
20101131C — запись номера без начальных нулей. Это не отдельный OEM.
На оригинальных крестовинах этого исполнения встречаются маркировки:
- V12704
- 0020101131C
- на валу — 1134 C
Маркировка V12704 не является достаточным идентификатором сама по себе, поскольку подобные литейные обозначения могут встречаться на других крестовинах.
В сторонних каталогах также указывается Candy 49111407 как взаимозаменяемый номер. Его правильнее использовать как межбрендовый cross-reference, а не как второй OEM Haier.
Комплектация
- крестовина барабана с валом — 1 шт.
Особенности конструкции
Крестовина имеет трёхлучевую конструкцию с широкими лучами и центральным стальным валом.
Основные рабочие зоны вала:
- около Ø45 мм — рабочая поверхность сальника;
- Ø35 мм — посадка под подшипник 6307;
- Ø30 мм — посадка под подшипник 6306.
Общая высота вала составляет примерно 104 мм.
Для крестовины также указывается длина луча около 225 мм от центра, однако этот размер желательно проверить на конкретном экземпляре, поскольку методика измерения лучей у разных поставщиков может отличаться.
Совместимость
Крестовина Haier 0020101131C подтверждается для нескольких стиральных и стирально-сушильных машин Haier.
Для точного подбора необходимо использовать не только название модели, но и полный Product Code.
Как правильно подобрать
Перед заказом рекомендуется сверить:
- полную модель стиральной машины;
- Product Code;
- OEM крестовины;
- высоту вала;
- посадку под сальник около Ø45 мм;
- посадки под подшипники Ø35 и Ø30 мм;
- подшипники 6307 и 6306;
- размер сальника;
- форму и длину лучей;
- расположение крепёжных отверстий;
- крепление шкива.
Наиболее характерное сочетание для данной позиции:
Haier 0020101131C + вал около 104 мм + Ø45/35/30 мм + подшипники 6307/6306.
Причины неисправности / диагностика
Крестовину необходимо заменить при:
- трещинах или разрушении одного из лучей;
- выраженной коррозии алюминиевой части;
- повреждении или износе вала;
- износе посадочных мест под подшипники;
- повреждении рабочей поверхности под сальник;
- сильном радиальном люфте барабана;
- перекосе барабана;
- заметном биении при вращении.
Также необходимо осмотреть поверхность Ø45 мм, по которой работает сальник. Глубокая выработка или коррозия в этой зоне может привести к протечке и быстрому повреждению новых подшипников.
Монтаж
Перед ремонтом стиральную машину необходимо отключить от электросети и водоснабжения.
Для замены крестовины требуется демонтаж бака и извлечение барабана. Перед установкой необходимо сравнить приобретаемую деталь со снятой крестовиной по валу, посадочным диаметрам, длине лучей и расположению креплений.
При ремонте рекомендуется проверить подшипники 6306/6307 и сальник. После окончательной сборки барабан должен вращаться свободно, без заметного люфта, заеданий и биения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 3 000 г
Габариты в упаковке: 50.00 × 50.00 × 15.00 см
Применение
HW60-10266A HW70-BP12758S HW70-BP12758
