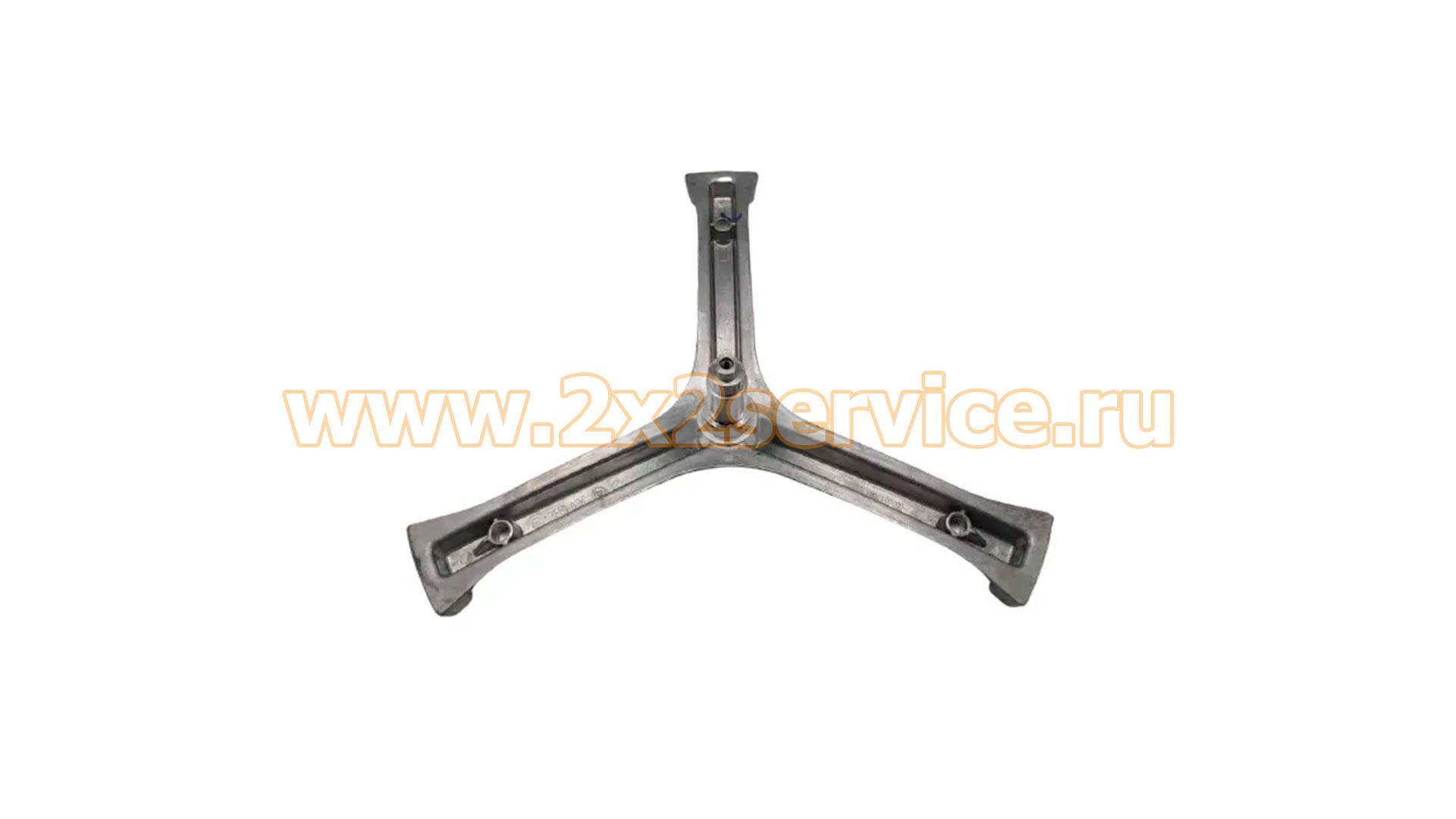

Крестовина барабана стиральной машины Haier (0020100451C)
Описание
Крестовина барабана 0020100451C предназначена для стиральных машин Haier соответствующих серий. Деталь закрепляется на задней части барабана и через центральный вал обеспечивает его опору и вращение в подшипниковом узле бака.
Для крестовины 0020100451C подтверждаются посадочные диаметры вала Ø40 / Ø30 / Ø25 мм: Ø40 мм под рабочую поверхность сальника, Ø30 мм и Ø25 мм под подшипники. Используется подшипниковая пара 6306 + 6305 и сальник типоразмера 40×72×10/11,5 мм.
Основные характеристики
- Тип запчасти: крестовина барабана
- Назначение: стиральные машины
- Бренд техники: Haier
- Каталожный номер: 0020100451C
- Посадка под сальник: Ø40 мм
- Посадка под внутренний подшипник: Ø30 мм
- Посадка под внешний подшипник: Ø25 мм
- Внутренний подшипник: 6306, 30×72×19 мм
- Внешний подшипник: 6305, 25×62×17 мм
- Совместимый сальник: 40×72×10/11,5 мм
- Крепление шкива: под болт
- Количество: 1 шт.
- Состояние: Новое
Высота вала в каталогах указывается немного по-разному — примерно 85–88 мм, что, вероятно, связано со способом измерения. Поэтому точную длину вала для конкретной складской детали желательно указать после фактического замера.
Номера и cross-reference
0020100451C — основной каталожный номер крестовины Haier.
20100451C — сокращённая запись номера без начальных нулей.
49055350 — распространённый cross-reference для крестовины 0020100451C. Его можно использовать для поиска и подбора, но без подтверждения официальным каталогом Haier я бы не обозначал его как отдельный OEM Haier.
Связанный оригинальный номер узла в сборе: Haier 0020806274F
Комплектация
- крестовина барабана — 1 шт.
Особенности конструкции
Крестовина выполнена в виде трёхлучевой опоры с центральным стальным валом.
На валу расположены три основные рабочие зоны:
- Ø40 мм — рабочая поверхность сальника;
- Ø30 мм — посадка под подшипник 6306;
- Ø25 мм — посадка под подшипник 6305.
Шкив устанавливается с фиксацией центральным болтом.
Длина лучей в сторонних каталогах указывается неодинаково. Встречаются значения около 220–245 мм в зависимости от точки начала измерения, поэтому этот параметр лучше заносить в карточку только после измерения конкретной детали.
Совместимость
Крестовина 0020100451C подтверждается для следующих стиральных машин Haier:
HW60-10266A
HW70-BP12758
HW70-BP12758S
Для точного подбора необходимо учитывать не только название модели, но и полный Product Code.
Как правильно подобрать
Перед заказом рекомендуется сверить:
- модель стиральной машины;
- Product Code;
- номер установленной крестовины;
- длину вала;
- посадочный диаметр под сальник — Ø40 мм;
- посадку под подшипник 6306 — Ø30 мм;
- посадку под подшипник 6305 — Ø25 мм;
- размер сальника;
- крепление шкива;
- геометрию лучей;
- расположение отверстий крепления к барабану.
Особенно характерное сочетание для данной позиции:
0020100451C + Ø40/30/25 мм + 6306/6305 + сальник 40×72×10/11,5 мм.
Причины неисправности / диагностика
Крестовину заменяют при:
- разрушении или трещинах лучей;
- сильной коррозии алюминиевой части;
- повреждении или износе вала;
- износе посадочных мест под подшипники;
- повреждении рабочей поверхности под сальник;
- заметном люфте барабана;
- перекосе барабана относительно бака;
- сильном биении при вращении.
Повреждение крестовины часто сопровождается износом подшипников и сальника. При ремонте рекомендуется проверить весь подшипниковый узел.
Монтаж
Перед ремонтом стиральную машину необходимо отключить от электросети и водоснабжения.
Для замены крестовины требуется демонтаж бака и извлечение барабана. После разборки необходимо проверить состояние барабана, креплений, посадочных мест, подшипников и сальника.
Перед установкой следует сравнить новую и снятую крестовины по длине и диаметрам вала, расположению лучей, крепёжным отверстиям и типу фиксации шкива.
При замене подшипников следует использовать соответствующую пару 6306 и 6305 и проверить состояние сальника. После окончательной сборки барабан должен вращаться свободно, без заеданий, выраженного люфта и биения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 3 000 г
Габариты в упаковке: 50.00 × 50.00 × 15.00 см
Применение
HW60-10266A HW70-BP12758S HW70-BP12758
