Крестовина барабана стиральной машины Haier (0020100450B)
Описание
Оригинальная крестовина барабана Haier 0020100450B предназначена для стиральных машин Haier соответствующих серий. Деталь соединяется с барабаном и через вал обеспечивает его опору и вращение в подшипниковом узле бака.
0020100450B является оригинальным каталожным номером Haier. С этой же оригинальной позицией связан сервисный номер 49052173. Официальный каталог запчастей Haier подтверждает 0020100450B как оригинальную крестовину бака.
Основные характеристики
- Тип запчасти: крестовина барабана
- Назначение: стиральные машины
- Производитель / бренд оригинальной детали: Haier
- OEM Haier: 0020100450B
- Связанный оригинальный номер: 49052173
- Общая длина вала: около 88 мм
- Посадка под внутренний подшипник: Ø25 мм
- Посадка под внешний подшипник: Ø20 мм
- Посадочный диаметр под сальник: Ø35 мм
- Подшипники: 6205 и 6204
- Подшипник 6205: 25×52×15 мм
- Подшипник 6204: 20×47×14 мм
- Рекомендуемый размер сальника: 35×56×10/11,5 мм
- Крепление шкива: под болт M8
- Количество: 1 шт.
- Состояние: Новое
Оригинальные номера и маркировки
0020100450B — основной оригинальный каталожный номер Haier.
49052173 — связанный оригинальный сервисный номер Haier для той же крестовины.
20100450B — сокращённая запись номера 0020100450B.
На самих крестовинах встречаются литейные / производственные маркировки:
- 0450B
- V12704
- V13169
- V14091
Маркировка может отличаться между производственными партиями и сама по себе не является достаточным основанием для подбора.
Комплектация
- крестовина барабана с валом — 1 шт.
Особенности конструкции

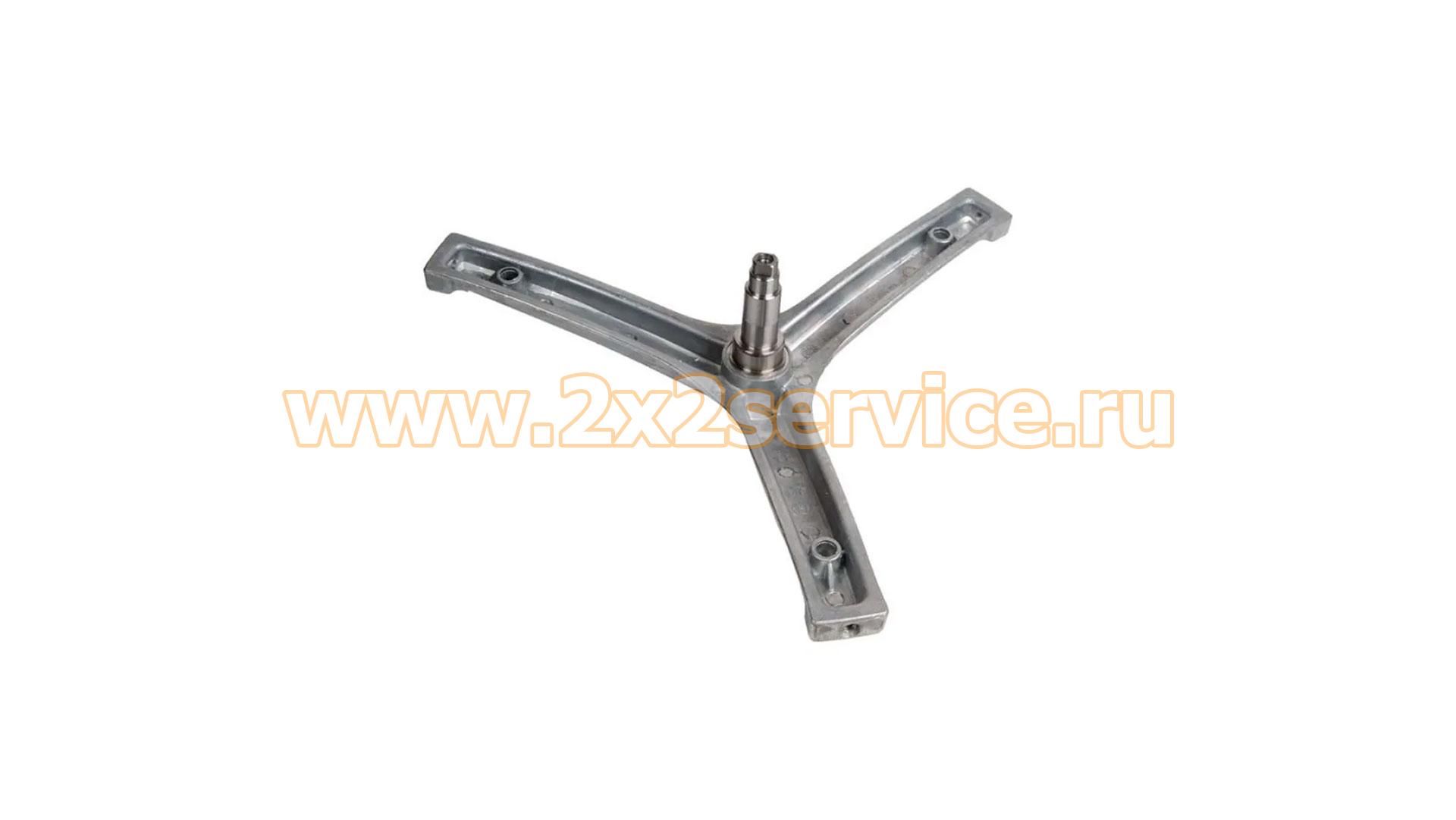

Крестовина представляет собой трёхлучевую опору барабана с центральным стальным валом.
На валу предусмотрены отдельные посадочные поверхности:
- Ø35 мм — рабочая поверхность сальника;
- Ø25 мм — посадка под подшипник 6205;
- Ø20 мм — посадка под подшипник 6204.
Шкив фиксируется на валу болтом M8. Для одного из подтверждённых исполнений также указывается крепление крестовины к барабану тремя болтами M8.
Длину лучей в характеристики лучше вносить после измерения конкретной детали: внешние каталоги приводят разные значения.
Совместимость
Крестовина 0020100450B подтверждена для ряда стиральных машин Haier, в том числе:
HW60-1010AN
SM 58 W
HW50-1010A
WMS 0850 W
HW50-10866
HW60-1011N
WMS 31106 WD
HW60-1029A
HW60-10636A
HW60-10636
HW60-1029
HW60-1029AN
При подборе необходимо использовать не только название модели, но и полный Product Code. Для Haier одна и та же модель может иметь различные производственные исполнения.
Как правильно подобрать
Перед заказом необходимо сверить:
- модель стиральной машины;
- полный Product Code;
- OEM крестовины;
- общую длину вала;
- диаметры посадок Ø35 / Ø25 / Ø20 мм;
- используемые подшипники 6204 и 6205;
- размер сальника;
- тип крепления шкива;
- геометрию и длину лучей;
- расположение отверстий крепления к барабану.
Особенно надёжное сочетание для данной позиции:
Haier 0020100450B / 49052173 + вал около 88 мм + Ø35/25/20 мм + подшипники 6205/6204.
Причины неисправности / диагностика
Необходимость замены крестовины может возникнуть при:
- разрушении или трещинах одного из лучей;
- коррозии алюминиевой части крестовины;
- повреждении или значительном износе вала;
- износе посадочных мест под подшипники;
- повреждении рабочей поверхности под сальник;
- появлении сильного люфта барабана;
- перекосе барабана относительно бака;
- постороннем шуме и биении при вращении.
Коррозия крестовины нередко развивается после попадания воды через изношенный сальник и подшипниковый узел.
При ремонте желательно одновременно оценить состояние подшипников 6204/6205 и сальника. Установка новой крестовины с изношенными подшипниками или повреждённым сальником может привести к повторному повреждению узла.
Монтаж
Перед ремонтом стиральную машину необходимо отключить от электросети и водоснабжения.
Для замены крестовины требуется демонтаж бака и барабана. После разборки необходимо очистить посадочные поверхности и проверить состояние барабана, подшипникового узла и креплений.
Перед окончательной сборкой рекомендуется сравнить новую крестовину со снятой деталью по длине вала, посадочным диаметрам, расположению лучей и крепёжных отверстий.
При установке новых подшипников и сальника необходимо исключить перекос и повреждение посадочных поверхностей. После сборки барабан должен вращаться свободно, без заметного радиального люфта, заеданий и биения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 3 000 г
Габариты в упаковке: 50.00 × 50.00 × 15.00 см
Применение
Haier HW60-1010AN — CE0JG9E0M00 SM 58 W — CE0JGME0M00 HW50-1010A — CE0JG1E0H00 WMS 0850 W — CE0JGLE0M00 HW50-10866 — CE0HWBE0H00 HW60-1011N — CE0JG4E0M00 WMS 31106 WD — CE0JG4E0L00 HW60-1029A — CE0JGZE0M00 HW60-10636A — CE0JG2E0L00 HW60-10636 — CE0JG5E0M00 HW60-1029 — CE0JGAE0M00 HW60-1029AN — CE0JG1E0B00
