Генератор озона стиральной машины Whirlpool 488000628614 QX-CY003, б/у (C00628614)
Описание
Генератор озона Whirlpool C00628614 / 488000628614 предназначен для стиральных машин Whirlpool, оборудованных системой озонирования. Узел генерирует озон и является частью штатной системы обработки белья и внутреннего пространства машины в моделях, где предусмотрена функция озонирования.
Номер C00628614 и сервисный номер 488000628614 относятся к одной оригинальной детали Whirlpool. В сервисной документации узел обозначен как Ozone generator integrated assembly — интегрированный генератор озона. Для Whirlpool WM E104A W RU генератор указан отдельной позицией №024.

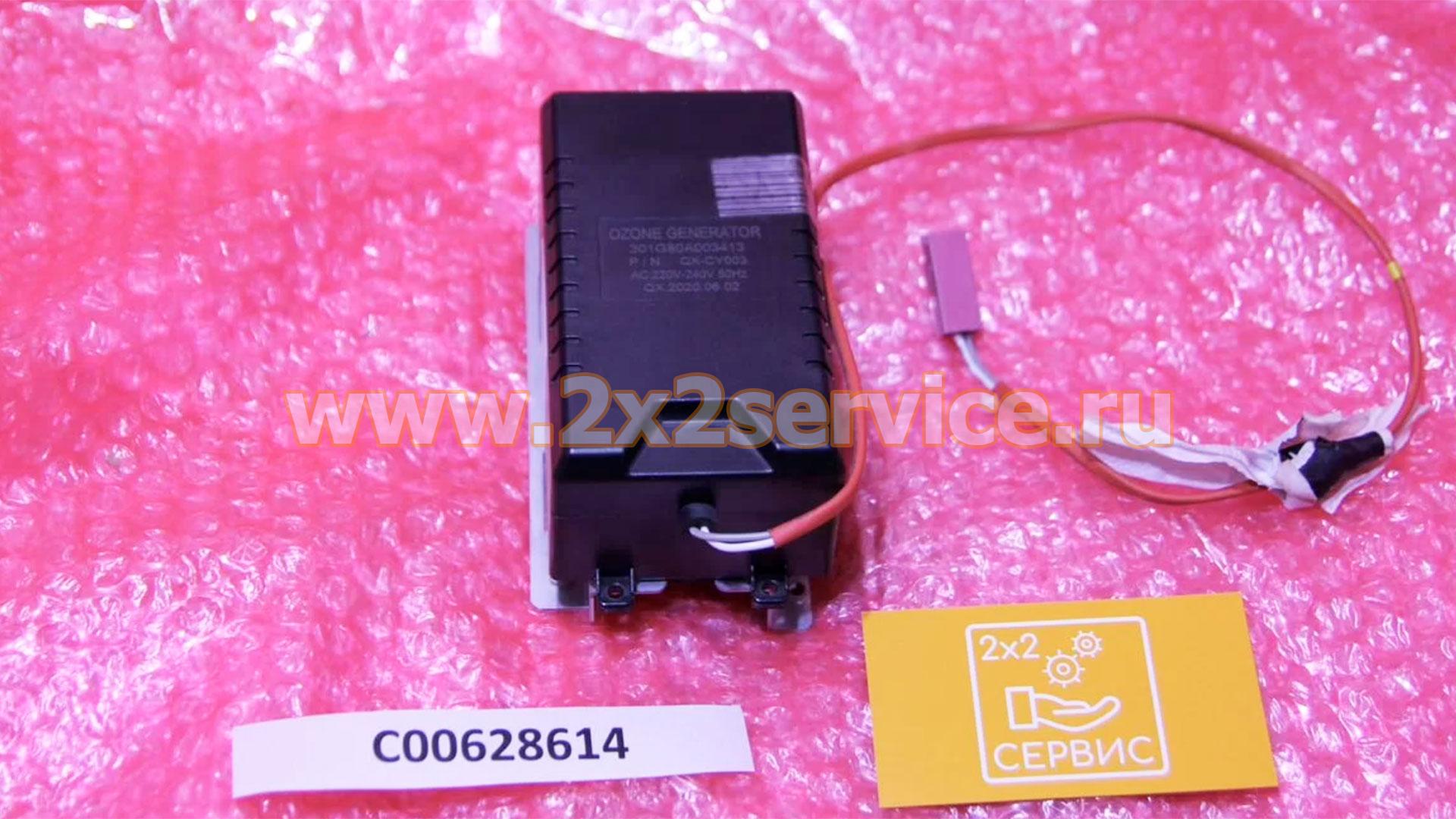

На корпусе конкретного товара нанесена маркировка OZONE GENERATOR, P/N QX-CY003, код 301G80A003413 и электрические параметры AC 220–240 V, 50 Hz.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Тип детали: генератор озона / озонатор
- Назначение: узел системы озонирования стиральной машины
- Бренд техники: Whirlpool
- OEM / код Whirlpool: C00628614
- Сервисный номер Whirlpool: 488000628614
- P/N компонента: QX-CY003
- Дополнительная маркировка: 301G80A003413
- Маркировка на корпусе: OZONE GENERATOR
- Рабочее напряжение по маркировке: AC 220–240 В
- Частота: 50 Гц
- Дополнительная маркировка: QX.2020.06.02
- Состояние: б/у
- Комплектация: 1 генератор озона
Состояние товара: б/у. Деталь ранее эксплуатировалась.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
ОРИГИНАЛЬНЫЕ НОМЕРА И МАРКИРОВКИ
- C00628614 — код оригинальной детали Whirlpool
- 488000628614 — сервисный номер Whirlpool того же узла
- QX-CY003 — P/N, нанесённый на генератор озона
- 301G80A003413 — маркировка компонента
- QX.2020.06.02 — дополнительная маркировка корпуса
СОВМЕСТИМОСТЬ
Генератор озона C00628614 / 488000628614 подтверждён для стиральных машин Whirlpool:
- WM E104A W RU — 12NC 859991585060
- WM E104A S RU — 12NC 859991585070
Для обоих исполнений сервисные каталоги Whirlpool указывают генератор озона C00628614 / 488000628614.
Для моделей WM E104A W RU и WM E104A S RU также подтверждается наличие штатной технологии озонирования.
При подборе необходимо ориентироваться прежде всего на полный 12NC / Service No, поскольку внешне похожие электронные узлы могут иметь другие характеристики или интерфейсы подключения.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Генератор озона является отдельным электрическим узлом стиральной машины и входит в штатную систему озонирования.
На корпусе данного экземпляра указано:
- OZONE GENERATOR
- 301G80A003413
- P/N: QX-CY003
- AC 220V–240V 50Hz
- QX.2020.06.02
Это позволяет достаточно точно идентифицировать конкретное исполнение детали.
Генератор озона не следует путать с:
- ионизатором воздуха;
- нагревательным элементом;
- насосом;
- модулем управления;
- датчиком качества воздуха.
В сервисной схеме Whirlpool генератор озона, силовой модуль ACU и модуль управления двигателем MCU имеют собственные отдельные позиции и OEM.
КАК ПРАВИЛЬНО ПОДОБРАТЬ ГЕНЕРАТОР ОЗОНА
Перед заказом необходимо проверить:
- код Whirlpool — C00628614;
- сервисный номер — 488000628614;
- P/N установленного генератора — QX-CY003;
- маркировку корпуса;
- рабочее напряжение — 220–240 В;
- частоту — 50 Гц;
- форму электрических разъёмов;
- крепления;
- полный 12NC стиральной машины.
Для WM E104A особенно удобно проверять технику по 12NC:
- 859991585060 — белое исполнение WM E104A W RU;
- 859991585070 — серое исполнение WM E104A S RU.
ПРИЧИНЫ НЕИСПРАВНОСТИ
Генератор озона может потребовать замены при:
- отсутствии работы функции озонирования;
- неисправности высоковольтной части генератора;
- повреждении электронных компонентов;
- повреждении корпуса;
- окислении или повреждении разъёмов;
- обрыве соединений;
- неисправности после попадания влаги.
Если озонирование не работает, перед заменой генератора желательно проверить также питание узла, проводку, разъёмы и управляющую электронику машины.
МОНТАЖ
Перед заменой необходимо полностью отключить стиральную машину от электросети.
При установке следует:
- сверить OEM и P/N нового узла;
- проверить соответствие разъёмов;
- правильно установить генератор в штатное место;
- надёжно зафиксировать электрические соединения;
- не допускать повреждения изоляции и корпуса;
- после сборки проверить работу системы озонирования.
Узел работает от сетевого напряжения 220–240 В, поэтому диагностику и ремонт электрической части рекомендуется выполнять специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 500 г
Габариты в упаковке: 20.00 × 10.00 × 10.00 см
