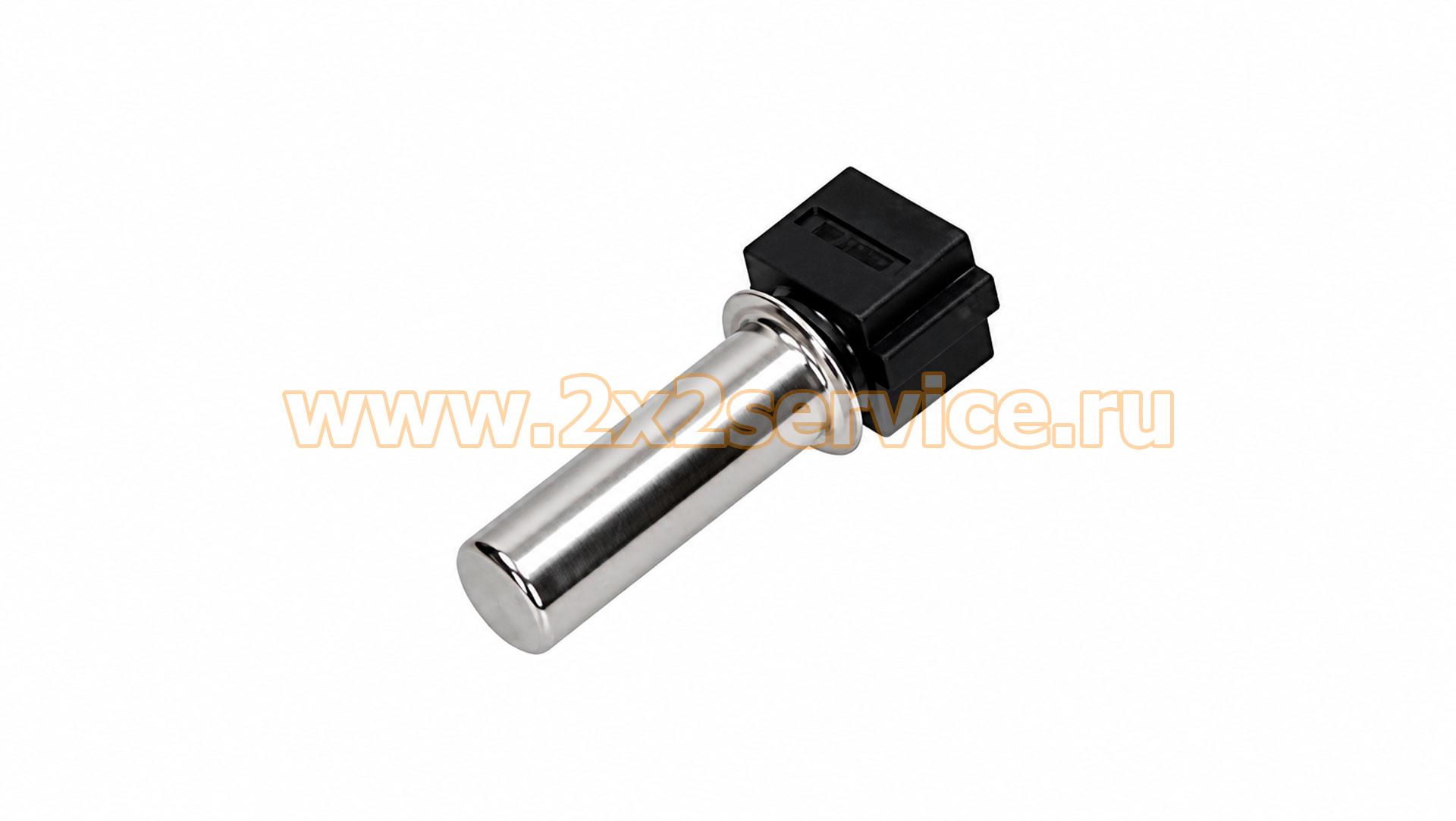

Датчик температуры сушки Midea GA00.611 17438100001352 (WF3I502)
Описание
Датчик температуры Midea WF3I502 / GL GA00.611 предназначен для контроля температуры в системе сушки стирально-сушильных машин Midea и совместимой техники на данной платформе.
Для исполнения WF3I502 GA00.611 подтверждается оригинальный номер Midea 17438100001352.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Тип детали: датчик температуры / NTC-датчик
- Назначение: контроль температуры в системе сушки
- Положение по сервисной документации: drum-out
- Бренд: Midea
- Оригинальный номер Midea: 17438100001352
- Предыдущий номер Midea: 302411600802
- Маркировка исполнения: WF3I502
- Маркировка: GL GA00.611 / GA00-611
- Тип техники: стирально-сушильные машины
- Сопротивление: 4.8 кОм
- Состояние: новое
- Комплектация: 1 датчик температуры
Midea использует 17438100001352 как самостоятельный датчик температуры. В одной и той же стирально-сушильной машине он может присутствовать одновременно с другим температурным датчиком 17438100001351 и отдельным термоограничителем 17400513000457, что подтверждает, что это разные элементы температурного контроля сушильного узла.
ОРИГИНАЛЬНЫЕ НОМЕРА И МАРКИРОВКИ
- 17438100001352 — оригинальный номер Midea
- 302411600802 — предыдущий номер Midea
- WF3I502 — маркировка / обозначение исполнения датчика
- GL GA00.611 / GA00-611 — маркировка датчика
СОВМЕСТИМОСТЬ
Датчик 17438100001352 / WF3I502 применяется в стирально-сушильной технике Midea.
Подтверждённые модели:
- Midea US-FC70-DS12DSH
- Midea US-FC70-DS12DSH/C0401E
- Midea MFL70
- Midea MFL70D1211S
ОСОБЕННОСТИ КОНСТРУКЦИИ
WF3I502 является электронным температурным датчиком, используемым в системе контроля температурного режима стирально-сушильной машины.
Для этой платформы сервисная схема Midea различает:
- датчик температуры drum-out — 302411600802, современный номер 17438100001352;
- другой датчик температуры;
- отдельный температурный ограничитель;
- корпус и канал сушильного тракта.
Основные поисковые и технические названия:
- датчик температуры сушки;
- NTC-датчик температуры;
- датчик сушильного тракта;
- датчик температуры воздуха;
- drum-out temperature sensor.
КАК ПРАВИЛЬНО ПОДОБРАТЬ ДАТЧИК ТЕМПЕРАТУРЫ
Перед заказом необходимо проверить:
- OEM — 17438100001352;
- предыдущий номер — 302411600802;
- маркировку — WF3I502;
- маркировку корпуса — GA00.611 / GA00-611;
- модель техники;
- полный Product / Industrial Code;
- форму корпуса датчика;
- разъём;
- место установки.
ПРИЧИНЫ НЕИСПРАВНОСТИ
Датчик температуры может потребовать замены при:
- обрыве чувствительного элемента;
- коротком замыкании;
- отклонении температурной характеристики;
- повреждении корпуса;
- повреждении контактов;
- окислении разъёма;
- нестабильном сигнале при изменении температуры.
Неисправность датчика в стирально-сушильной машине может проявляться:
- неправильной работой режима сушки;
- преждевременным завершением сушки;
- недостаточным или чрезмерным нагревом;
- увеличенной продолжительностью программы;
- ошибкой температурного контроля.
При диагностике необходимо проверять также проводку, разъёмы, нагреватель сушки и другие датчики температурной цепи.
МОНТАЖ
Перед заменой необходимо полностью отключить технику от электросети.
При установке следует:
- сверить номер и маркировку датчика;
- отсоединить электрический разъём;
- аккуратно демонтировать старую деталь;
- проверить состояние посадочного места;
- установить новый датчик в штатное положение;
- надёжно подключить разъём;
- после сборки проверить работу режима сушки.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 2.00 см
Применение
Midea US-FC70-DS12DSH — 17438100001352 US-FC70-DS12DSH/C0401E — 17438100001352 MFL70 — 17438100001352 MFL70D1211S — 17438100001352
