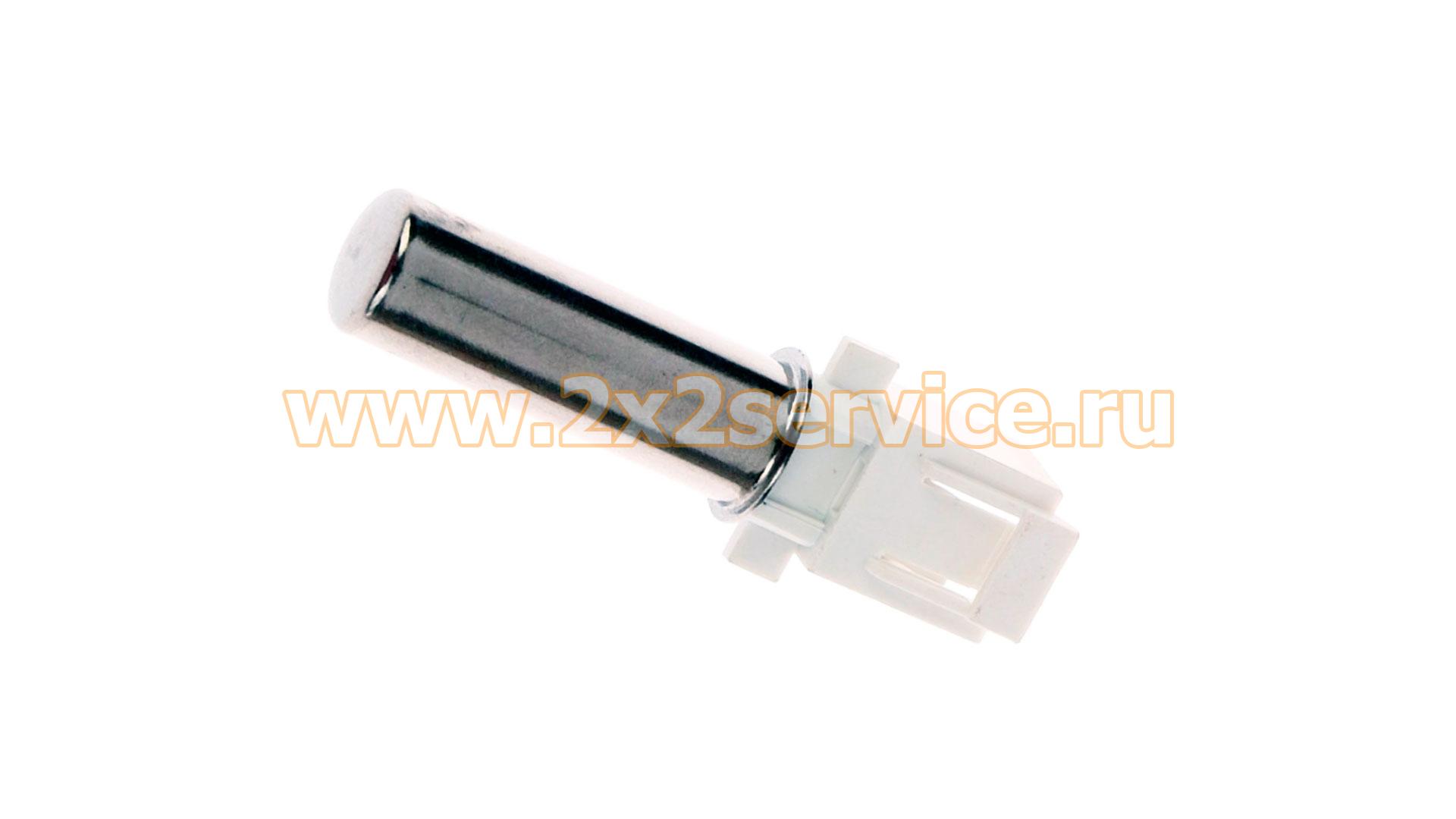

NTC-датчик температуры модуля сушки Haier 10 кОм (0024000259A)

Бренд: Haier

Подходит для: Haier, Candy,

Вид запчасти: Датчик

Состояние: Новое

605 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

NTC-датчик температуры Haier 0024000259A предназначен для контроля температуры в системе сушки стирально-сушильных машин Haier и совместимой техники Haier Group. Деталь устанавливается в воздушном тракте модуля сушки и передаёт электронному модулю информацию о текущей температуре.

В специализированном каталоге для 0024000259A прямо указано, что датчик расположен в вентиляционном канале сушильного узла стирально-сушильной машины.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Тип детали: NTC-датчик температуры
Назначение: контроль температуры модуля сушки
Бренд: Haier
Оригинальный номер: 0024000259A
Связанный каталожный номер Haier Group: 49056439
Маркировка исполнения: V13145 GL 10K
Сопротивление: 10 кОм
Диаметр чувствительной части: 10 мм
Длина чувствительной части: 30 мм
Общая длина датчика: около 51 мм
Ширина корпуса: около 20 мм
Высота корпуса: около 14 мм
Тип техники: стирально-сушильные машины / сушильные машины соответствующих платформ
Состояние: новое
Комплектация: 1 датчик температуры

Размеры Ø10 мм × 30 мм для чувствительной части и габариты корпуса 51×20×14 мм приведены профильным каталогом именно для исполнения с маркировкой V13145GL10K, то есть совпадающего с товаром в вашей карточке.

Маркировка 10K и профильные каталоги подтверждают номинал 10 кОм. При этом температуру, при которой нормируется это сопротивление, в H1 и основных характеристиках я бы не фиксировал без документации изготовителя.

ОРИГИНАЛЬНЫЕ НОМЕРА И МАРКИРОВКИ

0024000259A — оригинальный каталожный номер Haier
V13145 GL 10K / V13145GL10K — маркировка исполнения датчика
49056439 — связанный каталожный номер Haier Group, используемый в современных европейских каталогах

СОВМЕСТИМОСТЬ

Датчик 0024000259A применяется в стирально-сушильных машинах и сушильной технике Haier соответствующих платформ.

Подтверждённое применение включает:

Haier HWD70-BP14929A
Haier HWD70-BP14929B
Haier HWD70-BP14929S
Haier HWD80-BP14929A
Haier HWD80-BP14929S
Haier HWD80-BP14959A
Haier HWD80-BP14959B
Haier HWD80-BP14979
Haier HWD80-BP14979S
Haier HWD100-B14979
Haier HWD100-BD1499U1
Haier HWD120-B1558U
Haier HWD120-BD14378
Haier HWD80-B14686
Haier HD70-A2979U1
Haier HD70-A929E
Haier HD100-A2387U1
Haier HD105-A2336

В современной номенклатуре Haier Group этот же датчик также используется в технике Candy / Hoover и некоторых сушильных машинах после объединения платформ группы. Это подтверждается каталогами под номером 49056439.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Датчик представляет собой температурный зонд с цилиндрической чувствительной частью диаметром 10 мм и длиной около 30 мм.

В стирально-сушильных машинах Haier он устанавливается в воздушном тракте сушильного модуля. Во время работы сопротивление чувствительного элемента изменяется в зависимости от температуры, а электронный модуль использует полученный сигнал для контроля температурного режима.

Основные функции:

контроль температуры воздушного потока;
участие в управлении нагревом системы сушки;
поддержание заданного температурного режима;
контроль корректной работы сушильного узла.

КАК ПРАВИЛЬНО ПОДОБРАТЬ ДАТЧИК ТЕМПЕРАТУРЫ

Перед заказом необходимо проверить:

оригинальный номер — 0024000259A;
маркировку — V13145 GL 10K;
номинал — 10 кОм;
диаметр чувствительной части — 10 мм;
длину чувствительной части — 30 мм;
форму корпуса;
электрический разъём;
модель техники;
Product Code / полный код исполнения.

Подбор только по сопротивлению 10 кОм нежелателен: NTC-датчики с одинаковым номиналом могут отличаться геометрией, разъёмом и температурной характеристикой.

ПРИЧИНЫ НЕИСПРАВНОСТИ

Датчик температуры может потребовать замены при:

обрыве чувствительного элемента;
коротком замыкании;
значительном отклонении сопротивления;
повреждении корпуса;
повреждении или окислении контактов;
нестабильном изменении сопротивления при нагреве.

При неисправности датчика в стирально-сушильной машине возможны:

отсутствие или прерывание сушки;
неправильная температура воздушного потока;
преждевременное отключение нагрева;
ошибка температурного контроля;
увеличение продолжительности программы сушки.

При диагностике необходимо проверить также проводку, разъём, нагревательный узел и другие элементы системы сушки.

МОНТАЖ

Перед заменой необходимо полностью отключить технику от электросети.

При установке следует:

отсоединить разъём старого датчика;
аккуратно извлечь датчик из посадочного места;
проверить состояние разъёма и проводки;
установить новый датчик без перекоса;
надёжно подключить разъём;
убедиться в правильном расположении чувствительной части;
после сборки проверить работу сушильного модуля.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
