Крестовина барабана для стиральной машины Samsung DC97-15184A (DC97-15184A)
Описание
Крестовина барабана предназначена для стиральных машин Samsung и является совместимой заменой крестовины с оригинальным номером DC97-15184A. Деталь соединяет барабан с центральным валом и обеспечивает его вращение в подшипниковом узле бака.
Основной оригинальный номер для подбора — Samsung DC97-15184A. В сервисной документации Samsung эта деталь обозначается как ASSY FLANGE SHAFT и применяется в машинах платформы AEGIS с загрузкой около 6 кг и скоростью отжима до 1200 об/мин.
Основные характеристики
- Тип запчасти: крестовина барабана с валом
- Бренд товара: 2x2 СЕРВИС
- Назначение: стиральные машины Samsung
- Основной OEM для подбора: Samsung DC97-15184A
- Альтернативная запись: DC9715184A
- Посадка под сальник: Ø35 мм
- Посадка под внутренний подшипник: Ø30 мм
- Посадка под наружный подшипник: Ø25 мм
- Подшипники: 6206 + 6205
- Подшипник 6206: 30×62×16 мм
- Подшипник 6205: 25×52×15 мм
- Сальник: 35×65,55×10/12 мм
- Высота втулки под сальник: около 18 мм
- Длина вала: ориентировочно 125–127 мм
- Крепление шкива: под центральный болт
- Конструкция: трёхлучевая
- Количество: 1 шт.
- Состояние: Новое
Оригинальные номера и аналоги
DC97-15184A — основной оригинальный номер Samsung.
В каталогах взаимозаменяемости с данной геометрией также встречаются:
- DC60-00078A
- DC60-00078B
- DC97-15963A
- DC97-15963B
Артикулы совместимых производителей
Для этой крестовины встречаются сторонние аналоги:
- EBI 739 / COD.739
- COD.756
- SPD001SA
- SPD004SA
- SPD999SA
- WM3611W
Размеры вала и посадок
Наиболее устойчиво подтверждаются:
- поверхность под сальник — Ø35 мм;
- внутренний подшипник — Ø30 мм / 6206;
- наружный подшипник — Ø25 мм / 6205;
- сальник — 35×65,55×10/12 мм;
- высота втулки под сальник — около 18 мм.
Комплектация
- крестовина барабана с валом — 1 шт.
Подшипники, сальник, центральный болт шкива и крепёж барабана в комплект не входят.
Особенности конструкции

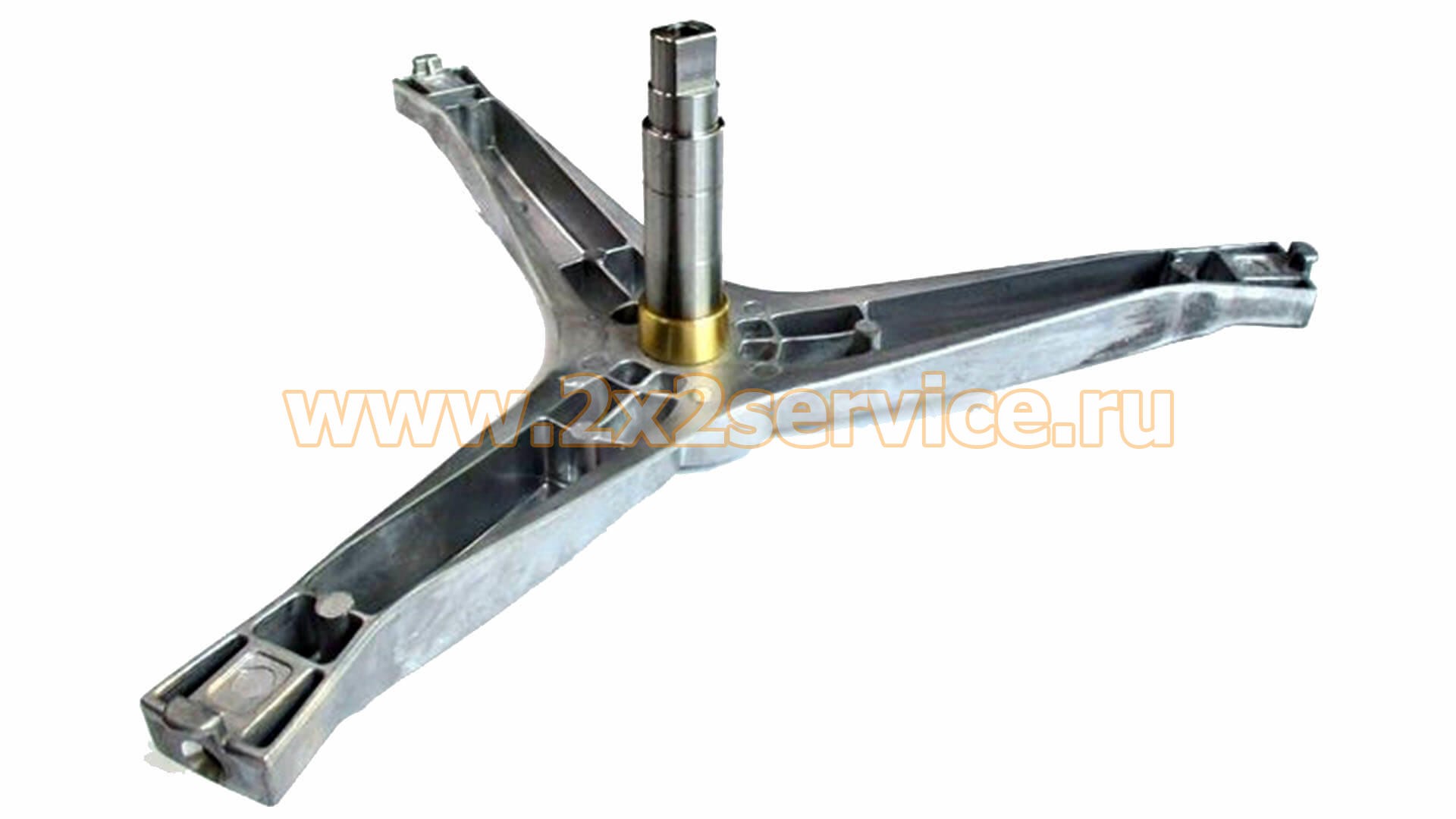

Крестовина имеет трёхлучевую конструкцию с центральным стальным валом.
На валу расположены:
- рабочая поверхность под сальник Ø35 мм;
- посадка Ø30 мм под подшипник 6206;
- посадка Ø25 мм под подшипник 6205;
- участок крепления шкива.
Для одного из распространённых исполнений этой геометрии указывается крепление шкива болтом M10, а крестовины к барабану — тремя болтами M8.
Совместимость
DC97-15184A применяется в стиральных машинах Samsung различных серий AEGIS, Diamond, Eco Bubble и других совместимых платформ.
Для точного подбора следует использовать полный Model Code Samsung с региональным суффиксом.
Как правильно подобрать
Перед заказом необходимо сверить:
- полный Model Code стиральной машины;
- OEM установленной крестовины;
- длину вала;
- посадку под сальник Ø35 мм;
- посадку под подшипник Ø30 мм;
- посадку под подшипник Ø25 мм;
- подшипники 6206 и 6205;
- сальник 35×65,55×10/12 мм;
- форму и изгиб лучей;
- расположение крепёжных отверстий;
- конструкцию крепления шкива.
Основные признаки данной позиции:
DC97-15184A + Ø35/30/25 мм + 6206/6205 + сальник 35×65,55×10/12 мм.
Причины неисправности / диагностика
Крестовина может потребовать замены при:
- разрушении или появлении трещин на лучах;
- выраженной коррозии алюминиевого основания;
- повреждении или износе вала;
- выработке посадочных поверхностей под подшипники;
- повреждении рабочей поверхности под сальник;
- сильном люфте барабана;
- перекосе барабана;
- биении или металлическом шуме при вращении.
При повреждении крестовины необходимо проверить состояние подшипников и сальника. Протечка через изношенный сальник может привести к коррозии подшипников и рабочих поверхностей вала.
Монтаж
Перед ремонтом стиральную машину необходимо полностью отключить от электросети и водоснабжения.
Для замены крестовины требуется демонтаж бака и извлечение барабана. Перед установкой следует сравнить новую и снятую детали по длине и диаметрам вала, форме лучей, расположению крепёжных отверстий и конструкции крепления шкива.
При ремонте рекомендуется проверить и при необходимости заменить подшипники 6206 и 6205, а также сальник 35×65,55×10/12 мм.
После сборки барабан должен вращаться свободно, без заметного люфта, заеданий и биения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 3 000 г
Габариты в упаковке: 40.00 × 40.00 × 15.00 см
Применение
Samsung WF0690NRW/YLP Samsung WF0692NRY/YLP Samsung WF10624YJV/XEG Samsung WF8690FEA/YLP Samsung WF8690FFV/YLP Samsung WF8692FEA/YLP Samsung WF8692NFU/XSG Samsung WF9690NRW/YLP Samsung WF9692GQR/YLP Samsung WF9692SQR/YLP WF0604ABW/XEN, WF0614ABW/XEN, WF10634YJV/XEG, WF10654YJV/XEG, WF10664YJW/XEG, WF10684YJE/XEG, WF10694YJV/XEG, WF8604AFC/XEN, WF8604AFV/XEN, WF8604FEC/XEN
