Крестовина барабана для стиральной машины Samsung (DC97-11292A)
Описание
Крестовина барабана предназначена для стиральных машин Samsung и является совместимой заменой крестовины с оригинальным номером DC97-11292A. Деталь соединяет барабан с центральным валом и обеспечивает его вращение в подшипниковом узле бака.
Основные параметры данного исполнения — вал длиной около 97 мм, посадка под сальник Ø25 мм, посадки под подшипники Ø20 и Ø17 мм. Для узла применяются подшипники 6204 и 6203 и сальник 25×50,55×10/12 мм.
Основные характеристики
- Тип запчасти: крестовина барабана с валом
- Бренд товара: 2x2 СЕРВИС
- Назначение: стиральные машины Samsung
- Основной OEM для подбора: Samsung DC97-11292A
- Альтернативная запись OEM: DC9711292A
- Полная длина вала: около 97 мм
- Посадка под сальник: Ø25 мм
- Посадка под внутренний подшипник: Ø20 мм
- Посадка под наружный подшипник: Ø17 мм
- Подшипники: 6204 + 6203
- Подшипник 6204: 20×47×14 мм
- Подшипник 6203: 17×40×12 мм
- Сальник: 25×50,55×10/12 мм
- Расстояние между зонами подшипников: около 55 мм
- Конструкция: трёхлучевая
- Крепление шкива: центральным болтом
- Количество: 1 шт.
- Состояние: Новое
Оригинальные номера и аналоги
DC97-11292A — основной оригинальный каталожный номер Samsung, по которому подбирается данная совместимая крестовина.
В каталогах взаимозаменяемости с ней также встречаются:
- DC97-00124D
- DC97-01819B
Среди совместимых крестовин сторонних производителей встречаются:
- EBI 729 / COD729
- SPD011SA
- SPD013SA
Размеры вала и посадок
Для DC97-11292A наиболее устойчиво подтверждаются следующие размеры:
- полная длина вала — около 97–98 мм;
- поверхность под сальник — Ø25 мм;
- посадка под подшипник 6204 — Ø20 мм;
- посадка под подшипник 6203 — Ø17 мм;
- расстояние между зонами подшипников — около 55 мм.
Для данного подшипникового узла применяется комплект:
6204 + 6203 + сальник 25×50,55×10/12 мм.
Комплектация
- крестовина барабана с валом — 1 шт.
Подшипники, сальник, центральный болт шкива и болты крепления крестовины к барабану в комплект не входят.
Особенности конструкции

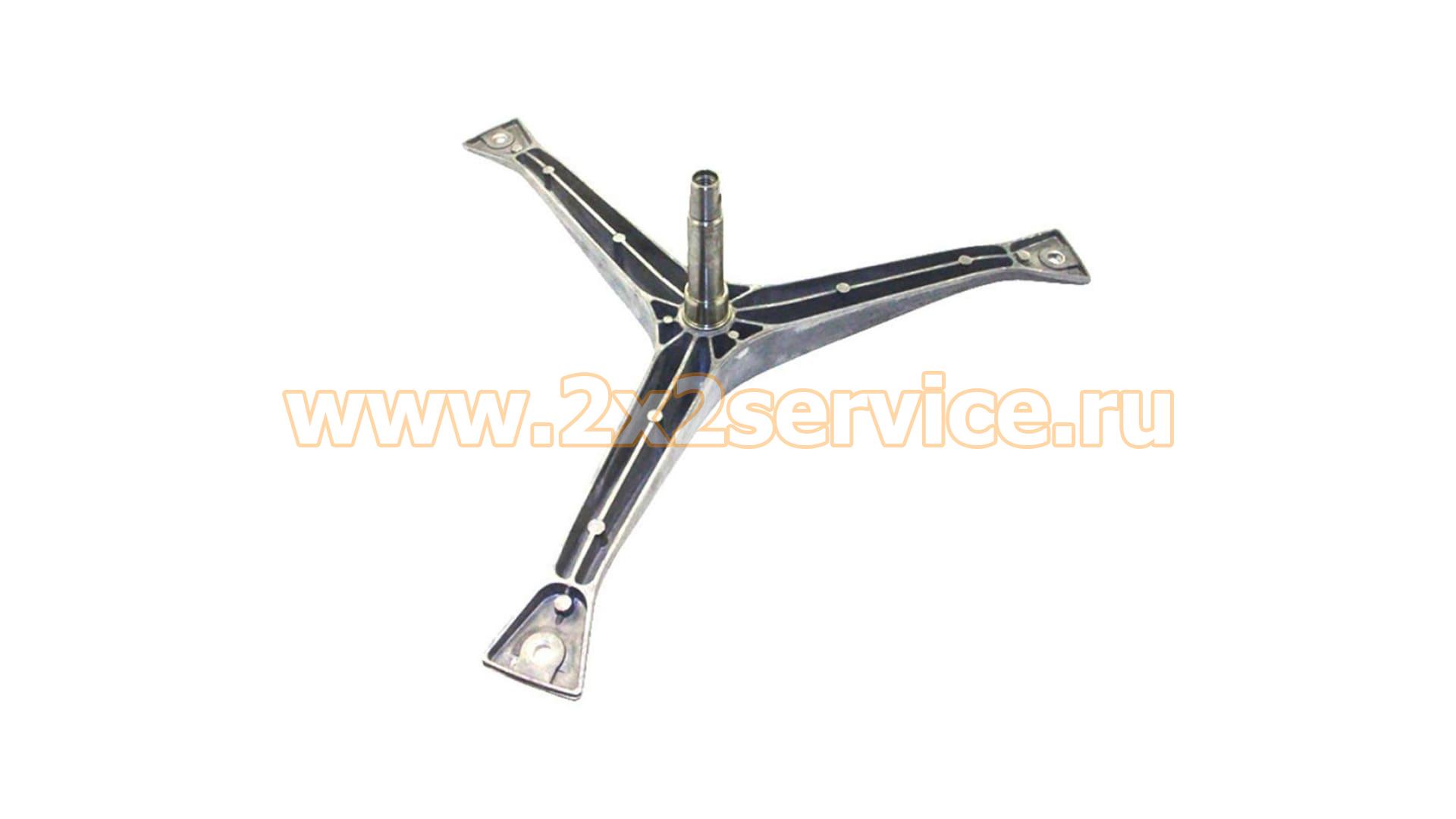

Крестовина имеет трёхлучевую конструкцию и центральный стальной вал.
На валу расположены:
- рабочая поверхность под сальник;
- посадка под подшипник 6204;
- посадка под подшипник 6203;
- резьбовая зона крепления шкива.
На концах трёх лучей расположены крепёжные отверстия для соединения с барабаном.
Совместимость
DC97-11292A применяется в большом количестве стиральных машин Samsung серий R, WF-R, WF6520, WF6528, WF7520 и других.
Для точного подбора необходимо использовать полный Model Code Samsung с региональным суффиксом, например /YLW, /YLP, /YLR, /XSC, /XEH и т. п.
Короткое название модели без суффикса не всегда достаточно для точной проверки совместимости.
Как правильно подобрать
Перед заказом необходимо сверить:
- полный Model Code стиральной машины;
- OEM установленной крестовины;
- длину вала около 97 мм;
- посадку под сальник Ø25 мм;
- посадки под подшипники Ø20 и Ø17 мм;
- подшипники 6204 и 6203;
- расстояние между посадочными зонами;
- форму и длину лучей;
- расположение креплений барабана;
- конструкцию крепления шкива.
Наиболее характерное сочетание для данной позиции:
DC97-11292A + вал около 97 мм + Ø25/20/17 мм + 6204/6203 + сальник 25×50,55×10/12 мм.
Причины неисправности / диагностика
Крестовина может потребовать замены при:
- разрушении или трещинах лучей;
- коррозии алюминиевой части;
- повреждении или износе вала;
- выработке посадочных мест под подшипники;
- повреждении поверхности под сальник;
- сильном люфте барабана;
- перекосе барабана относительно бака;
- биении или металлическом шуме при вращении.
При повреждении крестовины необходимо проверить состояние подшипников и сальника. Протечка через изношенный сальник часто приводит к коррозии подшипников и рабочих поверхностей вала.
Монтаж
Перед ремонтом стиральную машину необходимо отключить от электросети и водоснабжения.
Для замены крестовины требуется разобрать бак и извлечь барабан. Перед установкой необходимо сравнить новую деталь со снятой крестовиной по длине и диаметрам вала, форме лучей, расположению крепёжных отверстий и конструкции крепления шкива.
При ремонте следует проверить подшипники 6204 и 6203, а также сальник 25×50,55×10/12 мм и при необходимости заменить их.
После сборки барабан должен вращаться свободно, без заметного люфта, заеданий и биения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 3 000 г
Габариты в упаковке: 40.00 × 40.00 × 20.00 см
Применение
C1035AS (C1035ASE/XST), R1015J (R1015JGW/YLW), R1031 (R1031GWS1/YLR), R1043 (R1043GWU/YLW), R1045 (R1045AVGW1/XEH), R1052 (R1052GWSU/YLW), R831 (R831GWS1/XEH), R833 (R833GW1/YLP), WF6520S6V (WF6520S6V/YLW), WF6520S9C (WF6520S9C/YLW), WF7520S9C (WF7520S9C/YLW), WF-R105N (WF-R105NV/YLR), R831 (R831GWS/YLR), R831 (R831GWS1U/YLW), WF6520N7W (WF6520N7W/YLP), WF7520S8C (WF7520S8C/YLP), WF8528N7W (WF8528N7W/YLE), WF-R1054 (WF-R1054/YLP), WF-R105A (WF-R105AS/XSC), WF-R107NK (WF-R107NK/XSC), WF-R853 (WF-R853/XSC), WF-R861 (WF-R861/YLW), WF-R862 (WF-R862/YLP), R1031 (R1031GWS1/YLU), R852 (R852GWSU/YLW), WF6520S7W (WF6520S7W/YLR), WF7520SAV (WF7520SAV/YLP), WF-R1054 (WF-R1054/YLR), WF-R1056R (WF-R1056R/XSC), WF-R105N (WF-R105NV/YLW), WF-R106NS (WF-R106NS/XSC), WF-R856 (WF-R856/YLP), WF-R862 (WF-R862GW/XEH), R1013J (R1013JGW/YLW), R1015J (R1015JGWU/YLW), R1045A (R1045A/XSC), R1045A (R1045AGW/YLW), R843 (R843GWU/YLW), WF6520S6V (WF6520S6V/YLP), WF6528N4W (WF6528N4W/YLW), WF-R105A (WF-R105AC/XSC), WF-R1061 (WF-R1061/YLR), WF-R1062 (WF-R1062/YLP), WF-R862 (WF-R862/YLR), C1035AS (C1035AGS/XSP), R1043 (R1043EW/XBG), R831 (R831GWS/YLU), R831 (R831GWS/YLW), R831 (R831GWS1/XEO), R833 (R833GW/YLP), WF6520N8C (WF6520N8C/XSC), WF7520NUW (WF7520NUW/YLP), WF-R1053 (WF-R1053A/XSC), WF-R1061 (WF-R1061GW/XEO), WF-R106N (WF-R106N/XSC), WF-R854 (WF-R854/YLP), R1031 (R1031GWS1/XEH), R1033 (R1033GWC1U/YLW), R1043 (R1043FW/YIA), R1052 (R1052GWS/YLP), R1052 (R1052GWS/YLR), WF6528N7W (WF6528N7W/YLP), WF6528S7W (WF6528S7W/YLP), WF8520S9Q (WF8520S9Q/YLP), WF-R1056 (WF-R1056/YLP), WF-R865 (WF-R865/XSC), C835 (C835IW/XSA), R843 (R843GW/YLW), WF6520N7W (WF6520N7W/YLW), WF6520S6V (WF6520S6V/YLR), WF6550S7WU/XTL (WF6550S7WU/XTL), WF7520S8C (WF7520S8C/YLW), WF7520S9R (WF7520S9R/YLW), WF-R1061 (WF-R1061/YLP), WF-R861 (WF-R861/YLP), R813J (R813JGW/YLW), R815J (R815JGW/YLR), R852 (R852GWS/YLR), WF6528N7W (WF6528N7W/YLW), WF6550S7W (WF6550S7W/XTL), WF7520SAV (WF7520SAV/YLW), WF8520N7W (WF8520N7W/YLE), WF-R1053 (WF-R1053S/XSC), WF-R1054 (WF-R1054/YLW), WF-R106NS (WF-R106NS/XSH), C1035A (C1035AEW/XTL), R1013J (R1013JGW/YLR), R1015J (R1015JGW/YLR), R1031 (R1031GWS/YLU), R1033 (R1033GWC1/YLP), R1042 (R1042DW/XAP), R1043 (R1043EW/YGI), R1045AV (R1045AVGW1/YLE), R831 (R831GWS/YPP), R833 (R833GW/YLW), R833 (R833GW1U/YLW), R843 (R843GW/YLP), WF6520N7W (WF6520N7W/YLR), WF6520S4V (WF6520S4V/YLR), WF6520S7W (WF6520S7W/YLP), WF6520S9C (WF6520S9C/YLP), WF6520S9R (WF6520S9R/YLW), WF7520N1B (WF7520N1B/YLP), WF7520NUW (WF7520NUW/YLW), WF7520S9C (WF7520S9C/YLP), WF7520SUV (WF7520SUV/YLP), WF7520SUV (WF7520SUV/YLW)
