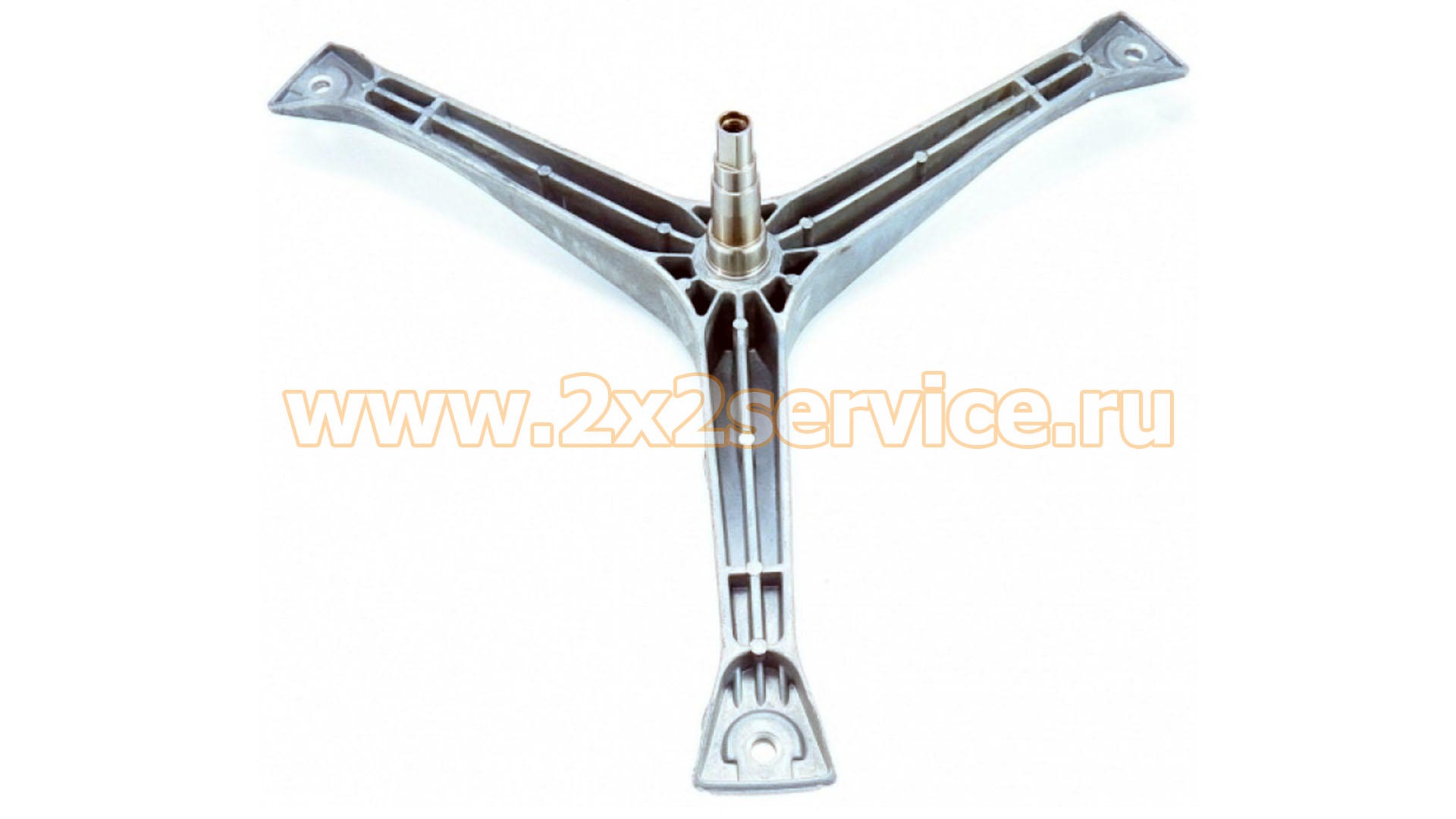

Крестовина барабана для стиральной машины Samsung DC97-01819B (DC97-01819B)
Описание
Крестовина барабана предназначена для стиральных машин Samsung и является совместимой заменой крестовины с оригинальным номером DC97-01819B. Деталь соединяет барабан с валом и обеспечивает его вращение в подшипниковом узле бака.
Крестовина рассчитана на подшипники 6204 и 6203 и имеет рабочую поверхность под сальник диаметром 25 мм.
Основные характеристики
- Тип запчасти: крестовина барабана с валом
- Бренд товара: 2x2 СЕРВИС
- Назначение: стиральные машины Samsung
- Основной OEM для подбора: Samsung DC97-01819B
- Посадка под сальник: Ø25 мм
- Посадка под внутренний подшипник: Ø20 мм
- Посадка под наружный подшипник: Ø17 мм
- Подшипники: 6204 + 6203
- Подшипник 6204: 20×47×14 мм
- Подшипник 6203: 17×40×12 мм
- Типовой сальник узла: 25×50,55×10/12 мм
- Конструкция: трёхлучевая
- Крепление шкива: центральным болтом
- Количество: 1 шт.
- Состояние: Новое
Оригинальные номера и аналоги
Основной оригинальный номер Samsung для подбора:
DC97-01819B
В каталогах взаимозаменяемости с этой крестовиной также встречаются Samsung:
- DC97-01819A
- DC97-01819C
- DC97-00124G
Для совместимых деталей других производителей встречаются:
- EBI COD.732 / EBI 732
- SPD005SA
- SPD010SA
Размеры и посадочные места
Подтверждённая геометрия подшипникового узла:
- поверхность под сальник — Ø25 мм;
- внутренний подшипник — Ø20 мм;
- наружный подшипник — Ø17 мм.
Соответствующий комплект:
6204 + 6203 + сальник 25×50,55×10/12 мм.
Комплектация
- крестовина барабана с валом — 1 шт.
Подшипники, сальник, болт шкива и крепёж к барабану в комплект не входят.
Особенности конструкции
Крестовина выполнена в виде трёхлучевой опоры с центральным стальным валом.
На валу расположены:
- рабочая поверхность под сальник;
- посадка под подшипник 6204;
- посадка под подшипник 6203;
- участок крепления шкива.
Крестовина крепится к барабану в трёх точках. При подборе следует сравнивать не только диаметры вала, но также длину и изгиб лучей, расположение крепёжных отверстий и исполнение посадки шкива.
Совместимость
DC97-01819B применяется в стиральных машинах Samsung ранних компактных и узких серий, в том числе семействах:
- S601 / S621;
- S801 / S803J / S813J / S815J / S821;
- S1001 / S1003J / S1005J;
- S1013J / S1015J;
- S1021 / S1032 / S1043 / S1052;
- WF-S854 / WF-S854S;
- WF-S861 / WF-S862;
- WF-S1054 / WF-S1061 / WF-S1062;
- WF7350 / WF7358 и других совместимых исполнениях.
Для Samsung необходимо ориентироваться на полный Model Code с суффиксом после косой черты, поскольку одна короткая модель может выпускаться в нескольких исполнениях.
Как правильно подобрать
Перед заказом необходимо сверить:
- полный Model Code стиральной машины;
- OEM установленной крестовины;
- посадку под сальник Ø25 мм;
- посадки под подшипники Ø20 и Ø17 мм;
- подшипники 6204 и 6203;
- длину вала;
- форму и длину лучей;
- расположение отверстий крепления к барабану;
- исполнение крепления шкива.
Основные признаки данной крестовины:
DC97-01819B + Ø25/20/17 мм + 6204/6203 + сальник 25×50,55×10/12 мм.
Причины неисправности / диагностика
Крестовина может потребовать замены при:
- разрушении или трещинах одного из лучей;
- выраженной коррозии алюминиевой части;
- повреждении или износе вала;
- выработке посадочных поверхностей под подшипники;
- повреждении поверхности под сальник;
- появлении сильного люфта барабана;
- перекосе барабана;
- биении или металлическом шуме при вращении.
При повреждении крестовины необходимо обязательно проверить подшипники и сальник. Протечка через изношенный сальник часто приводит к коррозии подшипников и рабочих поверхностей вала.
Монтаж
Перед ремонтом стиральную машину необходимо отключить от электросети и водоснабжения.
Для замены крестовины требуется демонтаж бака и извлечение барабана. Перед установкой необходимо сравнить новую деталь со снятой крестовиной по валу, посадочным диаметрам, форме лучей и крепёжным отверстиям.
При ремонте следует проверить состояние подшипников 6204/6203 и сальника 25×50,55×10/12 мм и при необходимости заменить их.
После сборки барабан должен вращаться свободно, без заметного люфта, заеданий и биения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 3 000 г
Габариты в упаковке: 40.00 × 40.00 × 20.00 см
Применение
Samsung S1001GW2/YLW Samsung S1001GW3/YLW Samsung S1001GW3U/YLW Samsung S1003JGW2/YLW Samsung S1003JGW2U/YLW Samsung S1003JGW3/YLW Samsung S1003JGW3U/YLW Samsung S1005JGW2/YLP Samsung S1005JGW2/YLW Samsung S1005JGW2U/YLW Samsung S1013JGW/YLR Samsung S1013JGW/YLW Samsung S1013JGWU/YLW Samsung S1015JGW/YLP Samsung S1015JGW/YLR Samsung S1015JGW/YLW Samsung S1015JGWU/YLW Samsung S1021GWS/YLW Samsung S1021GWS2/YLP Samsung S1021GWS2/YLW Samsung S1021GWS2U/YLW Samsung S1032GWS/YLW Samsung S1043 Samsung S1043GW/YLP Samsung S1043GW/YLW Samsung S1043GWU/YLW Samsung S1052GWS/YLP Samsung S1052GWS/YLR Samsung S1052GWS/YLW Samsung S1052GWSU/YLW Samsung S601GW2U/YLW Samsung S601GW3/YLP Samsung S601GW3/YLW Samsung S601GW3U/YLW Samsung S621GWL/YLP Samsung S621GWL/YLW Samsung S621GWL1/YLP Samsung S621GWL1/YLW Samsung S621GWL2/YLP Samsung S621GWL2/YLW Samsung S621GWLU/YLW Samsung S621GWLU2/YLW Samsung S621GWS/YLP Samsung S621GWS/YLW Samsung S621GWS1/YLP Samsung S621GWS1/YLW Samsung S621GWS2/YLP Samsung S621GWS2/YLW Samsung S621GWSU/YLW Samsung S621GWSU2/YLW Samsung S801GB2U/YLW Samsung S801GB3/YLW Samsung S801GB3U/YLW Samsung S801GE2U/YLW Samsung S801GE3/YLW Samsung S801GE3U/YLW Samsung S801GP2U/YLW Samsung S801GP3/YLW Samsung S801GP3U/YLW Samsung S801GS2U/YLW Samsung S801GS3/YLW Samsung S801GS3U/YLW Samsung S801GW2U/YLW Samsung S801GW3/YLW Samsung S801GW3U/YLW Samsung S803JGB2U/YLW Samsung S803JGB3/YLP Samsung S803JGB3/YLW Samsung S803JGB3U/YLW Samsung S803JGE2U/YLW Samsung S803JGE3/YLP Samsung S803JGE3/YLW Samsung S803JGE3U/YLW Samsung S803JGP3/YLP Samsung S803JGP3/YLW Samsung S803JGP3U/YLW Samsung S803JGS/YLW Samsung S803JGS2U/YLW Samsung S803JGS3/YLP Samsung S803JGS3/YLW Samsung S803JGS3U/YLW Samsung S803JGW2U/YLW Samsung S803JGW3/YLP Samsung S803JGW3/YLW Samsung S803JGW3U/YLW Samsung S813JGE/YLR Samsung S813JGE/YLW Samsung S813JGEU/YLW Samsung S813JGS/YLR Samsung S813JGS/YLW Samsung S813JGSU/YLW Samsung S813JGW/YLR Samsung S813JGW/YLW Samsung S813JGWU/YLW Samsung S815JGB/YLP Samsung S815JGB/YLR Samsung S815JGB/YLW Samsung S815JGBU/YLW Samsung S815JGE/YLP Samsung S815JGE/YLR Samsung S815JGE/YLW Samsung S815JGEU/YLW Samsung S815JGS/YLP Samsung S815JGS/YLR Samsung S815JGS/YLW Samsung S815JGSU/YLW Samsung S815JGW/YLP Samsung S815JGW/YLR Samsung S815JGW/YLW Samsung S815JGWU/YLW Samsung S821GW/YLP Samsung S821GWG/YLP Samsung S821GWG/YLW Samsung S821GWG1/YLW Samsung S821GWG2/YLP Samsung S821GWG2/YLW Samsung S821GWGU/YLW Samsung S821GWGU2/YLW Samsung S821GWL/YLP Samsung S821GWL/YLW Samsung S821GWL1/YLP Samsung S821GWL1/YLW Samsung S821GWL2/YLP Samsung S821GWL2/YLW Samsung S821GWLU/YLW Samsung S821GWLU2/YLW Samsung S821GWS/YLP Samsung S821GWS/YLW Samsung S821GWS1/YLP Samsung S821GWS1/YLW Samsung S821GWS2/YLP Samsung S821GWS2/YLW Samsung S821GWSU/YLW Samsung S821GWSU2/YLW Samsung S832GWL/YLP Samsung S832GWS/YLP Samsung S843 Samsung S843GW/YLP Samsung S843GW/YLW Samsung S843GWU/YLW Samsung S852GWB/YLP Samsung S852GWB/YLR Samsung S852GWB/YLW Samsung S852GWBU/YLW Samsung S852GWS/YLP Samsung S852GWS/YLR Samsung S852GWS/YLW Samsung S852GWSU/YLW Samsung WF-S1054/YLP Samsung WF-S1054/YLR Samsung WF-S1054/YLW Samsung WF-S1061/YLP Samsung WF-S1061/YLR Samsung WF-S1061/YLW Samsung WF-S1062/YLP Samsung WF-S1062/YLR Samsung WF-S1062/YLW Samsung WF-S854/YLP Samsung WF-S854/YLR Samsung WF-S854/YLW Samsung WF-S854S/YLP Samsung WF-S854S/YLR Samsung WF-S854S/YLW Samsung WF-S861/YLP Samsung WF-S861/YLR Samsung WF-S861/YLW Samsung WF-S862/YLP Samsung WF-S862/YLR Samsung WF-S862/YLW Samsung WF7350N7W/YLR Samsung WF7350N7W/YLW Samsung WF7350S7V/YLP Samsung WF7350S7V/YLR Samsung WF7350S7V/YLW Samsung WF7358N1W/YLP Samsung WF7358N7W/YLR Samsung WF7358N7W/YLW Samsung WF7358S7V/YLP Samsung WF7358S7V/YLW
