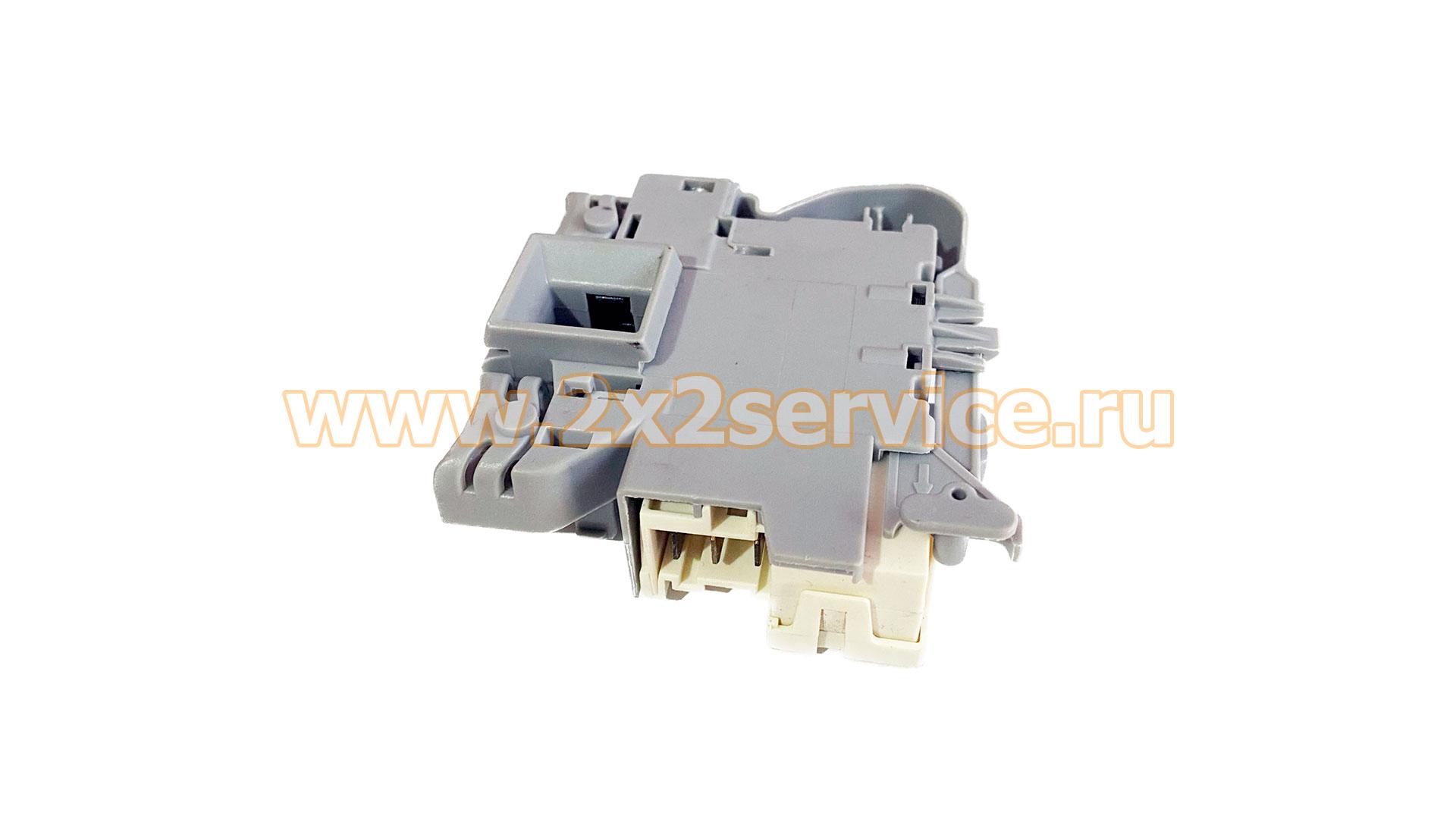

Блокировка люка (УБЛ) стиральной машины Haier 70034921 — б/у (0024000128RB)
Описание
Блокировка люка (УБЛ) Haier 70034921 / 0024000128RB предназначена для стиральных и стирально-сушильных машин Haier соответствующих платформ. Деталь устанавливается в передней части машины за механизмом загрузочного люка и обеспечивает его блокировку во время выполнения программы.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Тип детали: устройство блокировки люка (УБЛ)
- Дополнительные названия: замок люка / блокиратор двери / door lock
- Бренд техники: Haier
- Номер Haier: 70034921
- Связанный номер Haier: 0024000128RB
- Дополнительные связанные номера: 0024000128R, 49124592
- Количество контактов: 3
- Питание: 220–240 В
- Частота: 50 Гц
- Тип техники: стиральные и стирально-сушильные машины
- Состояние: б/у
- Комплектация: 1 блокировка люка
Состояние товара: б/у. Деталь ранее эксплуатировалась.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
Для современной оригинальной 70034921 каталог дополнительно приводит максимальное коммутируемое напряжение 250 В и ток цепи до 16 А. Но я бы не смешивал эти параметры с надписью 220–240 V / 50 Hz: первое относится к коммутационной спецификации контактной группы, второе — к обозначению конкретного исполнения дверного замка.
ОРИГИНАЛЬНЫЕ НОМЕРА И СВЯЗАННЫЕ КОДЫ
OEM / сервисный номер Haier: 70034921
Связанный номер Haier: 0024000128RB
Дополнительные каталожные номера: 0024000128R, 49124592
МАРКИРОВКИ УБЛ
Производитель компонента: ITW Metalflex
Маркировка: V13305 / ZV-447
НАЗНАЧЕНИЕ
УБЛ обеспечивает безопасную работу стиральной машины и не допускает открытие загрузочного люка во время программы.
После закрытия двери и запуска цикла блокировка фиксирует люк и формирует электрический сигнал для системы управления о корректном закрытии.
Узел выполняет две основные функции:
- механически блокирует дверь;
- обеспечивает электрический контроль состояния замка.
Если электронный модуль не получает корректный сигнал от УБЛ, программа обычно не запускается либо прерывается.
СОВМЕСТИМОСТЬ
0024000128RB / 70034921 имеет широкое применение в технике Haier.
Хорошо подтверждённые примеры с полным Product Code:
- Haier HW60-BP12959BSE — CE0JGU01P01
- Haier HW70-BP12959BSE — CE0JGF01P01
- Haier HW70-BP12969AE — CE0JGA01P01
- Haier HW80-B14979 — CEABX200001
- Haier HW90-BP14929A — CEAAW0E0000
- Haier HWD70-BP14929A — CE0JG801P01
- Haier HWD80-BP14929A — CE0JG401P01
- Haier HWD80-BP14959B — CE0JGGE0000
- Haier HWD80-BP14979 — CE0JGJE0000.
Для HW60-BP12959BSE / CE0JGU01P01 номер 0024000128RB отдельно подтверждается каталогом запчастей как штатный замок двери.
Современный 70034921 также применяется на более новых машинах Haier, например:
- HWD90BP14387TUS — 31020985
- HW100B14939S8FR — 31020431
- HWD100B14959SNUK — 31020339
- HW100BP143363DE — 31021442
- HW100BP14357GUIT — 31020781.
Кроме Haier, современная деталь 70034921 встречается на некоторых платформах Candy и Hoover, однако для карточки Haier нет необходимости расширять H1 всеми брендами группы.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Для 0024000128RB подтверждено 3-контактное подключение.
При подборе необходимо учитывать:
- количество контактов;
- форму разъёма;
- направление разъёма;
- форму корпуса;
- расположение крепёжных отверстий;
- окно под крючок двери;
- электрическую схему блокировки.
Количество контактов само по себе не подтверждает совместимость. У Haier существуют и другие трёхконтактные УБЛ с самостоятельными каталожными номерами.
В некоторых каталогах для 0024000128RB указан приблизительный размер корпуса 79 × 70 мм, но для б/у позиции я бы размеры заносил в характеристики только после замера конкретного экземпляра.
КАК ПРАВИЛЬНО ПОДОБРАТЬ БЛОКИРОВКУ ЛЮКА
Перед заказом необходимо сверить:
- 70034921;
- 0024000128RB;
- либо связанный номер 0024000128R / 49124592;
- полную модель машины;
- Product Code;
- количество контактов — 3;
- форму электрического разъёма;
- крепления;
- форму корпуса;
- маркировку штатного УБЛ.
Для Haier особенно полезен полный Product Code вида CE0JGU01P01, поскольку одинаковое коммерческое название модели может иметь разные производственные исполнения.
ПРИЧИНЫ НЕИСПРАВНОСТИ УБЛ
Блокировка люка может потребовать замены при:
- износе механизма блокировки;
- неисправности контактной группы;
- подгорании контактов;
- повреждении разъёма;
- повреждении пластикового корпуса;
- механическом повреждении крючком двери;
- нестабильной работе внутреннего исполнительного элемента.
Возможные проявления:
- программа не запускается;
- люк не блокируется;
- машина сообщает об открытой двери;
- блокировка срабатывает через раз;
- люк не разблокируется после завершения программы.
Перед заменой рекомендуется проверить также крючок и ручку люка, проводку, разъём и электронный модуль управления.
МОНТАЖ
Перед ремонтом стиральную машину необходимо полностью отключить от электросети.
При замене следует сверить маркировку и конфигурацию разъёма, демонтировать старое УБЛ, установить блокировку в штатное положение и надёжно подключить электрический разъём.
Для б/у детали перед установкой особенно рекомендуется осмотреть:
- корпус на отсутствие трещин;
- крепёжные отверстия;
- окно механизма блокировки;
- контакты и разъём;
- отсутствие следов перегрева.
После сборки необходимо проверить корректную блокировку и разблокировку люка на тестовом цикле.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
