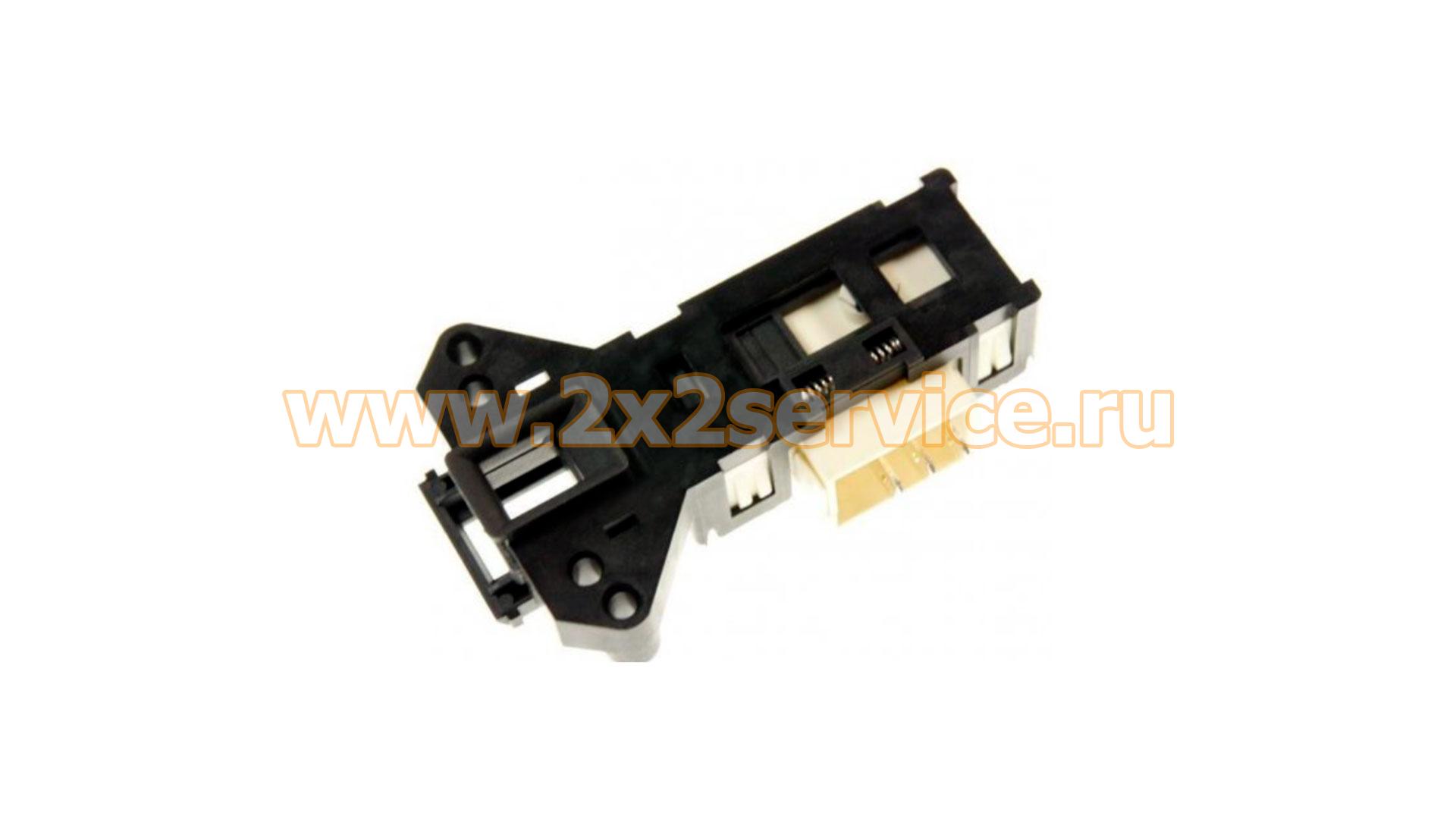

Блокировка люка CONCORE для стиральной машины Midea (17438100000456)
Описание
Блокировка люка CONCORE для стиральной машины Midea 17438100000456 — электромеханическое устройство блокировки двери, устанавливаемое на совместимые стиральные машины Midea и технику родственных платформ.
Номер 17438100000456 подтверждён сервисной документацией Midea / COMFEE как BOM-код детали Door Lock. Физическое устройство изготовлено CONCORE и имеет трёхконтактное подключение.
Основные характеристики
- Тип детали: блокировка люка / УБЛ / замок двери
- Тип техники: стиральная машина
- Производитель устройства: CONCORE
- Бренд основного применения: Midea
- OEM / BOM Midea: 17438100000456
- Количество контактов: 3
- Нумерация контактов: 1 / 3 / 2
- Температурная категория: T85
- Маркировка исполнения: 1E4
- CLOSING: 16 (6) A, 250 V
- OPENING: 1 A, 250 V
- Состояние: Новое
Оригинальные номера и маркировки
17438100000456 — основной BOM / оригинальный номер Midea для данной блокировки двери.
На физических устройствах CONCORE встречаются маркировки:
17438100000456
CONCORE
T85
1E4
2-3
16 (6)A 250V — CLOSING
1A 250V — OPENING
На отдельных производственных партиях также встречаются дополнительные производственные обозначения:
2406052718K2
2211230599B1
Эти номера следует указывать именно как маркировки конкретного исполнения, а не как отдельные OEM Midea.
Связанные оригинальные номера и cross-reference
- Midea: 17438100000456
- Haier: 00216001005900
- Brandt: AS0059347
Другие каталожные cross-reference
Во вторичных каталогах с данной конструкцией УБЛ связываются:
- 2805310100
- 2805310400
- 2805311400
- ZV-446M5
- AC4404
- 908092001900
- 908092001903
- 908092001907
- INT001AC
- INT001PO
- INT003BO
- ATL0058
- 08AR0
Эти обозначения принадлежат различным брендам и сторонним каталогам.
Производитель
Производитель: CONCORE
Применение: Midea
OEM / BOM Midea: 17438100000456
Назначение
УБЛ блокирует дверь стиральной машины после запуска программы и передаёт системе управления сигнал о безопасном закрытии люка.
До подтверждения блокировки электронный модуль не должен запускать основные операции программы.
После окончания цикла блокировка снимается в соответствии с алгоритмом управления стиральной машины.
Особенности конструкции
CONCORE 17438100000456 имеет трёхконтактное подключение.
Для данного исполнения подтверждены:
- 3 контакта
- нумерация 1 / 3 / 2
- T85
- исполнение 1E4
- коммутационная маркировка 16 (6) A 250 V
- маркировка цепи открытия 1 A 250 V
При подборе необходимо учитывать не только количество контактов, но также:
- форму корпуса;
- расположение разъёма;
- положение защёлки;
- крепёжные отверстия;
- нумерацию контактов.
Внешне похожий трёхконтактный УБЛ другого производителя не обязательно является взаимозаменяемым.
Совместимость
17438100000456 применяется на стиральных машинах Midea и на ряде машин других брендов, использующих соответствующую платформу.
Подтверждаются бренды:
- Midea;
- COMFEE;
- Toshiba;
- DEXP;
- Haier — через соответствующий номер 00216001005900;
- Hi;
- Novex;
- Бирюса;
- некоторые Brandt / Thomson и родственные платформы.
Для точного подбора необходимо сверять модель и полный Product Code / Industrial Code машины.
Как правильно подобрать
Перед заказом необходимо сверить:
- OEM / BOM 17438100000456
- производителя CONCORE
- количество контактов — 3
- нумерацию 1 / 3 / 2
- маркировку штатного УБЛ
- полную модель стиральной машины
- Product Code / Industrial Code
- форму корпуса
- расположение защёлки и креплений
- конструкцию разъёма
Если на старой блокировке указан номер другого бренда — например Haier 00216001005900 — совместимость необходимо подтверждать также по конструкции и модели машины.
Причины неисправности
Замена блокировки люка может потребоваться при:
- отсутствии фиксации двери;
- невозможности запуска программы;
- ошибке закрытия люка;
- нестабильном срабатывании;
- заклинивании механизма;
- невозможности открыть дверь после завершения программы;
- повреждении корпуса;
- повреждении контактной группы;
- оплавлении электрического разъёма.
При следах перегрева необходимо проверить не только УБЛ, но также ответный разъём и проводку стиральной машины.
Монтаж
Перед заменой необходимо полностью отключить стиральную машину от электросети.
УБЛ устанавливается в штатное положение с правильным подключением трёхконтактного разъёма.
После установки необходимо проверить:
- надёжность крепления;
- правильность подключения;
- свободное закрытие двери;
- срабатывание блокировки после запуска программы;
- отсутствие нагрева контактов;
- нормальное разблокирование после завершения цикла.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
Midea MFGLW80B/W — 92038110Z01192 MFG10W60/W-RU — 92038110Z03462 MFESW610/W-RU — 92038110Z00813 MFESW510/W-RU — 92038110Z00812 MF100W70/S-RU — 92038110Z03673 MF100W70/W — 92038110Z02173 MF100W60/W — 92038110Z02172 MF100W80BS/W-RU — 92038110Z03672 MF100D80BS/W-RU — 92038120Z02404 MFESW60/W-10 — 92038110Z01196 MFESW50/W-10 — 92038110Z01197 WMB6121 — 92038110Z00229 WMB8141 — 92038110Z00230 WMB8141 — 22038110000572 WMB8141C — 92038120Z00804 WMB8141C — 22038120000424 ABWM612G5 ABWM712G5 ABWM814G5 WMB814 WMF612G WMF712 MF01610US40/W MF01712BS40/W MF01712US40/W MF100W90BS/W-RU COMFEE CFE06W60/W-RU CFE06W70/T-RU CFE06W70/W-RU CFE08W610/W-RU CFE08W714/W-RU CFE08W814/W-RU Toshiba TW-BJ80S2RU(WK) TW-BJ90S2RU(WK) TW-J80S2AM(WK) Hi WM5H10AE1W WM6H10AE1W — 22038110004677 WM6H10AE1W — 22038110006274 Novex WM6N10CV1W WM8N14CV1W Бирюса WM-ME508/04 WM-ME610/04 WM-ME610/08
