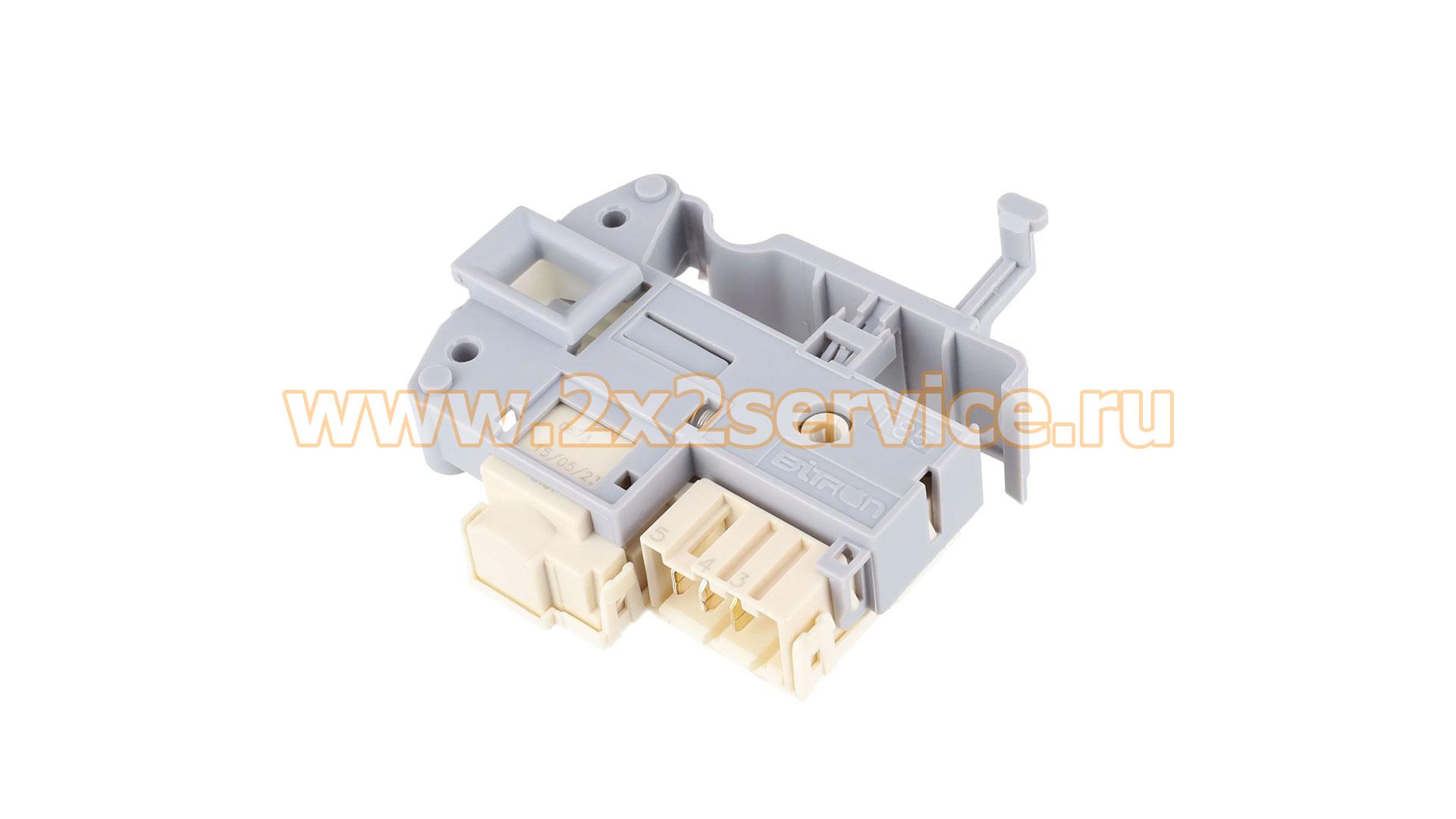

Блокировка люка стиральной машины Indesit, Hotpoint-Ariston 482000023344, Bitron IST DL-S2 (C00294848)
Описание
Блокировка люка стиральной машины Indesit / Hotpoint-Ariston C00294848 / 482000023344, Bitron IST DL-S2 — электромеханическое устройство безопасности, фиксирующее загрузочный люк после запуска программы и передающее модулю управления сигнал о корректном закрытии двери.
Основные характеристики
- тип детали: устройство блокировки люка / УБЛ;
- тип: электромеханическая блокировка двери;
- производитель исполнения: Bitron;
- исполнение: IST DL-S2 + Door S;
- основной OEM: C00294848;
- сокращённая запись: 294848;
- сервисный номер Whirlpool Group: 482000023344;
- рабочее напряжение: 220–240 В;
- тип техники: стиральные и стирально-сушильные машины;
- совместимые бренды: Indesit, Hotpoint-Ariston, Ariston, Whirlpool, Scholtes и отдельные модели других брендов Whirlpool Group;
- назначение: блокировка загрузочного люка и контроль его закрытия.
Оригинальные номера и маркировки
C00294848 — оригинальный сервисный номер Indesit / Hotpoint-Ariston.
294848 — сокращённая запись номера C00294848. Это не отдельный OEM.
482000023344 — сервисный номер Whirlpool Group, который в каталогах применяется для той же позиции C00294848.
Bitron IST DL-S2 + Door S — обозначение исполнения блокировки производителя Bitron.
C00382835 — связанный сервисный номер, который актуальные каталоги Whirlpool и специализированные каталоги связывают с C00294848.
Оригинальные номера и cross-reference
Для данного семейства УБЛ подтверждаются следующие связанные номера:
- C00294848;
- 482000023344;
- C00382835;
- C00254755;
- C00285597.
C00254755 и C00285597 встречаются как более ранние / альтернативные оригинальные исполнения блокировки для значительной части тех же машин.
Назначение
После закрывания загрузочного люка и запуска программы блокировка фиксирует дверь в закрытом положении.
Одновременно устройство передаёт электронному модулю сигнал о том, что люк закрыт и заблокирован. После этого машина получает возможность начать набор воды и выполнение программы.
До штатного снятия блокировки открыть дверь невозможно, что предотвращает случайное открывание люка во время работы машины.
Особенности конструкции
C00294848 относится к семейству блокировок Bitron IST DL-S2.
Для данного семейства встречались различные заводские исполнения УБЛ, в том числе Bitron и другие совместимые варианты. Поэтому внешний вид заменяющей детали может отличаться от установленной ранее блокировки при сохранении совместимости для конкретной модели.
При подборе следует учитывать:
- OEM;
- форму корпуса;
- расположение защёлки;
- конструкцию электрического разъёма;
- расположение контактов;
- точки крепления;
- полный Industrial Code / Service Number стиральной машины.
Не следует подбирать УБЛ только по внешнему сходству.
Совместимость
C00294848 применяется в большом количестве стиральных и стирально-сушильных машин Indesit, Hotpoint-Ariston, Ariston, Whirlpool и Scholtes.
Совместимость необходимо проверять по полному Industrial Code / Service Number, поскольку одна коммерческая модель может выпускаться в нескольких производственных исполнениях.
Например, обозначения WMD942KEU, WMG922BEU или WML803BEU недостаточно без полного сервисного кода машины, если известно несколько её производственных версий.
Как правильно подобрать УБЛ
Перед заказом необходимо проверить:
- OEM установленной блокировки;
- модель стиральной машины;
- полный Industrial Code / Service Number;
- маркировку Bitron IST DL-S2;
- форму корпуса;
- положение механической защёлки;
- конфигурацию электрического разъёма;
- расположение контактов;
- фотографии установленной детали.
Если на старой блокировке указан C00254755, C00285597 или C00382835, совместимость с C00294848 необходимо подтверждать по полному коду конкретной машины.
Причины неисправности
Признаками неисправности устройства блокировки люка могут быть:
- программа не запускается после закрывания двери;
- машина показывает, что люк открыт;
- дверь не фиксируется после запуска;
- блокировка срабатывает нестабильно;
- люк остаётся заблокированным после завершения программы;
- корпус или контактная группа УБЛ имеют следы перегрева;
- повреждён электрический разъём.
Перед заменой необходимо также проверить механический крючок двери, ручку люка, проводку и разъём блокировки.
Монтаж
Перед заменой необходимо полностью отключить стиральную машину от электросети.
После снятия наружного хомута манжеты обеспечивается доступ к блокировке. Старое УБЛ отсоединяется от креплений и электрического разъёма, после чего новая деталь устанавливается в штатное положение.
Перед первым запуском необходимо проверить правильность подключения разъёма, работу механической защёлки и корректное закрывание двери.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 2.00 см
Применение
Hotpoint-Ariston ECO8L109IT/E — Industrial Code 30692369000 ECO9F149FR/SE — Industrial Code 30700299000 ECO8F1292EU/E — Industrial Code 30738949000 WML822BFR — Industrial Code 30748590000 WML822BFR — Industrial Code 30748590101 WML822BFR — Industrial Code 30748599000 WML822BFR — Industrial Code 30748599001 WMD822BFR — Industrial Code 30749189000 WMD823BEU — Industrial Code 30762669000 WMD823BEU — Industrial Code 30762669001 WMD922BSEU — Industrial Code 30762679000 WMD922BSEU — Industrial Code 30762679100 WMD922BSEU — Industrial Code 30762679101 WML803BEU — Industrial Code 30764219000 WML803BEU — Industrial Code 30764219001 WML803BEU — Industrial Code 30764219195 WMG843BFR — Industrial Code 30765379001 WMG922BEU — Industrial Code 30767759000 WMG922BEU — Industrial Code 30767759001 WMG922BEU — Industrial Code 30767759095 WMG922BEU — Industrial Code 30767759096 WMG922BEU — Industrial Code 30767759097 WMD942KEU — Industrial Code 30765989000 WMD942KEU — Industrial Code 30765989101 WMG823BEU — Industrial Code 30768069000 WML801EU — Industrial Code 30818340000 WML922BFR — Industrial Code 30828520000 WML922BFR — Industrial Code 30828520001 WML922BFR — Industrial Code 30828520095 WMD923BFR — Industrial Code 30838660001 WMD943BSFR — Industrial Code 30838670000 WMD943BSFR — Industrial Code 30838670095 WMD943BSFR — Industrial Code 30838670096 FMG843FR — Industrial Code 80863280100 FMG923BFR.C — Industrial Code 80863300100 FMG923BFR.C — Industrial Code 80863330100 FMG943BFR.C — Industrial Code 80863320100 FMG963BFR.C — Industrial Code 80863340100 RSG824FR — Industrial Code 30888600100 RSG824FR — Industrial Code 30888600101 RSG824FR — Industrial Code 30888600197 RSG925JSEU — Industrial Code 30888800100 RSG925JSEU — Industrial Code 30888800101 RSG925JSEU — Industrial Code 30888800197 RSG944FR — Industrial Code 61013460000 RSG944FR — Industrial Code 61013460097 RSG923EU — Industrial Code 61043510000 RSG923EU — Industrial Code 61043510097 Indesit IWDC71680FR — Industrial Code 80723078000 IWDC71680FR — Industrial Code 80723078095 IWDC71680FR — Industrial Code 80723078097 BWE61252WFR — Industrial Code 869991008790 BWE61252WFR — Industrial Code 769991008794 BWE91484XWEU — Industrial Code 61010170097 BWE101483XWNL — Industrial Code 61034840000 BWE101483XWNL — Industrial Code 61034840097 XWE81283XWEUC — Industrial Code 80956530000 XWDE861480XWFR — Industrial Code 80855850195 Whirlpool WWDC8614 — Service Number 853304611000 WWDE8612 — Service Number 853304529000 Bauknecht WATKPRIME8614 — Service Number 855470622000 WATKPRIME9614 — Service Number 855470722000 WATKPRIME9716 — Service Number 855470822000 WATKChampion8/6 — Service Number 859991021740
