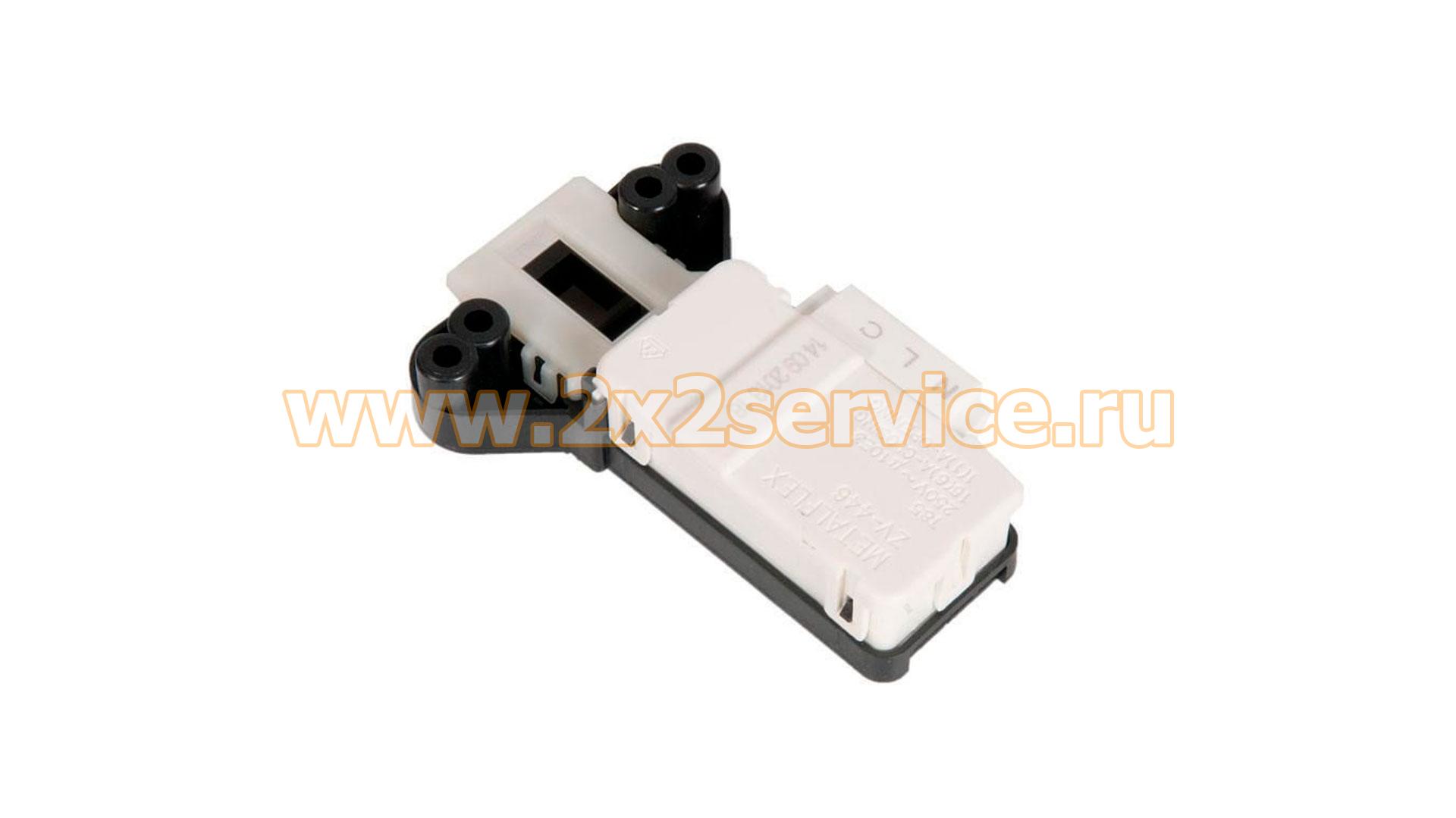

Блокировка люка (УБЛ) стиральной машины Haier Metalflex ZV-446 (0024000324)
Описание
Устройство блокировки люка (УБЛ) Haier 0024000324 предназначено для стиральных машин Haier соответствующих платформ. Блокировка устанавливается за передней панелью в зоне загрузочного люка и обеспечивает фиксацию двери во время выполнения программы.
Данный товар изготовлен Metalflex. Для этого исполнения подтверждаются маркировки ZV-446 / ZV446U1, V13305 и 0024000324. Профильные каталоги приводят для Metalflex-версии 3-контактное подключение и электрическую маркировку 250 V~, 16 (6) A CLOSING, 1 (1) A OPENING, T85.
0024000324 является каталожным номером Haier. С этой же сервисной группой связан номер 49046296. В каталогах оригинальных запчастей Haier товар непосредственно представлен как 0024000324 / 49046296 Door Switch.
Состояние товара: новое. Деталь не эксплуатировалась.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Тип детали: устройство блокировки люка (УБЛ)
- Дополнительные названия: замок люка / блокиратор двери / door lock
- Бренд совместимой техники: Haier
- Производитель компонента: Metalflex
- Каталожный номер Haier: 0024000324
- Связанный сервисный номер: 49046296
- Маркировка Metalflex: ZV-446 / ZV446U1
- Дополнительная маркировка: V13305
- Температурный класс по маркировке: T85
- Номинальная маркировка: 250 V~
- Контакты замыкания: 16 (6) A
- Контакты размыкания: 1 (1) A
- Количество контактов: 3
- Крепление: под винты
- Тип техники: стиральные машины
- Состояние: новое
- Комплектация: 1 блокировка люка
ОРИГИНАЛЬНЫЕ НОМЕРА И МАРКИРОВКИ
OEM / каталожный номер Haier: 0024000324
Связанный сервисный номер Haier: 49046296
Производитель: Metalflex
Маркировка: ZV-446 / V13305
Связанный код исполнения: ZV446U1
НАЗНАЧЕНИЕ
УБЛ обеспечивает безопасную работу стиральной машины.
После закрытия загрузочного люка и запуска программы блокировка:
- фиксирует дверь;
- подтверждает системе управления закрытое состояние люка;
- препятствует открытию двери во время работы;
- позволяет электронному модулю контролировать состояние блокировки.
Если УБЛ не срабатывает, машина может не начинать программу либо сообщать о незакрытом люке.
СОВМЕСТИМОСТЬ
Для 0024000324 / 49046296 подтверждено очень широкое применение в стиральных машинах Haier.
Хорошие примеры с полными Product Code:
- Haier HW-C1470TVEBL-F — CE0GK0E1P00
- Haier HW100-1211N-F — CE0J9KE0L00
- Haier HW100-1479N-F — CE0J9NE0000
- Haier HW50-1010A — CE0JGQE0H00
- Haier HW60-1203D-F — CE0KC6E0H00
- Haier HW60-1279-F — CE0JY8E0H00
- Haier HW60-1403D-F — CE0KCBE0H00
- Haier HW60-1411N-F — CE0JG2E0M00
- Haier HW60-1479-DF — CE0JY9E0H00
- Haier HW70-1279-DF — CE0JW5E0M00
- Haier HW70-1479-F — CE0JWRE0H00
- Haier HW80-1479-DF — CE0J9CE0000
- Haier HW90-1279-F — CE0J9EE0000
- Haier HW90-1479-F — CE0J90E0A00.
Дополнительно Spares2Repair подтверждает для 49046296, например:
- Haier HW60-1201SU — CE0JC3E0G00
- Haier HMS1000A — CE0J61E0H00
- Haier HW80-1279 — 31009813
- Haier HAS1000TVE — CE0F70E1500
- Haier HK1207TVE — CE034BE0100
- Haier HW100-1211NIB — 31010685.
Для Haier желательно подбирать блокировку именно по полной модели + Product Code, а не только по внешнему виду.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Metalflex ZV-446 относится к трёхконтактным электромеханическим блокировкам двери.
При подборе необходимо учитывать:
- 3 контакта;
- форму разъёма;
- расположение контактов;
- геометрию корпуса;
- положение крепёжных отверстий;
- форму окна под крючок двери;
- электрическое исполнение.
КАК ПРАВИЛЬНО ПОДОБРАТЬ БЛОКИРОВКУ ЛЮКА
Перед заказом необходимо проверить:
- OEM / номер Haier — 0024000324;
- либо связанный сервисный номер 49046296;
- производителя и маркировку старого УБЛ;
- для данного исполнения — Metalflex ZV-446 / V13305;
- количество контактов — 3;
- полную модель стиральной машины;
- Product Code;
- форму разъёма и креплений.
Если на старом замке стоит Metalflex ZV-446 / V13305 / 0024000324, это наиболее надёжное совпадение для данной позиции.
ПРИЧИНЫ НЕИСПРАВНОСТИ УБЛ
Блокировка люка может потребовать замены при:
- износе внутреннего механизма;
- подгорании контактной группы;
- неисправности исполнительного элемента;
- повреждении корпуса;
- повреждении контактов или разъёма;
- механическом повреждении крючком двери.
Неисправность может проявляться тем, что машина не запускает программу, не блокирует люк, сообщает об открытой двери или не разблокирует её после завершения цикла.
При диагностике следует также проверить крючок люка, ручку двери, проводку, разъём и электронный модуль.
МОНТАЖ
Перед заменой стиральную машину необходимо полностью отключить от электросети.
При установке следует сверить номер и маркировку блокировки, отсоединить штатный разъём, установить новое УБЛ в штатное крепление и проверить правильность попадания крючка двери в механизм.
После сборки необходимо проверить нормальное закрытие двери, блокировку после запуска программы и разблокировку после её завершения.
Не рекомендуется проверять УБЛ прямой подачей сетевого напряжения на случайные контакты: необходимо знать назначение выводов и электрическую схему конкретного исполнения.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
HNS1000B HW-D1050TVE AWM1400WF HW-D1060TVE HW-D1260TVEME KR-1000TE HW50-1010 WMS0851W WMS1051W HW50-810 HW50-810S HW60-1201S HW50-1010A HW60-1211N WMS31106WD HW60-1011N HW60-1211NS HW50-1002D
