Блокировка люка стиральной машины Bosch, Siemens 00633765 EMZ Type 881 (621550)
Описание

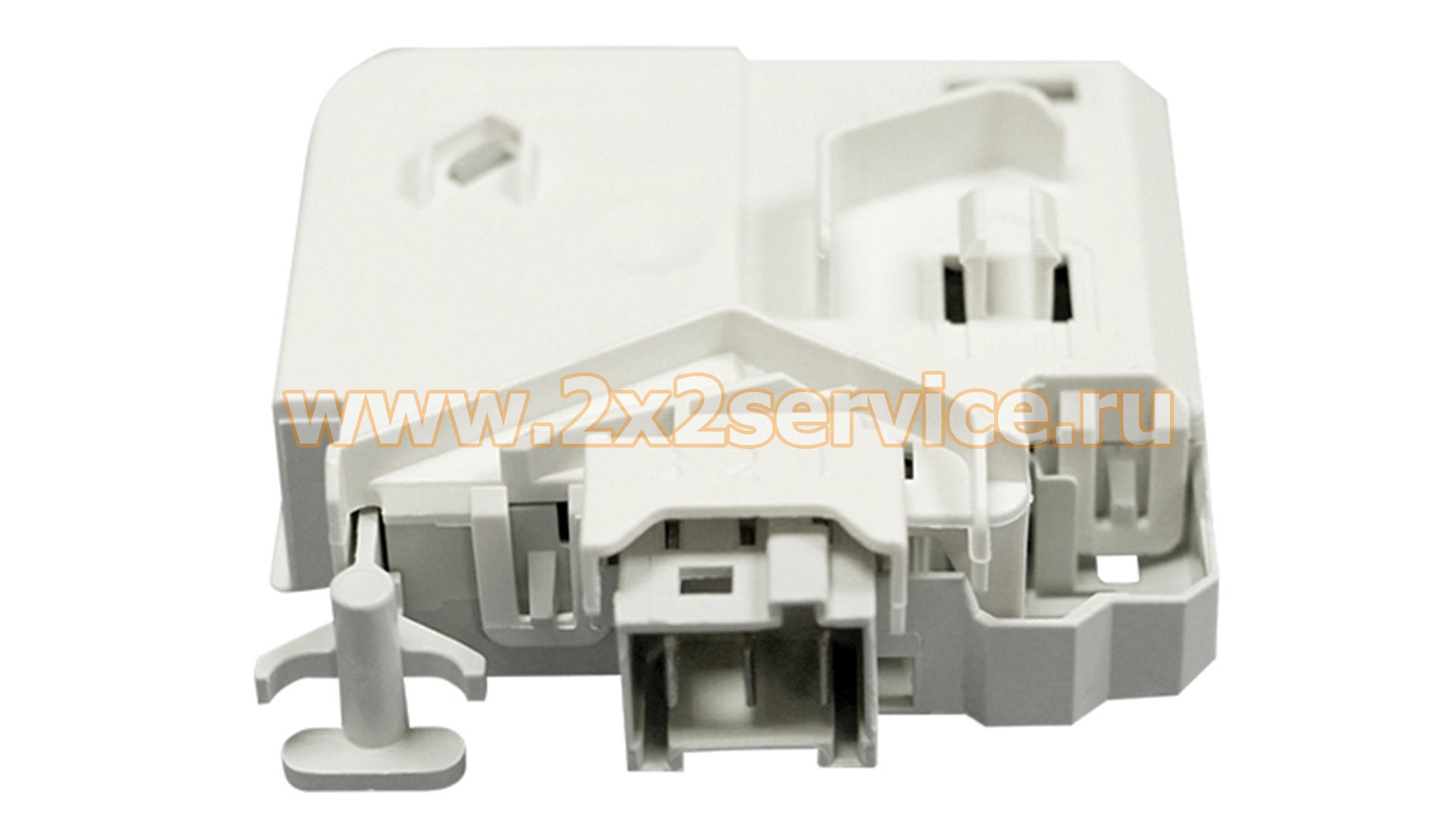

Блокировка люка стиральной машины Bosch / Siemens 00633765 (633765), EMZ Type 881 — электрический замок загрузочной двери, предназначенный для фиксации люка во время работы стиральной машины или стирально-сушильной машины и передачи системе управления сигнала о корректной блокировке двери.
00633765 является актуальным сервисным номером BSH и заменяет более ранние оригинальные номера 00633315, 00621550 и 00619468.
Основные характеристики
- тип детали: устройство блокировки люка / электрический замок двери;
- совместимая техника: стиральные и стирально-сушильные машины;
- бренды техники: Bosch, Siemens, Neff, Constructa и другие бренды BSH в соответствующих моделях;
- актуальный OEM BSH: 00633765;
- сокращённая запись: 633765;
- производитель данного исполнения: EMZ;
- тип исполнения: EMZ Type 881;
- маркировка производителя: 9000735664;
- тип подключения: RAST 5;
- разъём: 3-контактный;
- количество разъёмов: 1;
- размеры по каталогу BSH: 68×67×30 мм;
- материал корпуса: пластик;
- цвет: светло-серый;
- назначение: блокировка загрузочного люка и контроль его закрытия.
Оригинальные номера и маркировки
00633765 — актуальный оригинальный сервисный номер BSH.
633765 — сокращённая запись OEM 00633765.
EMZ Type 881 — обозначение текущего исполнения блокировки производства EMZ.
9000735664 — маркировка / Material Number, встречающаяся на исполнении EMZ Type 881.
Номер 9000735664 не следует смешивать с OEM BSH: это маркировка исполнения самого замка, тогда как 00633765 является сервисным номером готовой запасной части в системе Bosch / Siemens.
Оригинальные номера и замены
Официальный каталог Bosch прямо указывает, что 00633765 является заменой следующих более ранних сервисных номеров:
- 00633315 → 00633765;
- 00621550 → 00633765;
- 00619468 → 00633765.
Соответственно, сокращённые записи старых номеров:
- 633315;
- 621550;
-
Назначение
Блокировка люка является частью системы безопасности стиральной машины.
После закрывания двери и запуска программы устройство фиксирует люк и передаёт электронному модулю сигнал о том, что дверь заблокирована. Только после подтверждения блокировки машина может перейти к выполнению программы.
Во время работы замок предотвращает открывание загрузочной двери. После завершения программы система управления снимает блокировку в предусмотренном конструкцией порядке.
Особенности конструкции
00633765 представляет собой электрическую блокировку двери с разъёмом стандарта RAST 5.
Электрическое подключение выполнено через один трёхконтактный разъём.
Для данного сервисного номера применяется исполнение EMZ Type 881. В более ранних поставках той же сервисной позиции могли использоваться блокировки другого исполнения, поэтому при подборе следует ориентироваться прежде всего на OEM BSH и полный E-Nr. машины, а не только на внешний вид старого замка.
Совместимость
00633765 применяется в большом количестве стиральных и стирально-сушильных машин Bosch, Siemens и других брендов группы BSH.
Поскольку одна модель может иметь несколько производственных исполнений, совместимость необходимо проверять по полному E-Nr., включая индекс после косой черты, например WAS32466GB/05.
Подбор только по надписи Maxx, Logixx, Avantixx или iQ-серии недостаточно точен.
Как правильно подобрать УБЛ
Перед заказом необходимо сверить:
- полный E-Nr. стиральной машины;
- OEM установленной блокировки;
- форму корпуса;
- тип механизма фиксации;
- тип разъёма RAST 5;
- количество контактов;
- положение электрического разъёма;
- расположение креплений;
- фотографию установленной детали.
Если на старой блокировке указан номер 00633315, 00621550 или 00619468, актуальным оригинальным сервисным номером BSH является 00633765.
Причины неисправности
Признаками неисправности блокировки люка могут быть:
- программа не запускается после закрывания двери;
- машина не фиксирует люк;
- дверь блокируется нестабильно;
- электронный модуль не получает сигнал о закрытой двери;
- люк не разблокируется после окончания программы;
- появляются ошибки, связанные с системой блокировки двери;
- повреждены корпус, разъём или контактная группа замка.
Перед заменой необходимо также проверить механическую защёлку двери, ручку люка, проводку и разъём блокировки.
Монтаж
Перед заменой необходимо отключить машину от электросети.
При демонтаже следует зафиксировать положение старой блокировки и электрического разъёма. Новый замок устанавливается в штатное положение, после чего подключается трёхконтактный разъём RAST 5.
После сборки необходимо проверить правильность закрывания люка, фиксацию замка и запуск программы.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 15.00 × 15.00 × 5.00 см
Применение
BOSCH Maxx7.5; BOSCH Logixx6; BOSCH Avantixx6; BOSCH Maxx6 SIEMENS Серия: WD12, WD14, WD15 SIEMENS Серия: WM10, WM12 SIEMENS Серия: WS08, WS10, WS12 BOSCH Серия: WAP20, WAP24. BOSCH Серия: WAS20, WAS24. BOSCH Серия: WLM20, WLM24. BOSCH Серия: WLO16, WLO20, WLO24. BOSCH Серия: WVH24, WVH28, WVH30 WAE16423IT/01 WAE24472FG/01 WAS20460EE/16 WAS32466GB/05 WAE16442OE/01 WAE2448XEP/01 WAS24460EE/16 WAS32466GB/07 WAE16461ME/02 WAE2448XEP/12 WAS24466GB/04 WAS32466GB/08 WAE16462TR/01 WAE28442/01 WAS24466GB/05 WAS32466GB/09 WAE16462TR/02 WAE28462BY/01 WAS24466GB/09 WAS32466GB/10 WAE20442OE/01 WAE28462FG/01 WAS24466GB/11 WAS32466GB/14 WAE20462PL/01 WAE28462NL/01 WAS24466GB/16 WAS32466GB/16 WAE2047KPL/01 WAE28462SN/01 WAS28466GB/04 WAS32466GB/17 WAE24442/01 WAE28472FG/01 WAS28466GB/05 WIS24140GB/06 WAE24442BY/01 WAE28472NL/01 WAS28466GB/07 WIS24140GB/07 WAE24442OE/01 WAE284A2/01 WAS28466GB/08 WIS24140GB/13 WAE24462PL/01 WAE284B0SN/01 WAS28466GB/09 WIS24140GB/14 WAE24462SN/01 WAE284E0SN/01 WAS28466GB/10 WIS28440GB/06 WAE24462SN/05 WAE284K2NL/01 WAS28466GB/14 WIS28440GB/14 WAE24466OE/03 WAE32461SN/01 WAS28466GB/1
