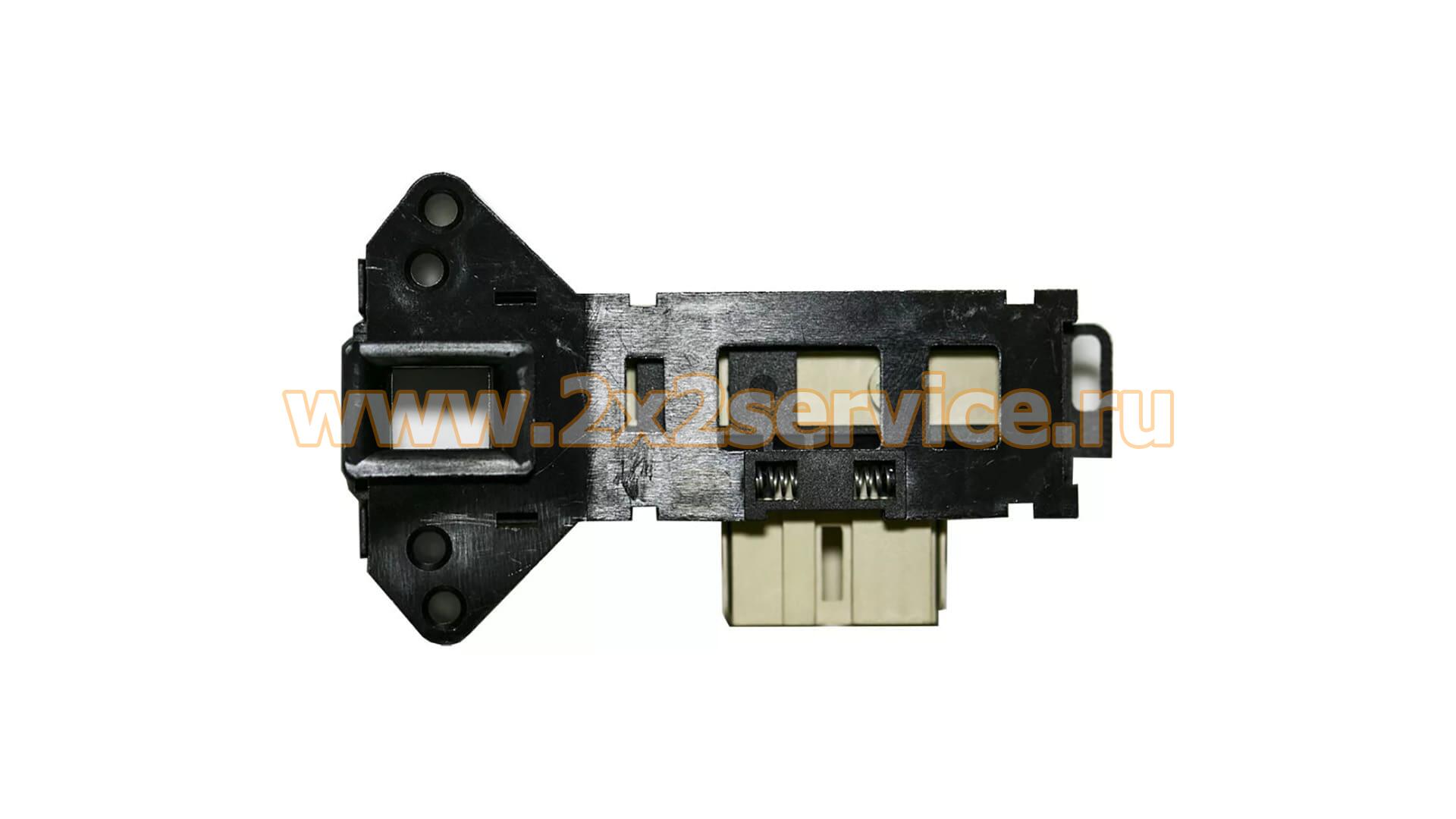

Блокировка люка стиральной машины CONCORE для Atlant (908092001907)
Описание
Блокировка люка стиральной машины CONCORE для Atlant 908092001907 предназначена для фиксации загрузочной дверцы и контроля её блокировки во время выполнения программы стирки.
Основные характеристики
- Тип детали: блокировка люка / УБЛ / электрозамок дверцы
- Производитель товара: CONCORE
- Применение: стиральные машины Atlant
- Каталожный номер ATLANT: 908092001907
- Заводское исполнение ATLANT по сервисной документации: KM
- Заводской производитель исполнения 908092001907: Wenzhou Tianjian Electric Co. Ltd
- Техническое обозначение ATLANT: ТТ-0311-2010
- Подключение: 3 контакта
- Исполнение: электромеханическая блокировка дверцы
- Назначение: фиксация люка и контроль его заблокированного состояния
Оригинальные номера и маркировки
ATLANT 908092001907 — оригинальный каталожный код ATLANT.
В заводской документации ATLANT номер 908092001907 расшифрован как:
- электрозамок блокировки дверцы KM;
- ТТ-0311-2010;
- производитель Wenzhou Tianjian Electric Co. Ltd.
CONCORE — производитель фактически продаваемой совместимой блокировки.
Для совместимых блокировок данной конструкции в специализированных каталогах встречаются обозначения:
- KM-AT;
- INT000AT.
Оригинальные номера и замены
В сервисной документации ATLANT исходным исполнением для соответствующего узла указан:
- 908092001902 — Metalflex ZV-446 T2, ТТ-0104-2009.
Для него ATLANT официально допускает следующие исполнения:
- 908092001906 — Arylux B20A3, ТТ-0105-2009;
- 908092001907 — KM, Wenzhou Tianjian Electric Co. Ltd, ТТ-0311-2010;
- 908092001903 — Metalflex ZV-449 T2, ТТ-0443-2012 — для соответствующих моделей и редакций документации.
908092001900 также встречается в технике ATLANT как более раннее исполнение блокировки семейства ZV-446T.
Назначение
УБЛ блокирует загрузочную дверцу стиральной машины после запуска программы и обеспечивает электрический контроль её закрытого состояния.
После срабатывания блокировки электронный модуль получает подтверждение о зафиксированном люке и разрешает дальнейшее выполнение программы.
Неисправность УБЛ может привести к тому, что машина не запускает программу, не блокирует дверцу или сообщает об ошибке закрытия люка.
Особенности конструкции
Совместимое исполнение CONCORE имеет трёхконтактное электрическое подключение.
При подборе необходимо учитывать:
- номер ATLANT;
- маркировку установленного УБЛ;
- количество и расположение контактов;
- форму электрического разъёма;
- расположение креплений;
- конструкцию механизма блокировки.
CONCORE может визуально отличаться от заводского электрозамка Wenzhou KM. При подтверждённой совместимости различие формы отдельных элементов корпуса само по себе не означает несовместимость детали.
Совместимость
ATLANT 908092001907 применяется как допустимое исполнение блокировки дверцы в большом количестве стиральных машин ATLANT различных серий.
Заводская документация ATLANT непосредственно подтверждает применение 908092001907, например, в группах машин:
- 35М101, 35М81, 45У81, 45У101, 45У121;
- 35М102, 35М82, 45У82, 45У102, 45У122, 45У142;
- 45У84, 45У104, 45У124, 45У144-А;
- 50У87, 50У107, 50У127;
- 50С87 и других моделях соответствующих семейств.
Как правильно подобрать УБЛ
Перед заказом рекомендуется сверить:
- ATLANT 908092001907;
- точную модель стиральной машины;
- маркировку установленной блокировки;
- количество контактов;
- форму электрического разъёма;
- расположение креплений;
- внешний вид установленного УБЛ.
Если на старой детали указан 908092001902, 908092001903 или 908092001906, необходимо проверять допустимость замены по конкретной модели машины.
Причины неисправности
Возможные признаки неисправности блокировки люка:
- стиральная машина не запускает программу после закрытия дверцы;
- люк не блокируется;
- блокировка срабатывает нестабильно;
- машина сообщает об ошибке закрытия дверцы;
- дверца остаётся заблокированной после завершения программы;
- имеются следы перегрева корпуса или электрических контактов.
Перед заменой необходимо также проверить ручку и крючок люка, электрический разъём, проводку и цепь управления блокировкой.
Монтаж
Перед заменой необходимо полностью отключить стиральную машину от электросети.
Устанавливаемую блокировку следует сравнить со снятой деталью по номеру, количеству контактов, форме разъёма и расположению креплений. Подключение необходимо выполнять в соответствии со штатной электрической схемой машины.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
Atlant 35М101 35М102 35М81 35М82 40М105 40М109 40М89 45У101 45У102 45У104 45У121 45У122 45У124 45У144-А 45У81 45У82 45У84 45У87 50М109 50М89 50С101 50С102 50С104 50С121 50С122 50С124 50С124-А 50С142 50С144 50С144-А 50С81 50С82 50С84 50У101 50У102 50У1029 50У106 50У107 50У1079 50У108 50У109 50У121 50У81 50У82 50У829 50У86 50У87 50У879 50У88 50У89 60К124-А 60С102 60С106 60С107 60С108 60С122 60С124 60С142 60С86 60С87 60С88 60У106 60У107 60У108 60У109 60У128 60У86 60У87 60У88 60У89 70С1010 70С102 70С106 70С107 70С108 70С109 70С122 70С126 70С128 70С142 70С146 70С148 70С86 70С87 70С88 70С89 70У1010 70У109
