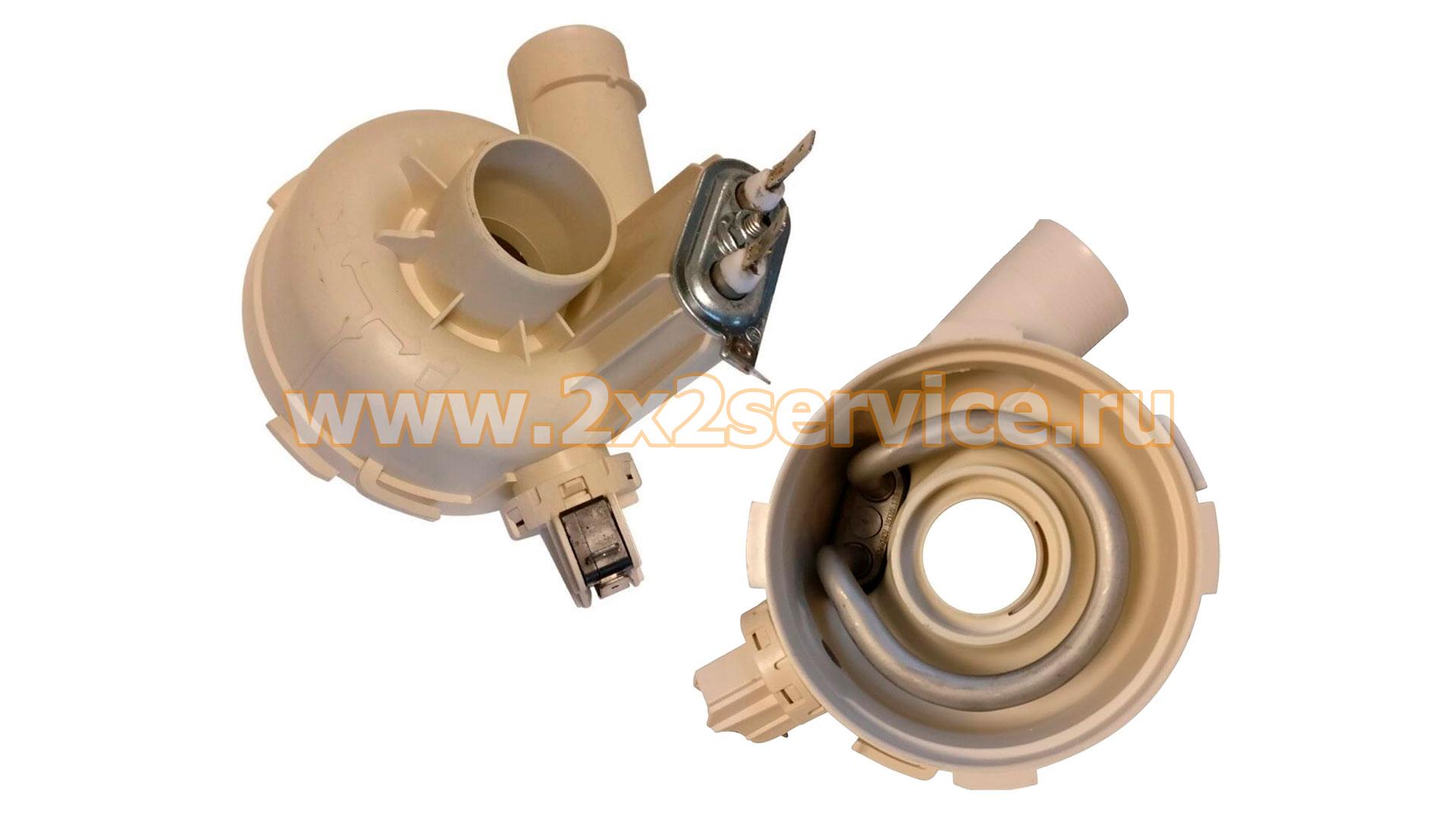

Нагревательный узел ПММ Candy, Hoover, Midea, Hansa 1800 Вт с корпусом насоса (49037218)
Описание
Нагревательный узел ПММ Candy, Hoover, Midea, Hansa 1800 Вт с корпусом насоса, 49037218 предназначен для нагрева воды в посудомоечной машине и устанавливается в гидравлической части циркуляционной системы.
Деталь представляет собой не отдельный трубчатый ТЭН, а нагревательный узел в сборе с пластиковым корпусом циркуляционного насоса ( «улиткой») и микровыключателем / датчиком давления.
Основные характеристики
- Тип детали: нагревательный узел / проточный нагреватель
- Конструкция: ТЭН в корпусе циркуляционного насоса
- OEM Candy / Hoover: 49037218
- Мощность: 1800 Вт
- Номинальное напряжение: 220–240 В
- Корпус насоса: пластиковый
- Диаметр корпуса: около 100 мм
- Входной патрубок:
- наружный Ø 38 мм
- внутренний Ø 33 мм
- Выходной патрубок:
- наружный Ø 34 мм
- внутренний Ø 28 мм
- Силовые контакты нагревателя: 2×6,3 мм AMP
- В составе: микровыключатель / датчик давления
- Состояние: новое
Размеры патрубков и электрическое исполнение приводит специализированный каталог оригинального Teka 81785298, который одновременно указывает Candy 49037218, Midea 17476000007431 и Gorenje 518861 как соответствующие исполнения одного узла.
Оригинальные номера и cross-reference
Candy / Hoover
- 49037218 — OEM Candy/Hoover
- 49037552 — другой оригинальный номер Candy/Hoover для этого семейства нагревательных узлов; крупные каталоги связывают его с 49037218.
- 49041987 — ещё один связанный OEM Haier Group/Candy для соответствующего исполнения, встречающийся в сервисных cross-reference.
Midea
- 17476000007431 — оригинальный Midea
- 17476000A03093 — связанный Midea OEM / сервисный номер.
Gorenje / Hisense
- 518861
- 872406
Teka / Küppersbusch
- 81785298 — оригинальный Teka/Küppersbusch.
Brandt / Fagor
- AS0042312
- AS0067080
Samsung
- DD81-02361A — межбрендовый OEM Samsung для соответствующего узла.
Amica
- 1034329 → 1077137
Маркировки на детали
Для данного узла встречаются:
673001302001 — маркировка пластикового корпуса
E5-MD-RW001 — маркировка корпуса
Heatwell SU3828 — маркировка самого нагревательного элемента
220–240V 1800W — электрическая маркировка нагревателя.
34421196, 34421730, 34421988 встречаются как кросс-коды в каталогах поставщиков. Например, 34421988 отдельно фигурирует как Sidepar-код.
MD-MH-E51 используется в торговых каталогах как обозначение совместимого нагревательного узла, но подтверждения его как OEM Midea нет.
Комплектация
В продаже узел в сборе:
- пластиковый корпус циркуляционного насоса;
- нагревательный элемент 1800 Вт;
- микровыключатель / датчик давления.
Электродвигатель циркуляционного насоса в комплект не входит.
Назначение
Узел устанавливается в циркуляционном контуре посудомоечной машины.
Во время работы вода проходит через корпус, нагревается встроенным нагревательным элементом и далее поступает в систему циркуляции и разбрызгивания.
Микровыключатель / датчик давления контролирует наличие соответствующего гидравлического режима и является частью данного корпуса.
Особенности конструкции
Нагревательная трубка расположена непосредственно внутри пластиковой «улитки» корпуса насоса.
- пластиковый корпус;
- кольцевой нагревательный элемент внутри;
- два силовых вывода;
- микровыключатель;
- входной и выходной патрубки.
В специализированных каталогах для этой конструкции приводятся:
- корпус около Ø100 мм;
- вход Ø38 мм;
- выход около Ø34 мм;
- нагреватель Heatwell SU3828, 1800 Вт.
Совместимость
Узел относится к широко применяемой платформе Midea и использовался под собственными сервисными номерами у большого количества брендов:
- Candy / Hoover;
- Midea / Comfee;
- Hansa / Amica;
- Gorenje / Hisense;
- Teka / Küppersbusch;
- Brandt / Fagor;
- Samsung;
- Korting и др.
Однако совместимость должна определяться не только по внешнему виду корпуса, а по OEM производителя техники и полному идентификатору модели.
Для Candy/Hoover лучше использовать Industrial Code.
Как правильно подобрать нагревательный узел
Перед заказом необходимо сверить:
- OEM старого узла;
- модель посудомоечной машины;
- полный Industrial Code / Product Code / Service Number;
- мощность 1800 Вт;
- напряжение 220–240 В;
- входной патрубок Ø38 мм;
- выходной патрубок Ø34 мм;
- расположение микровыключателя;
- форму корпуса и креплений;
- маркировки 673001302001 / E5-MD-RW001, если они имеются на старом корпусе.
Нельзя подбирать только по надписи 1800W: на этих платформах используются несколько разных нагревательных корпусов.
Причины неисправности
Замена узла может потребоваться при:
- отсутствии нагрева воды;
- обрыве ТЭНа;
- пробое нагревательного элемента на корпус;
- течи пластикового корпуса;
- повреждении патрубков;
- неисправности микровыключателя / датчика давления;
- повреждении силовых контактов;
- следах перегрева.
При отсутствии нагрева перед заменой необходимо проверить сопротивление нагревателя, проводку, контакты и цепь управления.
Монтаж
Перед заменой посудомоечную машину необходимо отключить от электросети и водоснабжения.
При демонтаже следует отсоединить циркуляционный насос, электрические контакты нагревателя, микровыключатель и гидравлические соединения. При установке нового узла необходимо проверить состояние уплотнений и правильность посадки всех патрубков.
После сборки обязательно проверить отсутствие протечек и корректную работу нагрева.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 500 г
Габариты в упаковке: 15.00 × 10.00 × 10.00 см
Применение
Candy CDI2T1047 32900593 CDI1L949 32900605 CDP1L952X 32001109 CDP2D1149X 32001125 CDP2L949W 32001042 CDP1L949X 32001045 CDP1L949W 32001044 CDP2L949X 32001043 HDP2D1145W 32001086 HDP2D1145X 32001087 CDP1L952W 32001110 CDP2L952W07 32001046 CDP2D1149X07 32001049 CDP2L952X07 32001047 CDP2D1149W07 32001048 CDP2D11453X47 32001149 BDIS409 32900609
