Поплавковый механизм защиты от протечки ПММ Vestel, Weissgauff 32031018 (42157715)
Описание
Поплавковый механизм защиты от протечки посудомоечной машины Vestel / Weissgauff 42157715 / 32031018 предназначен для обнаружения воды в нижнем поддоне ПММ при протечке или переливе.

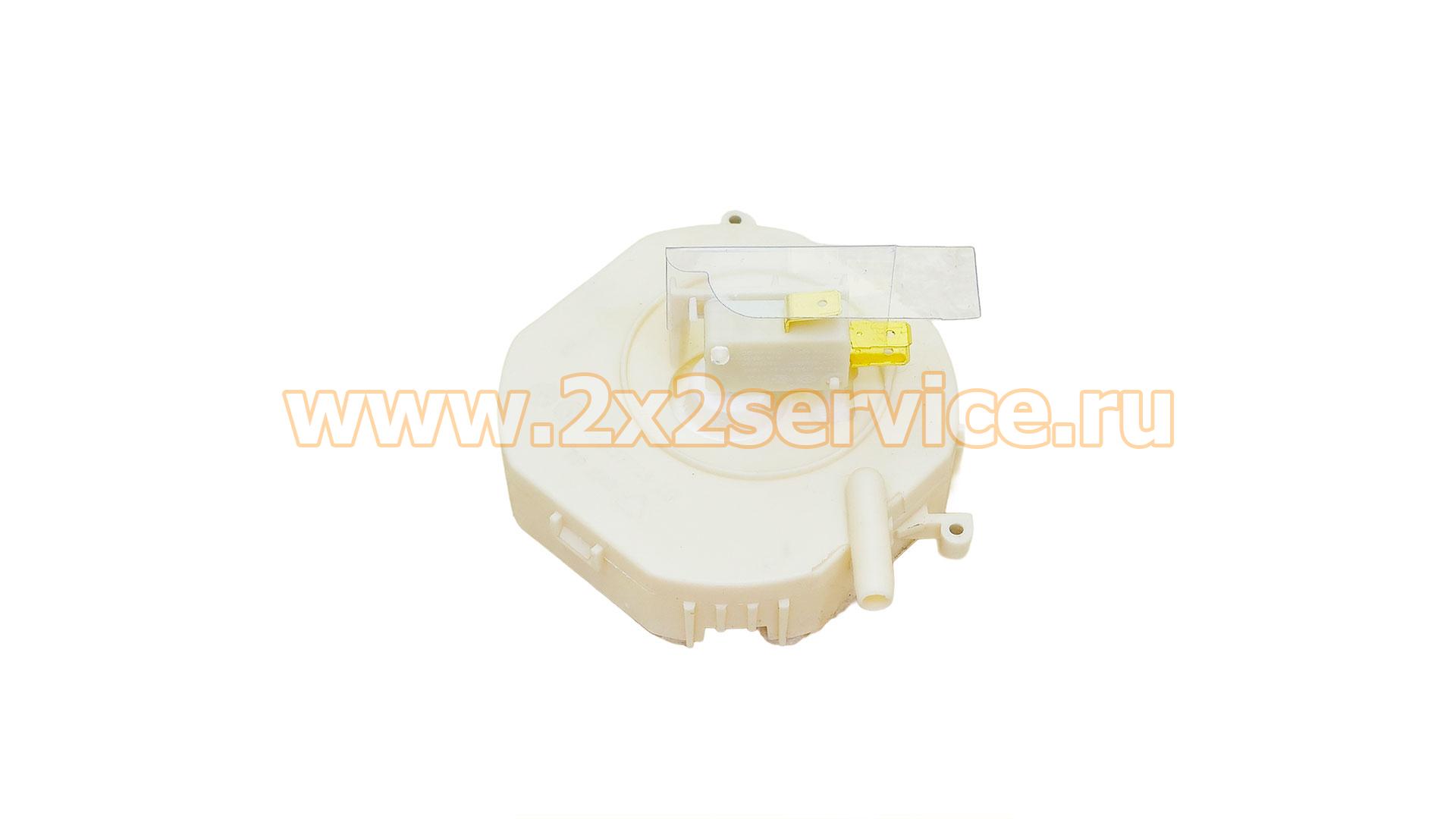

Узел выполнен в сборе и включает поплавковый элемент, пластиковое основание / держатель и микровыключатель. При появлении воды в нижнем поддоне поплавок поднимается и механически воздействует на микровыключатель. После его срабатывания электронный модуль получает сигнал об аварийном наличии воды и переводит посудомоечную машину в предусмотренный производителем защитный режим.
Для Vestel номер 32031018 подтверждён заводскими каталогами как FLOATER, а профильные каталоги описывают эту же деталь как antiflood chamber with microswitch — поплавковый узел защиты от протечки с микровыключателем.
Основные характеристики
- Тип детали: поплавковый механизм защиты от протечки
- Назначение: посудомоечные машины
- Основной номер карточки: 42157715
- OEM Vestel: 32031018
- Более новое оригинальное исполнение Vestel: 22398527
- Исполнение: в сборе
- Комплектация: поплавок, пластиковое основание / держатель, микровыключатель
- Место установки: нижняя часть ПММ / поддон
- Принцип действия: механическое воздействие поплавка на микровыключатель
- Контролируемое состояние: появление воды в нижнем поддоне
- Состояние: новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и замены
Предыдущее оригинальное исполнение: 32031018
Более новое оригинальное исполнение: 22398527
Связанный каталожный номер: 42157715
OEM Vestel: 32031018
Более новое OEM-исполнение Vestel: 22398527
Межбрендовые оригинальные номера
Эта же Vestel-платформа используется под OEM других производителей.
Для Whirlpool / Indesit подтверждены:
C00858086
488000858086
Для Amica подтверждается:
1039330
Также в межбрендовых каталогах встречаются:
Inventum — 30401000312
Airlux — Z32031018
Brandt — AS0078808
Комплектация
Комплектация: поплавковый механизм в сборе — поплавок, пластиковый корпус / держатель и микровыключатель.
Назначение
Поплавковый механизм является частью системы аварийной защиты от протечки / перелива.
В штатном состоянии нижний поддон посудомоечной машины сухой, а поплавок находится в нижнем положении.
При появлении воды:
- вода попадает в нижний поддон;
- поплавок поднимается;
- механизм воздействует на микровыключатель;
- состояние контактов переключателя изменяется;
- электронный модуль получает сигнал о наличии воды.
После этого дальнейший алгоритм зависит от конкретной модели ПММ: может прекращаться набор воды, включаться сливной насос или отображаться ошибка системы защиты.
Особенности конструкции
Для Vestel 32031018 документирован поплавковый электромеханический узел, включающий механический поплавок и микровыключатель.
При попадании воды поплавок перемещается за счёт своей плавучести и механически переключает электрический элемент.
Такая конструкция позволяет держать электрическую часть отдельно от непосредственного контакта с водой.
Для правильной работы механизма необходимо, чтобы:
- поплавок свободно перемещался;
- пластиковое основание не было деформировано;
- механизм не заклинивал;
- микровыключатель чётко срабатывал;
- после удаления воды узел возвращался в исходное положение.
Совместимость
32031018 относится к широко используемой Vestel-платформе и встречается в технике Vestel, Weissgauff, Schaub Lorenz, Vestfrost, Sharp, Hansa, Amica и большого количества OEM-брендов. FixPart приводит для этого узла очень широкий список марок, а российский каталог непосредственно связывает 42157715 (32031018) с Weissgauff.
Это не означает универсальную совместимость со всеми ПММ перечисленных брендов.
Для точного подбора необходимо проверять:
- модель посудомоечной машины;
- полный Product Code / заводской код;
- OEM старого узла;
- форму основания;
- расположение поплавка;
- положение микровыключателя;
- электрический разъём;
- крепление.
Как правильно подобрать поплавковый механизм
Основные идентификаторы:
42157715
Vestel 32031018
Более новое исполнение:
Vestel 22398527
Межбрендовые OEM:
Whirlpool / Indesit C00858086 / 488000858086
Amica 1039330
Перед заказом рекомендуется сравнить:
- маркировку старой детали;
- модель и Product Code ПММ;
- форму пластикового основания;
- поплавок;
- положение микровыключателя;
- электрические контакты;
- способ крепления.
Причины неисправности
Проверка или замена поплавкового механизма может потребоваться, если:
- посудомоечная машина постоянно находится в режиме защиты от протечки;
- сливной насос непрерывно работает при сухой рабочей камере;
- ПММ не начинает программу;
- сигнал протечки не исчезает после удаления воды из поддона;
- поплавок заклинивает;
- повреждено пластиковое основание;
- механизм не возвращается в исходное положение;
- микровыключатель не срабатывает;
- повреждены электрические контакты.
Если в нижнем поддоне действительно присутствует вода, необходимо найти и устранить причину протечки.
Сам поплавковый механизм не является причиной протечки — он служит для её обнаружения.
Монтаж
Перед ремонтом необходимо отключить посудомоечную машину от электросети и перекрыть подачу воды.
Если в поддоне находится вода, перед установкой нового узла необходимо удалить её и устранить источник протечки.
При монтаже следует проверить:
- правильное положение пластикового основания;
- надёжность фиксации;
- свободное перемещение поплавка;
- отсутствие перекосов;
- правильное воздействие на микровыключатель;
- надёжность электрического подключения.
После установки рекомендуется вручную проверить срабатывание механизма, затем выполнить контрольный запуск ПММ и убедиться в отсутствии утечек.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 15.00 × 10.00 × 10.00 см
