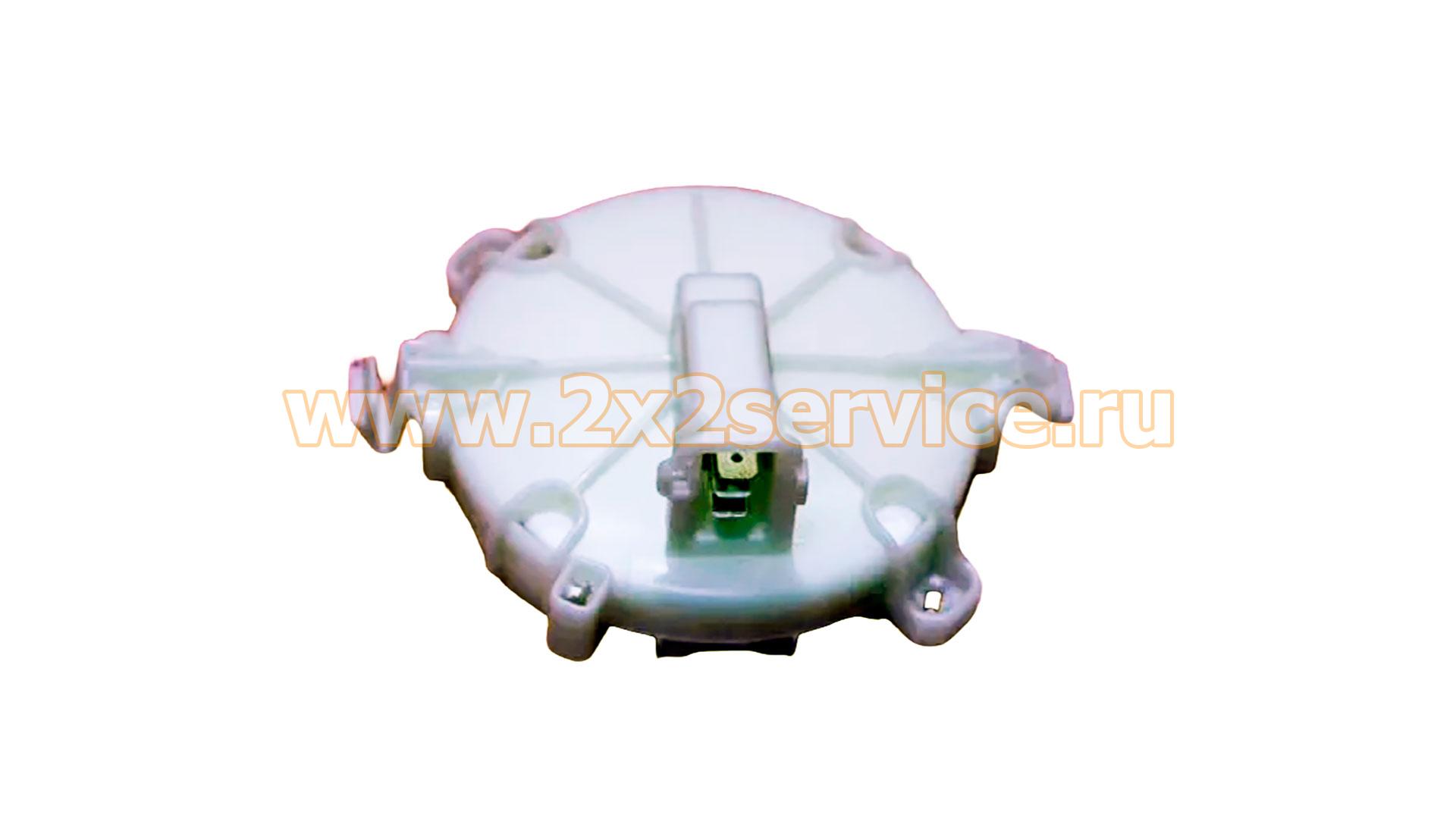

Поплавок защиты от протечки ПММ Gorenje Hisense 655019 (512053)
Описание
Поплавковый выключатель защиты от протечки посудомоечной машины Gorenje / Hisense 512053 предназначен для контроля появления воды в нижнем поддоне ПММ. Узел состоит из пластикового корпуса с установленным микровыключателем и механизма, на который воздействует пенопластовый поплавок.
При протечке или переливе вода попадает в нижний поддон посудомоечной машины. Пенопластовый поплавок поднимается и механически нажимает на микровыключатель узла. Система управления получает сигнал о наличии воды в поддоне и переводит машину в защитный режим. Таким образом, деталь является частью системы защиты от протечки / перелива, а не датчиком рабочего уровня воды в моечной камере.
Основные характеристики
- Тип детали: поплавковый выключатель / механизм защиты от протечки
- Назначение: посудомоечные машины
- Бренды техники: Gorenje, Hisense
- OEM: 512053
- Предыдущий оригинальный номер: 655019
- Конструкция: поплавковый механизм с микровыключателем
- Место установки: нижняя часть ПММ / поддон
- Принцип действия: механическое срабатывание микровыключателя при подъёме пенопластового поплавка
- Тип контроля: наличие воды в нижнем поддоне
- Электрический элемент: микровыключатель
Оригинальные номера и связанные детали
Основной оригинальный номер:
Gorenje / Hisense — 512053
Предыдущее оригинальное исполнение:
Gorenje — 655019
В каталогах Gorenje / Hisense элементы поплавковой системы могут быть представлены отдельными позициями:
- 512052 — кронштейн / держатель поплавкового механизма;
- 512053 — поплавковый узел;
- 795705 — микровыключатель поплавковой системы.
Назначение
Поплавковый выключатель используется в системе аварийной защиты посудомоечной машины от протечки или перелива.
В нормальном состоянии нижний поддон сухой, а пенопластовый поплавок находится в нижнем положении.
При попадании воды в поддон:
- пенопластовый поплавок поднимается;
- через механический элемент он воздействует на микровыключатель;
- контакты микровыключателя изменяют своё состояние;
- электронный модуль получает сигнал о наличии воды в поддоне;
- посудомоечная машина переходит в предусмотренный производителем защитный режим.
В зависимости от модели ПММ после срабатывания системы может блокироваться дальнейший набор воды, включаться сливной насос или формироваться код неисправности.
Особенности конструкции
В продаваемом узле используются:
- пластиковый корпус;
- механическая подвижная часть;
- встроенный микровыключатель;
- пенопластовый поплавок, воздействующий на механизм при подъёме.
Микровыключатель не контактирует с водой непосредственно. Срабатывание происходит механически — через движение поплавка.
Такая конструкция позволяет обнаруживать появление воды в нижнем поддоне без применения электронного датчика влажности.
Совместимость
Поплавковый выключатель 512053 применяется в различных посудомоечных машинах Gorenje / Hisense, а также в отдельных моделях других брендов, построенных на совместимых платформах.
При подборе рекомендуется ориентироваться прежде всего на:
OEM 512053
предыдущий OEM 655019
модель посудомоечной машины
Product Code
Совместимость следует проверять по полному заводскому коду конкретной ПММ, поскольку одна модель может выпускаться в нескольких технических исполнениях.
Как правильно подобрать поплавковый выключатель
Перед заказом рекомендуется сравнить:
- оригинальный номер старого узла;
- модель и Product Code посудомоечной машины;
- форму пластикового корпуса;
- расположение креплений;
- конструкцию механизма;
- расположение микровыключателя;
- способ взаимодействия с пенопластовым поплавком.
Если на машине установлен узел с OEM 512053 или подтверждённым предыдущим номером 655019, это является основным признаком совместимости.
Причины неисправности
Проверка поплавкового механизма может потребоваться, если:
- посудомоечная машина постоянно сигнализирует о протечке;
- сливной насос непрерывно работает при пустой моечной камере;
- машина не начинает программу после устранения протечки;
- защитный режим срабатывает без видимой воды;
- поплавок заклинивает;
- механическая часть не возвращается в исходное положение;
- микровыключатель не срабатывает при подъёме поплавка;
- повреждены корпус или крепления.
При диагностике необходимо проверить не только микровыключатель, но и наличие воды в нижнем поддоне.
Если поддон заполнен водой, сначала следует найти причину протечки. Это может быть повреждение патрубков, уплотнений, насосов, шлангов, гидравлического корпуса или других элементов системы.
Проверка механизма
При отсутствии воды в поддоне пенопластовый поплавок должен свободно находиться в нижнем положении.
При его подъёме механизм должен:
- свободно перемещаться;
- без заеданий воздействовать на микровыключатель;
- обеспечивать чёткое срабатывание переключателя;
- после снятия усилия возвращаться в исходное положение.
Если поплавок свободно перемещается, но микровыключатель не изменяет состояние контактов, необходимо проверить сам электрический переключатель и его подключение.
Монтаж
Перед ремонтом необходимо отключить посудомоечную машину от электросети и перекрыть подачу воды.
Если система защиты сработала из-за реальной протечки, перед установкой или проверкой узла необходимо удалить воду из нижнего поддона и устранить причину её появления.
При монтаже следует убедиться, что:
- корпус правильно установлен в посадочное место;
- поплавок свободно перемещается;
- механизм не заклинивает;
- при подъёме поплавка происходит нажатие на микровыключатель;
- электрические контакты подключены надёжно;
- проводка не повреждена и не пережата.
После сборки необходимо проверить работу механизма и убедиться в отсутствии протечек.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 200 г
Габариты в упаковке: 10.00 × 10.00 × 5.00 см
Применение
Gorenje: GV67260 — 509649 GV64160 — 538869 GV65260 — 538903 GV66260 — 538907 GV68260 — 538914 GV66261 — 568203 GU663W — 586620 GU663X / GU66260X — 586621. GV671C60 — 736567. GV643D60 — 739655. 739655. GV662D61 — 739657. 512053 GS642E60W — 739174 — 512053 GV60ORAW MGV6316. Hisense: HUI6220XCUS — 736496. HS642C60X — 743543 HSGP15FB — 740113. Asko: DFI8347 — 729109
