Силовой модуль управления ПММ Midea WQP12-7601S.D.1-1 V1.1, вариант №1 — демонтаж (17176000033271 v.1)
Описание
Силовой модуль управления посудомоечной машины Midea 17176000033271, вариант №1 — основная электронная плата семейства WQP12-7601S.D.1-1 V1.1, предназначенная для управления исполнительными и контрольными узлами посудомоечной машины.
На продаваемом экземпляре непосредственно нанесены маркировки WQP12-7601S.D.1-1 V1.1 и No.17176000033271.
Конструктивное исполнение варианта №1: разъём CN1 установлен, разъём CN7 отсутствует.
Это отличие необходимо учитывать при подборе, поскольку платы с одинаковой основной маркировкой 17176000033271 могут отличаться комплектацией разъёмов и программным исполнением.
Основные характеристики
- Тип детали: основной / силовой электронный модуль управления
- Назначение: посудомоечная машина
- Производитель электронной платформы: Midea
- Маркировка PCB: 17176000033271
- Тип PCB: WQP12-7601S.D.1-1
- Ревизия: V1.1
- Исполнение: вариант №1
- CN1: установлен
- CN7: отсутствует
- Состояние: новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Официальная документация Midea для семейства 7601S описывает PCB как control center of dishwasher, который принимает и обрабатывает сигналы компонентов, выдаёт команды исполнительным узлам и обрабатывает обратную связь.
Оригинальные номера и маркировки
17176000033271 — маркировка/код основной PCB
WQP12-7601S.D.1-1 V1.1 — аппаратная платформа и ревизия
A07xxx и аналогичные коды — конкретные сервисные/программные исполнения
Отличие варианта №1
Для конкретного товара 2x2service.ru:
CN1 — есть
CN7 — нет
Официальная схема Midea для WQP12-7601S.D.1-1 показывает несколько сигнальных разъёмов CN1–CN9. Для CN1 на схеме обозначены линии:
GND / RX / TX / VDD.
То есть CN1 относится к низковольтной сигнальной части электронной системы.
Для CN7 схема показывает предусмотренную позицию на PCB, однако отдельное назначение CN7 в опубликованной таблице функций Midea не расшифровано.
Поэтому CN1/CN7 здесь — не второстепенные отметки, а важный критерий подбора.
Назначение
Основной модуль управляет работой посудомоечной машины и взаимодействует с исполнительными устройствами и датчиками.
Для платформы 7601S официальный сервис-мануал перечисляет среди управляемых или контролируемых цепей:
- циркуляционный насос;
- сливной насос;
- нагревательный элемент;
- заливной клапан;
- клапан регенерации;
- распределительный клапан;
- дозатор;
- вентилятор;
- верхнее освещение;
- термистор;
- датчик двери;
- контроль перелива;
- датчик соли;
- датчик ополаскивателя;
- расходомер;
- датчик мутности.
Это подтверждает, что 17176000033271 относится именно к основной электронике машины.
Особенности конструкции
Плата выполнена на жёсткой печатной основе и включает силовую и низковольтную управляющую части.

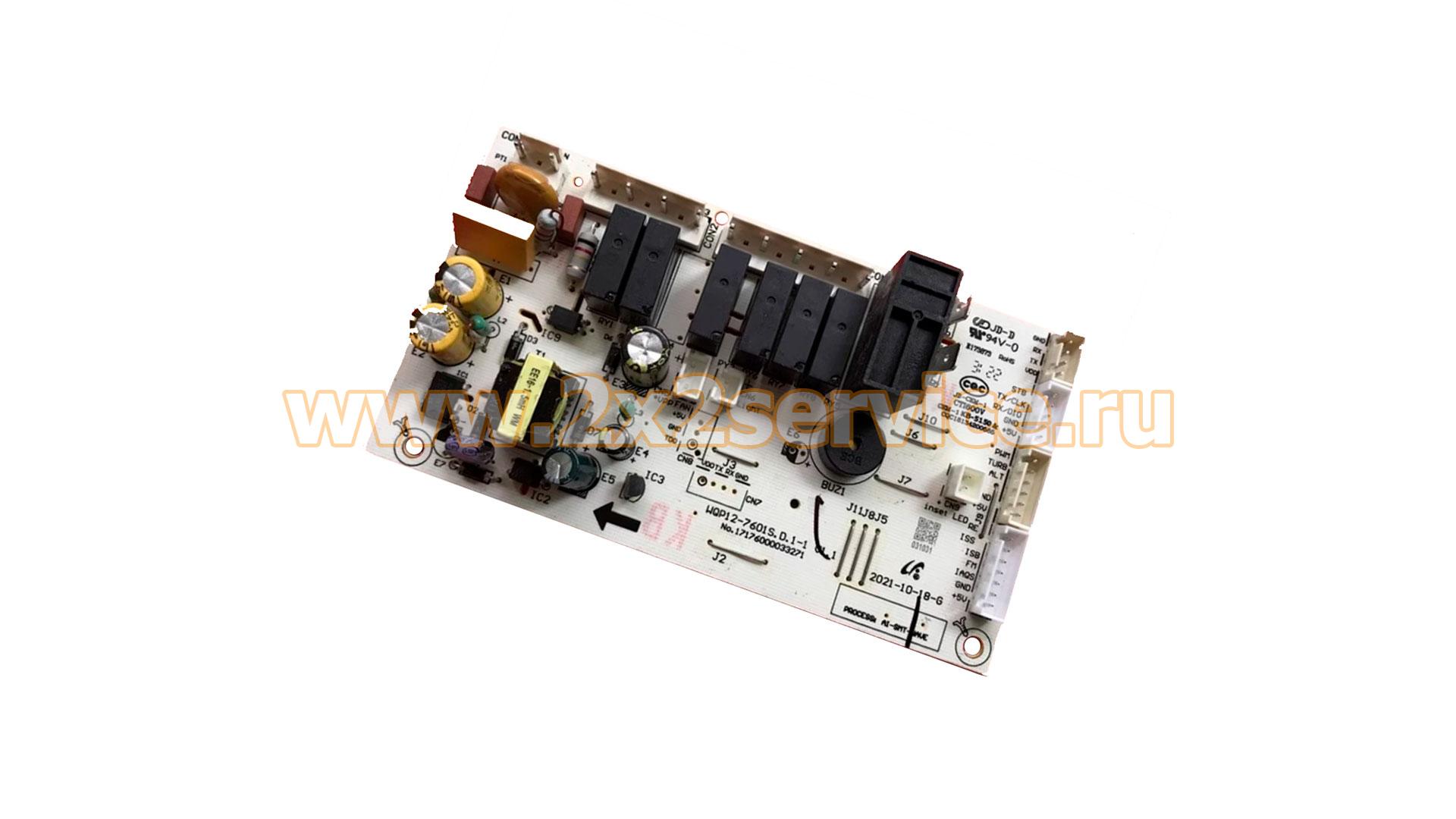

На конкретном экземпляре видны:
- релейная группа;
- трансформатор импульсного блока питания;
- электролитические конденсаторы;
- защитные элементы;
- управляющий микроконтроллер;
- звуковой излучатель BUZ1;
- силовые разъёмы;
- сигнальные разъёмы;
- маркировка WQP12-7601S.D.1-1 V1.1;
- маркировка No.17176000033271.
Особенно важно, что CN1 установлен, а CN7 не установлен.
При сравнении с другой платой 17176000033271 необходимо обязательно проверить не только общий рисунок PCB, но и фактически распаянные разъёмы.
Важно о программной совместимости
Одинаковая надпись:
17176000033271
ещё не означает, что две платы полностью взаимозаменяемы.
Хороший пример — сервисное исполнение 17176000A07428. Поставщик указывает для него ту же базовую маркировку:
WQP12-7601S.D.1-1 V1.1 No.17176000033271 — QR A07428
и отдельный список совместимых машин.
Другой модуль с той же PCB имеет уже QR A07524 и используется в COMFEE CDW452Wi.
Третий — A07766, предназначен для MID60S510/MID60S510i.
Поэтому при подборе желательно сверять одновременно:
17176000033271;WQP12-7601S.D.1-1 V1.1;- наличие CN1;
- отсутствие CN7;
- QR / дополнительный сервисный код;
- модель и Product Code посудомоечной машины.
Совместимость
Для 17176000033271 надёжно подтверждена связь с:
Midea MID45S130
Специализированный сервисный магазин указывает, что оригинальная плата 17176000033271 была снята с новой MID45S130. Это особенно хорошо соответствует состоянию вашей детали «демонтаж».
Для сервисного исполнения 17176000A07428, построенного на той же PCB 17176000033271, подтверждается значительно более широкий список:
MFD45S100W / Wi
MFD45S110S / Si / W / Wi
MFD45S120W / Wi
MFD45S130W
MFD45S320W / Wi
MID45S110 / i
MID45S120 / i
MID45S130 / i
MID45S300 / i
MID45S510 / i.
Как правильно подобрать модуль управления
Для этой позиции необходимо сравнивать:
- бренд техники;
- точную модель;
- Product Code / заводской код;
- номер старой платы;
- маркировку
WQP12-7601S.D.1-1 V1.1; - дополнительный код под QR;
- фактическую комплектацию разъёмов.
Для варианта №1 обязательно:
CN1 — установлен
CN7 — отсутствует
Если старая плата имеет обратное исполнение — например CN7 установлен, CN1 отсутствует — я бы не рекомендовал считать её тем же вариантом даже при совпадении 17176000033271.
Причины неисправности и диагностика
Замена силовой платы может потребоваться при:
- повреждении блока питания;
- прогаре дорожек;
- повреждении реле;
- неисправности силовых компонентов;
- повреждении разъёмов;
- окислении PCB;
- повреждении микроконтроллера;
- отсутствии управления исправным исполнительным узлом.
Монтаж
Перед заменой электронного модуля посудомоечную машину необходимо полностью отключить от электросети.
До отсоединения старой платы рекомендуется сфотографировать все разъёмы и их расположение.
При подборе и установке обязательно сверить:
- WQP12-7601S.D.1-1;
- V1.1;
- 17176000033271;
- дополнительный QR-код, если имеется;
- CN1;
- CN7;
- остальные распаянные разъёмы.
Поскольку деталь демонтирована с новой повреждённой техники, перед монтажом рекомендуется дополнительно осмотреть PCB и разъёмы на отсутствие механических повреждений после демонтажа.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 700 г
Габариты в упаковке: 25.00 × 10.00 × 10.00 см
Применение
MID45S130 MID45S970i и др.
