Силовой модуль управления ПММ Midea WQP12-7601.D.1-1 — демонтаж (17176000032577)

Бренд: Midea

Подходит для: Midea, Hyundai, Kuppersberg, Weissgauff, Hansa

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое (демонтаж)

4 840 руб.

Цена только для интернет-магазина

нет в наличии

Уточнить возможность поставки

Описание

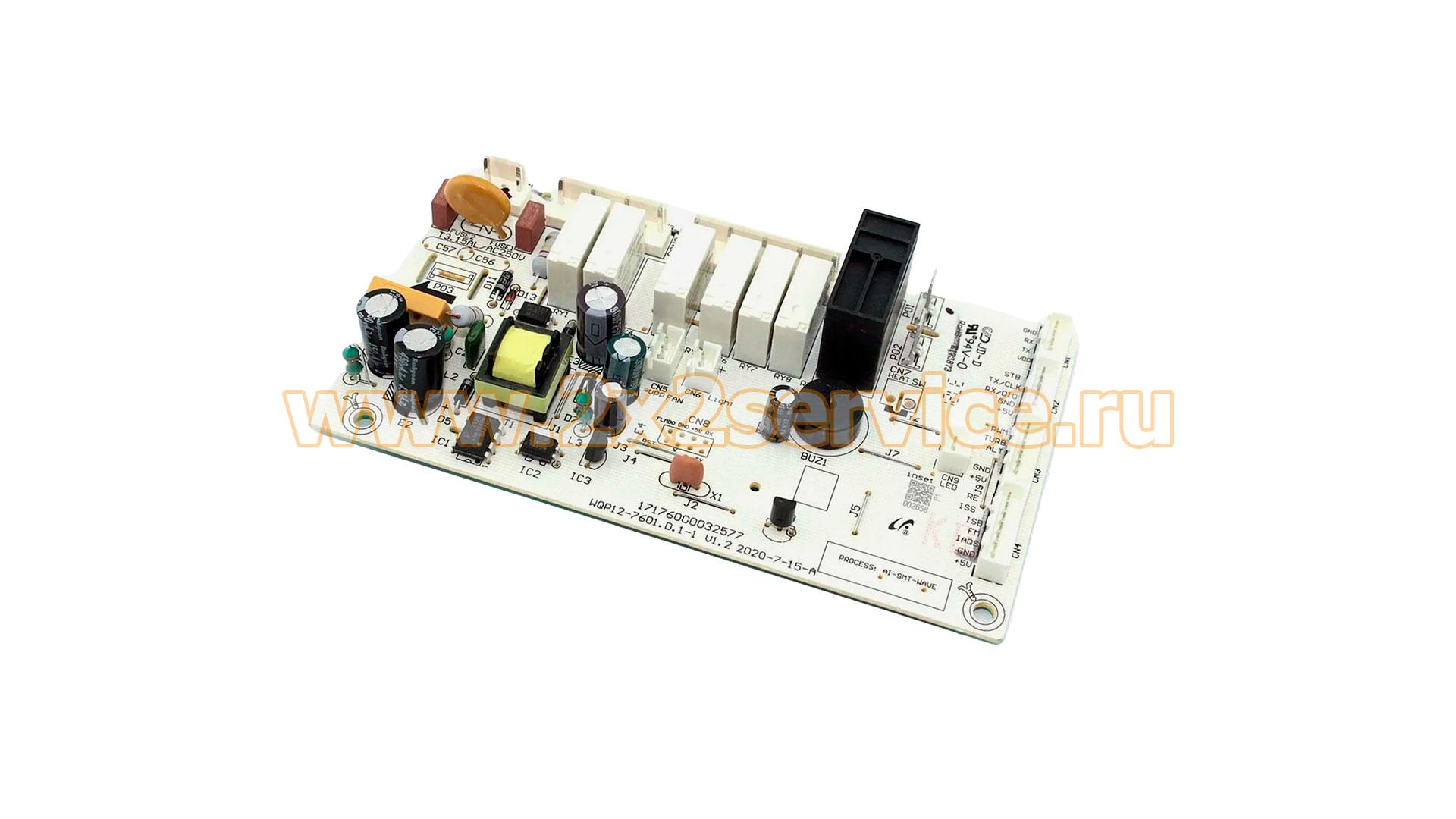

Силовой модуль управления посудомоечной машины Midea, Kuppersberg 17176000032577 — основная электронная плата платформы WQP12-7601.D.1-1 V1.2, применяемой в посудомоечных машинах Midea и в технике других брендов, построенной на платформе Midea.

Плата содержит силовые реле, источник питания, управляющую электронику и разъёмы для подключения исполнительных и контрольных узлов посудомоечной машины. По конструкции это основной электронный модуль, а не отдельная плата кнопок или индикации.

Основные характеристики

Тип детали: основной / силовой электронный модуль управления
Назначение: посудомоечная машина
Электронная платформа: WQP12-7601.D.1-1
Ревизия PCB: V1.2
Маркировка базовой платы: 17176000032577
Производственная/сертификационная маркировка: E173873 встречается на данном семействе PCB
Применение: техника на платформе Midea
Состояние: новое (демонтаж)

Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.

Оригинальные номера и связанные обозначения

Маркировка аппаратной PCB: 17176000032577
Платформа: WQP12-7601.D.1-1 V1.2
Конкретный сервисный / программный код: определяется по наклейке или QR конкретного модуля.

Назначение

Плата является основной электронной системой управления посудомоечной машины.

Она участвует в управлении:

программой мойки;
циркуляционным и сливным насосами;
набором воды;
нагревом;
клапанами;
другими исполнительными элементами;
обменом данными с пользовательской панелью и датчиками.

Аппаратное семейство WQP12-7601.D.1-1 каталогизируется именно как main/control board посудомоечных машин Midea.

Особенности конструкции

Плата содержит:

группу силовых реле;
импульсный источник питания;
электролитические конденсаторы;
защитные элементы;
управляющую электронику;
звуковой излучатель;
силовые и сигнальные разъёмы.

На платах этого семейства встречаются технические обозначения:

WQP12-7601.D.1-1 V1.2
17176000032577
E173873
CQC18134200585

и другие технологические обозначения PCB.

Совместимость

Аппаратная платформа 17176000032577 встречается в большом количестве техники различных брендов.

Подтверждены, например, следующие связи:

Midea MID60S100 / MID60S110 / MID60S120 — сервисное исполнение 17176000014612 на PCB 17176000032577.

Kuppersberg — сервисное исполнение 17176000016102 на PCB 17176000032577 / WQP12-7601.D.1-1 V1.2.

Weissgauff BDW 4543D — модуль с обозначением 17176000032577 встречается в специализированном каталоге.

Также документирован модуль с этой PCB, снятый с Hansa ZWM 536. На том же комплекте присутствовала отдельная интерфейсная плата 17176000016064 / WQP6-3602G.D.3-1, что подтверждает, что 16064 — отдельная плата пользовательского интерфейса, а не замена 32577.

Как правильно подобрать модуль

Для этой позиции не следует подбирать плату только по надписи 17176000032577.

Необходимо сверить:

марку техники;
точную модель;
Product Code / Service Code;
сервисный номер на наклейке или QR платы;
маркировку WQP12-7601.D.1-1 V1.2;
расположение разъёмов;
комплектацию PCB;
программное исполнение.

Особенно желательно знать модель машины, с которой снят именно продаваемый экземпляр.

Если, например, на QR-наклейке обнаружится 17176000016102, тогда уже можно корректно строить применяемость именно для этого варианта, а не для всей аппаратной платформы 32577.

Причины неисправности и диагностика

Замена силового модуля может потребоваться при:

повреждении источника питания;
прогаре элементов или дорожек PCB;
неисправности силовых реле;
повреждении разъёмов;
окислении платы;
отсутствии управления исправным исполнительным узлом;
внутренних неисправностях управляющей электроники.

Монтаж

Перед заменой посудомоечную машину необходимо полностью отключить от электросети.

Перед отсоединением старого модуля рекомендуется сфотографировать все разъёмы и их расположение.

При установке необходимо сравнить не только внешний вид платы, но и её сервисный/программный код. Платы WQP12-7601.D.1-1 могут выглядеть практически одинаково, но иметь разную конфигурацию.

Поскольку деталь снята с новой повреждённой техники, перед установкой следует проверить PCB, разъёмы, релейную группу и элементы блока питания на отсутствие повреждений после демонтажа.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 1 000 г

Габариты в упаковке: 25.00 × 10.00 × 10.00 см

Применение

Совместимость со своим устройством уточняйте у консультанта
