Силовой модуль управления ПММ Midea WQP12-7601.D.1-1 — демонтаж (17176000015390)
Описание

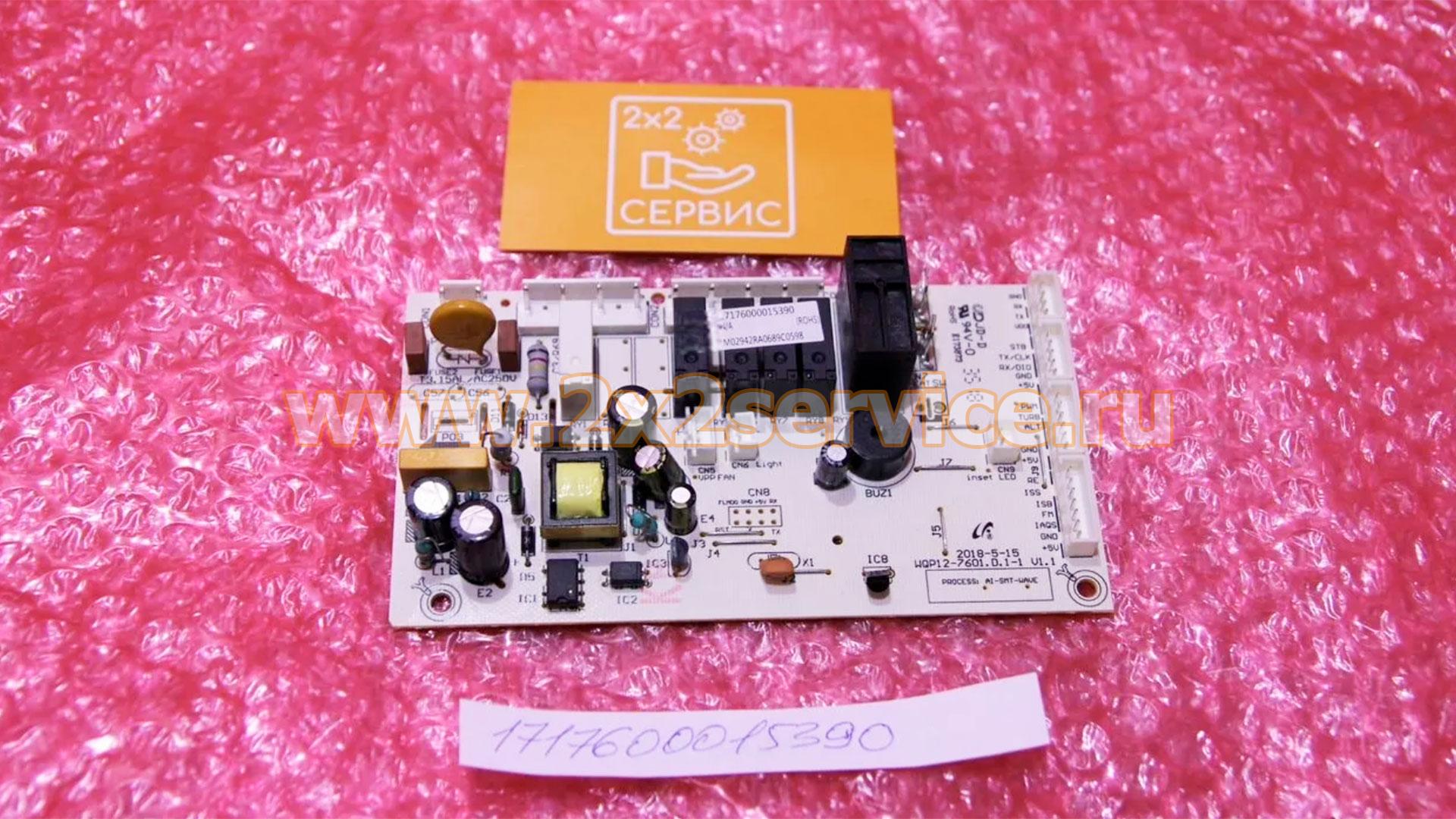

Силовой модуль управления посудомоечной машины Midea 17176000015390 — оригинальная электронная плата основной системы управления ПММ. Модуль относится к аппаратному семейству WQP12-7601.D.1-1 и управляет работой основных исполнительных и контрольных узлов посудомоечной машины.
Номер 17176000015390 подтверждается как оригинальный номер Midea. Профильные каталоги классифицируют данную деталь как силовой модуль / основной электронный модуль посудомоечной машины.
Основные характеристики
- Тип детали: силовой электронный модуль управления
- Назначение: посудомоечная машина
- Производитель: Midea
- Оригинальный номер: 17176000015390
- Маркировка семейства PCB: WQP12-7601.D.1-1
- Исполнение: основная управляющая PCB
- Состояние: новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Официальный сервис-мануал Midea для платформы WQP12-7601.D.1-1 описывает PCB как центральную плату управления. На её разъёмы подключаются, в частности, моечный насос, сливной насос, нагревательный элемент, входной и регенерационный клапаны, распределительный клапан, дозатор, вентилятор и датчики.
Оригинальные номера и связанные обозначения
17176000015390 — основной подтверждённый оригинальный номер Midea.
WQP12-7601.D.1-1 — маркировка аппаратного семейства PCB.
Для платы WQP12-7601.D.1-1 встречается множество других оригинальных Midea-кодов, например 17176000014612, 17176000034199, 17176000008429, 17176000032577 и другие. Однако одинаковая маркировка базовой PCB не доказывает взаимозаменяемость конкретных модулей: могут различаться ревизии, комплектация электронных компонентов и программное исполнение.
Отдельно подтверждается межбрендовый cross-reference:
Hansa 1038666 ↔ Midea 17176000015390 / 17176000016062
Назначение
Модуль относится к основной электронной системе управления посудомоечной машины.
Плата получает информацию от датчиков и органов управления, обрабатывает её и управляет исполнительными устройствами машины. Официальная документация Midea для WQP12-7601.D.1-1 непосредственно показывает соединения с насосами, нагревателем, клапанами, дозатором, датчиком двери, расходомером, датчиком мутности и другими элементами.
Особенности конструкции
Модуль представляет собой основную печатную плату с силовой и низковольтной управляющей частью.
На плате расположены:
- реле коммутации;
- элементы импульсного источника питания;
- электролитические конденсаторы;
- защитные элементы;
- микроконтроллер и управляющая электроника;
- силовые и сигнальные разъёмы;
- звуковой излучатель.
Маркировку WQP12-7601.D.1-1 нельзя использовать как единственный критерий совместимости. Известны разные оригинальные платы Midea на той же основе, поэтому необходимо дополнительно сверять OEM и конкретное исполнение машины.
Как правильно подобрать модуль управления
Для подбора необходимо сверить:
- полное название модели ПММ;
- сервисный / продуктовый код техники;
- оригинальный номер старого модуля;
- маркировку PCB;
- расположение и тип разъёмов;
- аппаратную ревизию платы.
Наиболее надёжный вариант — прямое совпадение 17176000015390.
Совпадение только маркировки WQP12-7601.D.1-1 недостаточно, поскольку на этой PCB-платформе существует несколько сервисных OEM.
Причины неисправности и диагностика
Замена силового модуля может потребоваться при повреждении элементов блока питания, прогаре дорожек или силовых компонентов, неисправности реле, повреждении разъёмов, окислении PCB либо подтверждённом отсутствии управления исправными исполнительными узлами.
Монтаж
Перед заменой электронного модуля посудомоечную машину необходимо полностью отключить от электрической сети.
Перед отсоединением старой платы рекомендуется сфотографировать расположение всех разъёмов. При установке необходимо сверить номер модуля, конфигурацию разъёмов и маркировку PCB.
Поскольку продаваемая деталь снята с новой повреждённой техники, перед установкой рекомендуется дополнительно проверить PCB, разъёмы и места крепления на отсутствие механических повреждений, которые могли возникнуть при демонтаже.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 000 г
Габариты в упаковке: 25.00 × 10.00 × 10.00 см
Применение
Hansa ZWM536WH — 1100382 Hansa ZWM536SH — 1100383
