Плата индикации и управления ПММ Midea — демонтаж (17176000015384)
Описание
Плата индикации и управления посудомоечной машины Midea 17176000015384 — электронный модуль пользовательского интерфейса, устанавливаемый в панели управления ПММ. Плата содержит кнопочные элементы, светодиодную индикацию и разъёмы для подключения к остальной электронной системе машины.
Номер 17176000015384 нанесён непосредственно на печатную плату продаваемого экземпляра. Профильные каталоги также идентифицируют этот номер как модуль/плату индикации Midea.
Основные характеристики
- Тип детали: плата индикации и управления
- Назначение: посудомоечная машина
- Производитель: Midea
- Номер платы: 17176000015384
- Тип электронного узла: пользовательский интерфейс
- Исполнение: печатная плата с кнопками, светодиодами и разъёмами
- Состояние: новое (демонтаж)

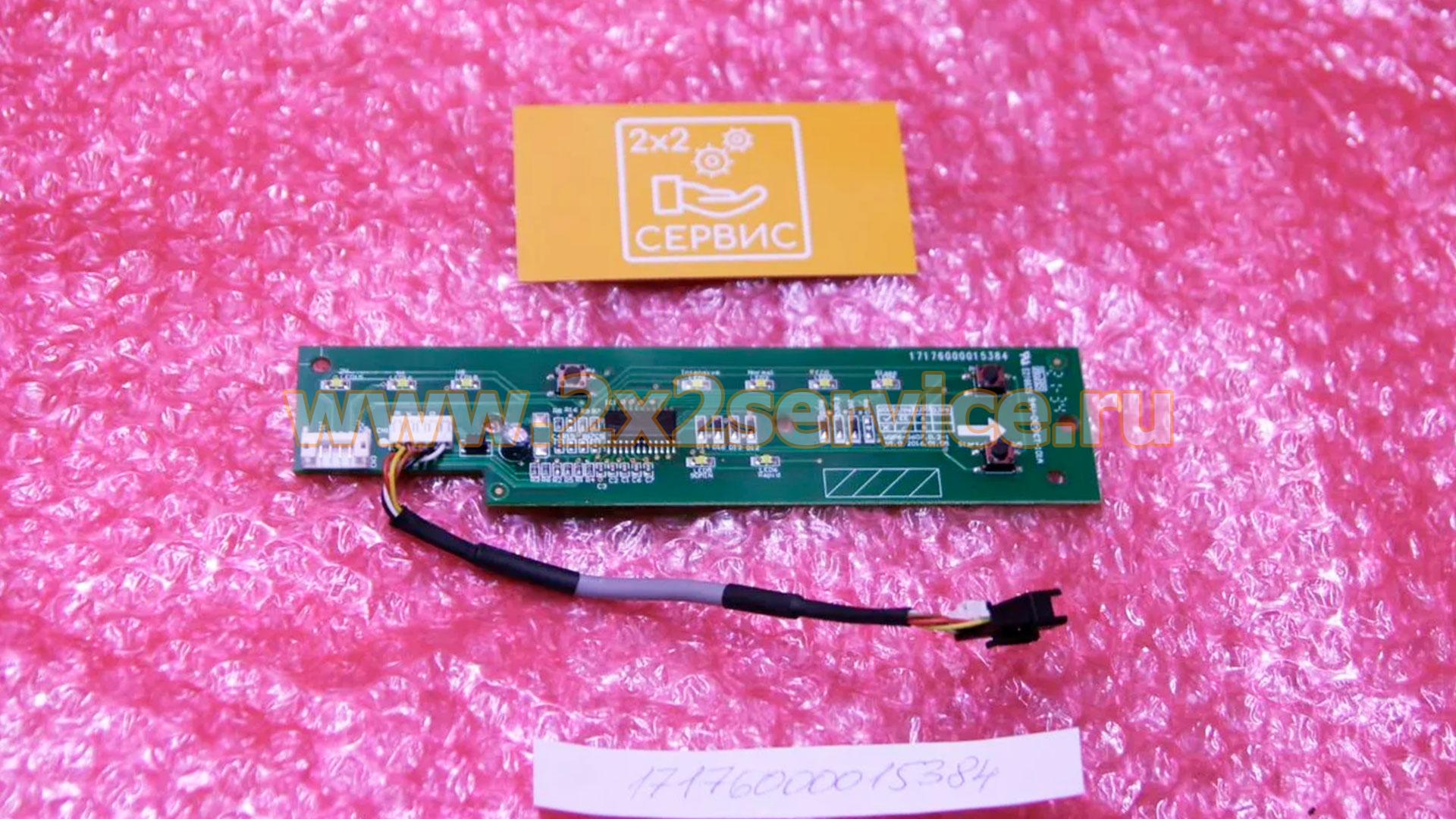

На фотографии конкретной детали видно две основные кнопки с правой стороны, несколько элементов световой индикации, разъёмы и соединительный кабель. По конструкции это характерный пользовательский интерфейс, а не силовой модуль с реле, силовым источником питания и выходами на нагреватель или насосы.
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и связанные обозначения
Номер платы: 17176000015384
Связанный сервисный номер интерфейсного узла: 17176000015388
Дополнительные маркировки: 6730000079, 6730000080
Назначение
Плата относится к пользовательской части системы управления посудомоечной машины.
Она используется для:
- приёма команд с кнопок панели;
- передачи выбранных режимов основной электронике;
- работы светодиодной индикации;
- отображения состояния выбранных функций;
- обмена данными с основным электронным модулем.
Это не основной силовой модуль.
Для Midea MCFD55200W каталожная схема отдельно различает Display Board и Main Control Board, что подтверждает наличие двух самостоятельных электронных узлов.
Особенности конструкции
Плата выполнена в вытянутом форм-факторе, соответствующем панели управления компактной посудомоечной машины.
На конкретном экземпляре видны:
- кнопочные микропереключатели;
- светодиодные элементы;
- несколько электрических разъёмов;
- соединительный кабель;
- SMD-компоненты;
- печатная маркировка 17176000015384.
Для подбора необходимо различать:
- номер конкретной PCB — 17176000015384;
- сервисный номер интерфейсного узла — 17176000015388;
- дополнительные заводские маркировки;
- номер основного силового модуля.
Например, для MCFD55200W отдельно встречается основной модуль 17176000009379, поэтому его нельзя смешивать с интерфейсной платой 17176000015384.
Совместимость
Наиболее надёжно подтверждена:
Midea MCFD55200W
Именно с этой модели снят другой документированный интерфейсный узел с сервисным номером 17176000015388 и маркировкой PCB 17176000015384.
Официальное руководство Midea подтверждает существование семейства:
- MCFD55200W
- MCFD55200S
- MCFD55200R.
Однако из одного общего руководства нельзя делать вывод, что одна и та же PCB 17176000015384 применяется во всех трёх цветовых/модельных исполнениях. Поэтому пока я бы добавил в «Применение» только MCFD55200W.
Для MCFD55200W в каталогах встречаются полные продуктовые обозначения:
22076020000382
92076020Z00242.
Как правильно подобрать плату
Для проверки совместимости необходимо сравнить:
- производителя техники;
- точную модель ПММ;
- Product Code / заводской код;
- номер старой платы;
- расположение кнопок и светодиодов;
- разъёмы;
- маркировки PCB.
Наиболее надёжный ориентир — прямое совпадение:
17176000015384
Если на старой электронной части указан 17176000015388, необходимо дополнительно сравнить фактическую комплектацию: под этим номером в каталогах может фигурировать более полный интерфейсный узел/плата дисплея.
Причины неисправности и диагностика
Замена платы может потребоваться при:
- отсутствии реакции на кнопки;
- неисправности отдельных кнопок;
- отсутствии световой индикации;
- повреждении PCB;
- окислении контактов;
- механическом повреждении разъёмов;
- нарушении связи интерфейсного модуля с основной электроникой.
Если посудомоечная машина не включается, не нагревает воду или не запускает насос, это ещё не означает неисправность 17176000015384. Основной силовой модуль является отдельным электронным узлом.
Монтаж
Перед заменой посудомоечную машину необходимо полностью отключить от электрической сети.
При демонтаже рекомендуется зафиксировать расположение разъёмов и кабеля. Перед установкой новой платы необходимо сравнить маркировки, расположение кнопок и электрические соединения.
Поскольку деталь снята с новой повреждённой техники, перед установкой следует проверить плату, разъёмы и элементы крепления на отсутствие повреждений, которые могли возникнуть при демонтаже.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 000 г
Габариты в упаковке: 25.00 × 10.00 × 10.00 см
Применение
MCFD55200W
