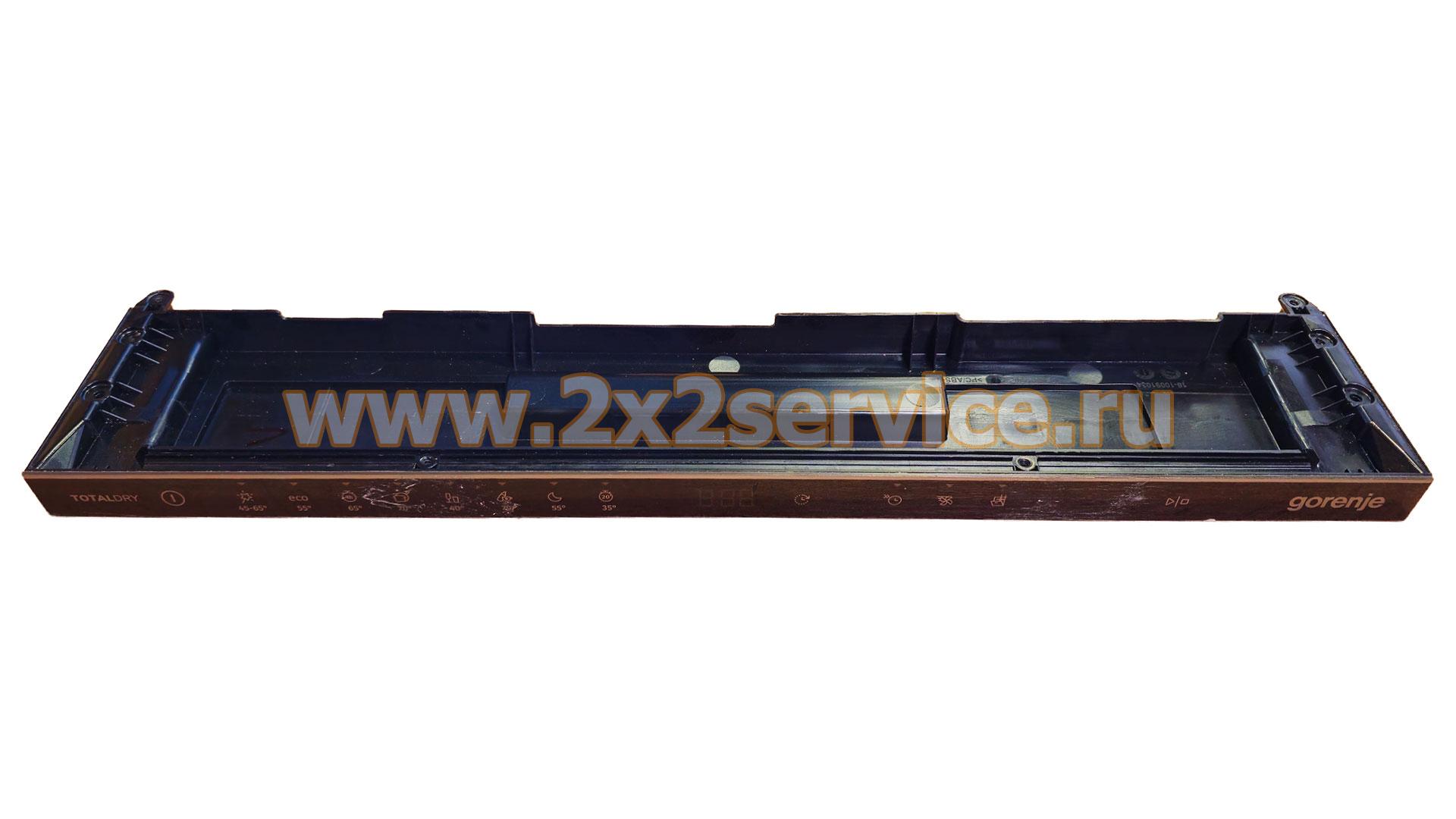

Модуль индикации и управления в сборе с панелью ПММ Gorenje — б/у (906263+882635)
Описание
Модуль индикации и управления посудомоечной машины Gorenje 906263 в сборе с панелью 882635 — оригинальный комплект пользовательского интерфейса для посудомоечных машин платформы DW50.2.
В продаваемую сборку входит электронный интерфейсный модуль семейства DW50.2-T High Robertshaw и оригинальная наружная панель/линза Gorenje 882635. Электронный узел отвечает за пользовательское управление и индикацию и не является основной силовой платой посудомоечной машины. Для сервисного номера 906263 заводское описание — USER INTERFACE MODUL DW50.2-T HIGH ROBERTSHAW.
Основные характеристики
- Тип детали: модуль индикации и управления в сборе с панелью
- Назначение: посудомоечная машина
- Бренд: Gorenje / Hisense Gorenje
- OEM интерфейсного модуля: 906263
- Семейство интерфейса: DW50.2-T High
- Производитель электроники данного исполнения: Robertshaw
- OEM панели/линзы: 882635
- Заводское описание панели: SET PANEL/LENS GOR 50.2 FI AUTO
- Фактическая маркировка PCB продаваемого экземпляра: 858768/REV A.15
- Маркировка корпуса: 868380
- Состояние: б/у
Оригинальный номер 882635 подтверждается как отдельная панель/линза пользовательского интерфейса Hisense/Gorenje для платформы 50.2 FI Auto.
Состояние товара: б/у. Деталь ранее находилась в эксплуатации.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
Оригинальные номера и замены
858768 — более раннее исполнение Robertshaw
906263 — последующее сервисное исполнение Robertshaw
906262 — актуальная сервисная замена 906263, исполнение Diehl
Комплектация
Продаётся сборка, а не отдельная электронная плата:
- модуль пользовательского интерфейса;
- наружная панель/линза 882635;
- корпус и штатные элементы крепления электронной платы.
Панель 882635 является самостоятельной оригинальной деталью Gorenje/Hisense. Производитель описывает её как:
SET PANEL/LENS GOR 50.2 FI AUTO.
Маркировки конкретного экземпляра
DW50 UI50.2-T
858768/REV A.15
230104/14621572
HW: 18/0.15.2.0
SW: 4.4.3
120–240 V, 50/60 Hz, T70
Robertshaw
Назначение
Модуль является пользовательским интерфейсом посудомоечной машины. Он обеспечивает работу органов управления и индикации и взаимодействует с основной электроникой машины.
Это важно отличать от силового модуля, который управляет насосами, нагревателем, клапанами и другими исполнительными устройствами.
Для 906263 заводская терминология однозначна — USER INTERFACE MODUL.
Особенности конструкции
Электронный модуль установлен непосредственно в наружную панель управления.
Комплект 882635 рассчитан на исполнение Gorenje 50.2 FI Auto — то есть панель/линзу полностью встраиваемой ПММ соответствующей платформы.
При подборе всей сборки необходимо проверять одновременно:
- совместимость интерфейсного модуля 906263;
- совместимость панели 882635;
- Product Code посудомоечной машины;
- ревизию техники.
Широкая совместимость одной электронной платы ещё не означает автоматическую совместимость всей сборки с конкретной наружной панелью.
Совместимость
Для 906263 сервисный каталог непосредственно подтверждает:
Gorenje
GV673C60 — 739123/05
GV672C61 — 739656/04
GV672C61 — 739656/06
GV672C61 — 739656/07
GV663C61XXL — 741672/02
GV663C61 — 739651/03
GV663C61 — 739651/05
GV663A61 — 744844/03
Hisense
HFI663BXXL — 744587/01
HFI663BXXL — 744587/04.
Отдельно панель 882635 подтверждена, например, для GV663C60 — Product Code 73965403.
При этом специализированный источник документирует именно сборку 858768 + панель 882635 для GV663C60 и перечисляет также GV663D60, GV662D61, GV673C61, GV672C61, GV673C60, GV693C60UVAD, GV693C61AD и ряд других моделей.
Как правильно подобрать модуль
Для всей сборки необходимо сверить:
- бренд;
- точную модель;
- Product Code;
- исполнение DW50.2;
- OEM/маркировку старой интерфейсной платы;
- наружную панель.
Особенно полезно сравнить маркировки старого модуля:
858768
906263
DW50 UI50.2-T
и номер панели:
882635.
Одного внешнего сходства недостаточно: у Gorenje существуют интерфейсы DW50.2 разных производителей и ревизий.
Причины неисправности и диагностика
Замена интерфейсного узла может потребоваться при:
- отсутствии пользовательской индикации;
- отсутствии реакции на органы управления;
- повреждении PCB;
- повреждении электронных компонентов;
- окислении контактов;
- повреждении разъёмов;
- механическом повреждении панели или линзы;
- повреждении креплений модуля.
Монтаж
Перед заменой необходимо полностью отключить посудомоечную машину от электрической сети.
Рекомендуется предварительно сверить Product Code техники и сохранить фотографии расположения соединений старого модуля.
Поскольку продаваемый товар б/у, перед установкой необходимо проверить состояние PCB, электрических соединений, пластиковой панели, линзы и креплений.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 500 г
Габариты в упаковке: 60.00 × 20.00 × 5.00 см
Применение
GV673C60 — 739123/05 GV672C61 — 739656/04 GV672C61 — 739656/06 GV672C61 — 739656/07 GV663C61XXL — 741672/02 GV663C61 — 739651/03 GV663C61 — 739651/05 GV663A61 — 744844/03 HFI663BXXL — 744587/01 HFI663BXXL — 744587/04
