Модуль управления и индикации ПММ Gorenje DW30.1 — демонтаж (510226)
Описание

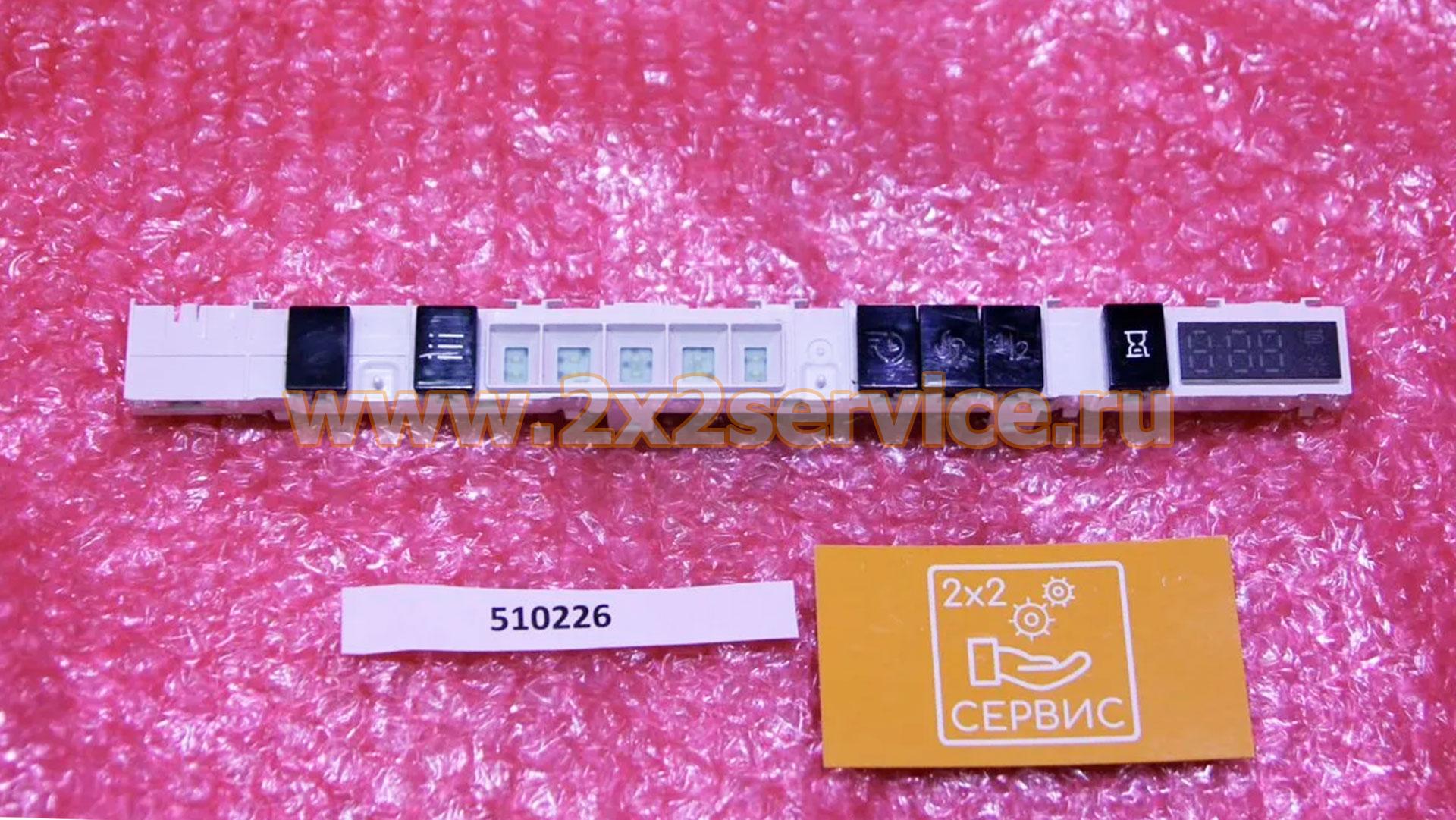

Модуль управления и индикации посудомоечной машины Gorenje 510226 — оригинальный электронный модуль пользовательского интерфейса для посудомоечных машин семейства DW30.1. На плате расположены кнопки выбора функций и программ, световая индикация и цифровой дисплей.
По назначению деталь относится к INTERFACE DW30.1 — пользовательскому интерфейсу панели управления. Это не основной силовой электронный модуль, непосредственно управляющий нагревателем, насосами, клапанами и другими силовыми узлами машины.
Основные характеристики
- Тип детали: модуль управления и индикации
- Назначение: посудомоечная машина
- Бренд: Gorenje
- Оригинальный номер продаваемой детали: 510226
- Тип электронного узла: пользовательский интерфейс
- Платформа: DW30.1
- Исполнение: плата с кнопками и цифровым дисплеем
- Состояние: новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Оригинальные номера и замены
- 510226 — оригинальный номер продаваемого исполнения;
- 611854 — эквивалентный оригинальный номер семейства INTERFACE DW30.1;
- 805340 — более поздний сервисный вариант, подтверждённая замена 611854.
Маркировки платы
Для модулей 510226 во внешних каталогах встречаются маркировки вроде:
771578-13 / 771578-15
777308-01
Назначение
Модуль является электронным пользовательским интерфейсом посудомоечной машины. Через него пользователь:
- выбирает программу мойки;
- включает дополнительные функции;
- запускает цикл;
- получает информацию о состоянии работы;
- видит служебную и временную индикацию на дисплее.
Модуль обменивается данными с основной электроникой машины, но не является силовой платой управления исполнительными устройствами.
Особенности конструкции
Деталь выполнена в виде длинной печатной платы панели управления. На ней размещены:
- цифровой дисплей;
- кнопочные элементы;
- световые индикаторы;
- электронные компоненты;
- соединительные контакты.
При подборе электронного модуля особенно важно различать:
- оригинальный номер Gorenje;
- модель посудомоечной машины;
- Product Code / Art.No.;
- Service Index;
- маркировки PCB и электронного производителя.
Совпадение формы платы или расположения кнопок само по себе не гарантирует совместимость.
Совместимость
Модуль 510226 / 611854 / 805340 применяется в посудомоечных машинах семейства DW30.1. Каталоги подтверждают для этого семейства, например:
GV66160 — 509648
GV63160 — 538868
GV64160 — 538869
GI64160 — 538873
GI66160 — 538874
GS63160W — 538875
GS65160X — 538878
GU652W — 538884
GU65160X — 538885
GV64161 — 568241
GI66160S — 579399
GU652X — 728850
GU66169SOT — 729174
GV66169OT — 729176
GFS633 — 729201
GFS633XXL — 729283.
Точная совместимость должна проверяться по Product Code / Art.No. и Service Index, поскольку одно название модели может иметь несколько сервисных исполнений.
Как правильно подобрать модуль
Для проверки совместимости необходимо найти на заводской табличке:
- бренд;
- полное название модели;
- Product Code / Art.No.;
- при наличии — Service Index.
Например:
GV66160 — Product Code 509648
Каталоги подтверждают, что 509648 относится именно к Gorenje GV66160 платформы DW30.1.
Если на старой плате указан номер 510226, это является сильным ориентиром. При подборе современного сервисного исполнения дополнительно можно проверять номера 611854 и 805340.
Причины неисправности и диагностика
Замена модуля может потребоваться при:
- отсутствии изображения на дисплее;
- повреждении отдельных сегментов дисплея;
- отсутствии реакции на кнопки;
- неисправности световых индикаторов;
- повреждении PCB;
- окислении контактов;
- механическом повреждении платы или разъёмов;
- нарушении связи пользовательского интерфейса с основной электроникой.
Монтаж
Для замены требуется доступ к панели управления посудомоечной машины. Перед ремонтом технику необходимо полностью отключить от электросети.
При демонтаже старого модуля желательно зафиксировать расположение разъёмов и элементов крепления. Перед установкой следует сравнить номера деталей, разъёмы и конфигурацию платы.
Поскольку продаваемая деталь снята с новой повреждённой техники, перед установкой рекомендуется визуально проверить плату, разъёмы, дисплей и места крепления на отсутствие механических повреждений, возникших при демонтаже.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 000 г
Габариты в упаковке: 25.00 × 10.00 × 10.00 см
