Модуль управления и индикации ПММ Electrolux — демонтаж (140000423685)
Описание
Модуль управления и индикации посудомоечной машины Electrolux 140000423685 — оригинальная плата пользовательского интерфейса семейства EDW500. Деталь устанавливается в панели управления посудомоечной машины и обеспечивает взаимодействие пользователя с электронной системой прибора.
Официальное обозначение производителя — user interface board, amber, EDW500. Модуль применяется в посудомоечных машинах Electrolux Group, включая отдельные исполнения Electrolux, AEG и Zanussi.
Основные характеристики
- Тип детали: модуль управления и индикации / плата пользовательского интерфейса
- Назначение: посудомоечная машина
- Бренд: Electrolux
- Оригинальный номер: 140000423685
- Официальное обозначение: User Interface Board
- Электронная платформа: EDW500
- Исполнение по каталогу производителя: amber
- EAN: 7321424555925
- Состояние: новое (демонтаж)
- Применяемые бренды: Electrolux, AEG, Zanussi — при подтверждении по PNC
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Назначение
Модуль относится к пользовательскому интерфейсу посудомоечной машины. Через связанные с ним органы управления пользователь выбирает программы и функции, а электронный интерфейс передаёт команды основной системе управления машины.
140000423685 не является основной силовой платой.
Например, для AEG SMA91210SW официальный каталог одновременно показывает:
- 140000423685 — user interface board, amber, EDW500;
- 140059122386 — not configured electronic, PB150;
- отдельные номера настроенной основной электроники.
Поэтому неисправности нагревателя, насосов или других силовых узлов нельзя автоматически связывать с 140000423685.
Особенности конструкции

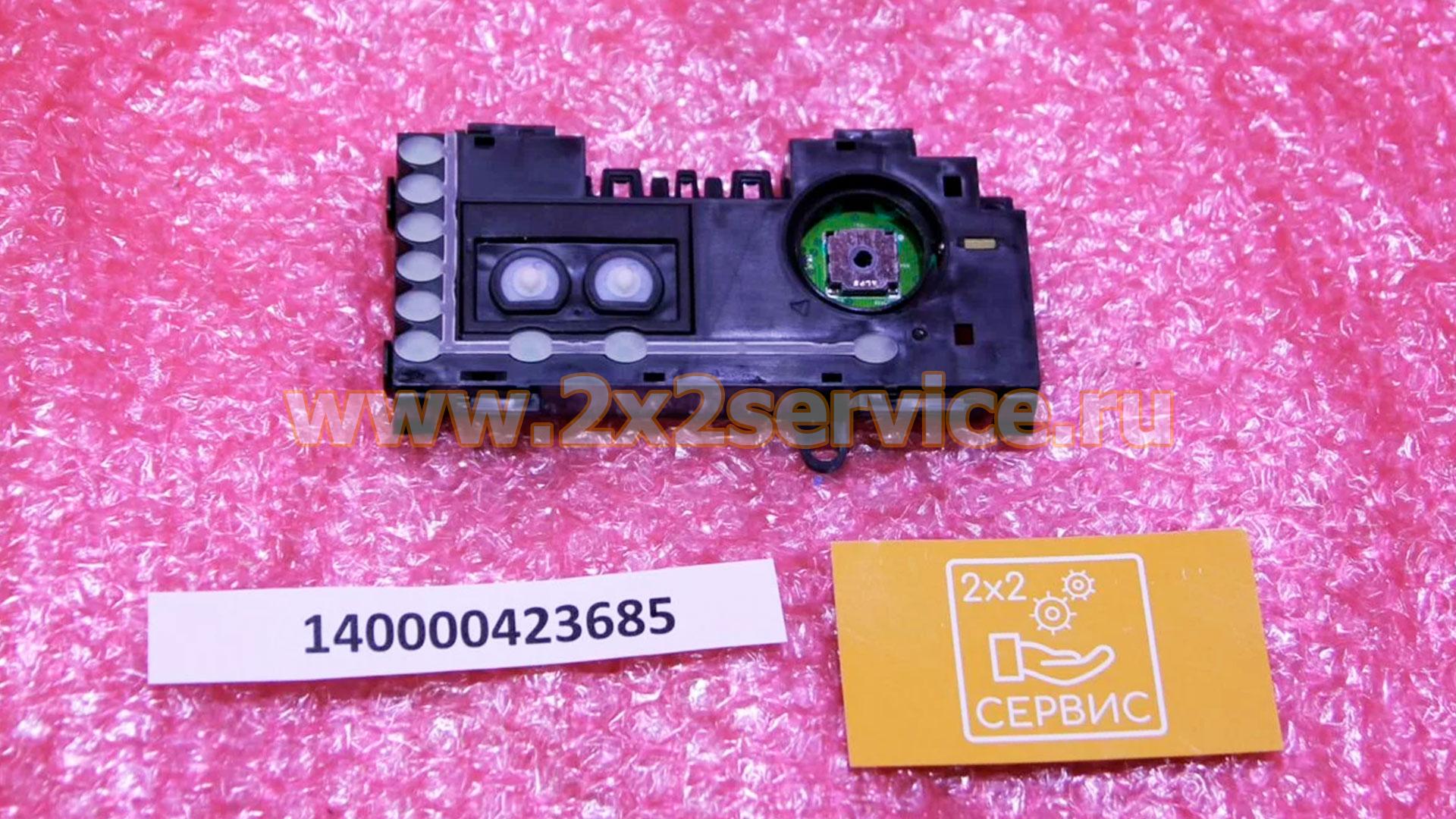

По фотографии конкретного товара 2x2service.ru модуль выполнен в пластиковом корпусе и содержит электронную плату пользовательского интерфейса, кнопочные элементы и контактную часть для подключения к электронике машины.
При идентификации электронной детали необходимо отдельно различать:
- OEM сервисной сборки 140000423685;
- семейство интерфейса EDW500;
- маркировки непосредственно на PCB;
- номера производителя электроники;
- программные и конфигурационные обозначения.
Маркировку самой PCB нельзя автоматически считать дополнительным OEM Electrolux или номером замены.
Совместимость
Оригинальный модуль 140000423685 применяется в различных ПММ Electrolux, AEG и Zanussi.
Официальный Electrolux непосредственно показывает его, например, для:
SEA91210SW — PNC 91105903700 / 91105903701.
SEA91211SW — PNC 91105903500 / 91105903501.
SEA91310SW — PNC 91105904000 / 91105904001.
Официальный AEG подтверждает:
SMA91210SW — PNC 91105903800 / 91105903801 / 91105903802.
Официальные страницы Electrolux/Zanussi также связывают 140000423685 с ZSFN121W1 и ZSFN131W1.
Как правильно подобрать модуль
Для точного подбора необходимо найти на заводской табличке:
- бренд;
- полное название модели;
- 11-значный PNC / Prod.No.
Например:
SEA91210SW — PNC 91105903700
или:
SMA91210SW — PNC 91105903802.
Совпадения только названия модели или внешнего вида платы для электронной детали недостаточно.
Особенно важно учитывать последнюю двухзначную ревизию PNC: разные версии одной модели могут иметь различную конфигурацию электроники.
Причины неисправности и диагностика
Замена интерфейсного модуля может потребоваться при:
- отсутствии реакции на органы управления;
- неисправности пользовательской индикации;
- повреждении электронных компонентов;
- механическом повреждении платы;
- повреждении контактной группы;
- окислении контактов;
- повреждении корпуса или кнопочных элементов.
Монтаж
Модуль устанавливается в штатное место панели управления посудомоечной машины.
Перед заменой прибор необходимо полностью отключить от электросети. Рекомендуется зафиксировать расположение разъёмов до демонтажа старого модуля и сверить полный PNC техники.
Поскольку деталь снята с новой повреждённой техники, перед установкой следует дополнительно проверить целостность корпуса, PCB, кнопочных элементов, контактов и мест крепления.
Официальные Electrolux/Zanussi рекомендуют установку данного электронного компонента специалистом.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 000 г
Габариты в упаковке: 25.00 × 10.00 × 10.00 см
Применение
ELECTROLUX SEA91210SW, SEA91211SW, SEA91310SW, SMA91210SW, ZANUSSI ZSFN121W1, ZSFN131W1
