Силовой модуль управления ПММ Bosch, Siemens EPG70041 — б/у (12030993)
Описание
Силовой модуль управления посудомоечной машины Bosch, Siemens 12030993 — оригинальный электронный блок BSH, предназначенный для управления исполнительными узлами посудомоечной машины. Модуль относится к аппаратному семейству EPG70041; на корпусе/электронике может присутствовать маркировка 9001375303.
Новая сервисная деталь BSH 12030993 поставляется как непрограммированный силовой модуль и требует конфигурации под конкретную посудомоечную машину. Для программирования сервисные каталоги указывают программное обеспечение BSH iServiceLM III.
Основные характеристики
- Тип детали: силовой электронный модуль управления
- Назначение: посудомоечная машина
- Производитель / OEM-система: BSH
- Основной сервисный номер: 12030993
- Аппаратная маркировка: 9001375303
- Обозначение электронной платформы: EPG70041
- Тип по маркировке: PD
- Питание по маркировке аппаратной версии: 220–240 В AC
- Сервисное исполнение 12030993: непрограммированное
- Состояние продаваемого экземпляра: б/у
Профильные каталоги идентифицируют 12030993 именно как оригинальный power module / Leistungsmodul, а не пользовательскую плату индикации.
Состояние товара: б/у. Деталь ранее находилась в эксплуатации. Для электронного модуля перед заказом рекомендуется проверить состояние корпуса, разъёмов, контактных площадок и отсутствие следов перегрева, окисления или механических повреждений.
Актуальные фотографии конкретного экземпляра товара можно запросить у нас перед оформлением заказа любым удобным способом.
Оригинальные номера и связанные обозначения
- 12030993 — сервисное исполнение без программирования;
- 12034731 — программированное сервисное исполнение;
- 9001375303 / EPG70041 — обозначения аппаратной платформы.
Назначение
Силовой модуль является частью основной электронной системы управления посудомоечной машины.
Он взаимодействует с исполнительными и контрольными узлами машины и отличается от отдельного модуля пользовательского интерфейса, дисплея или кнопочной платы.
Модуль 12030993 применяется на современных платформах посудомоечных машин BSH. Его наличие напрямую подтверждается, например, для Siemens SE61IX09TE/01, Siemens SL61IX12TE/01, Bosch SGV4HBX40E/01 и Neff S455HCX29E/01.
Особенности конструкции

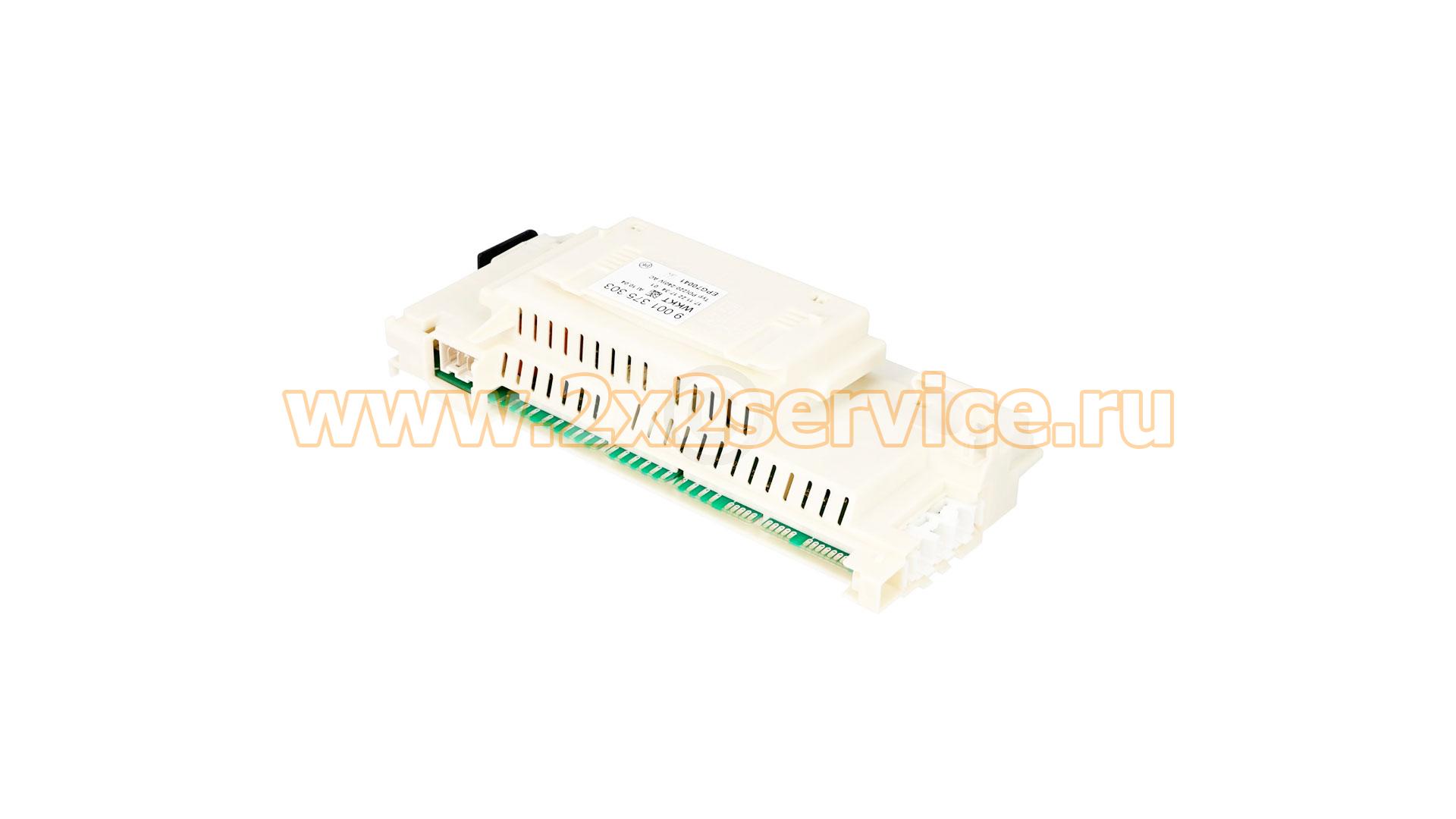

Модуль выполнен в защитном пластиковом корпусе и содержит силовую и управляющую электронику с несколькими группами разъёмов для подключения проводки посудомоечной машины.
Для аппаратной версии специализированные каталоги приводят маркировку:
9001375303 — EPG70041 — Typ PD (220–240)V AC.
При подборе необходимо строго различать:
- сервисный OEM — 12030993;
- аппаратную маркировку — 9001375303;
- семейство платы — EPG70041;
- программную конфигурацию конкретного экземпляра;
- полный E-Nr машины.
Совместимость
Модуль 12030993 имеет широкую аппаратную применяемость в посудомоечных машинах BSH. Каталог указывает более 390 совместимых исполнений и подтверждает применение на Bosch, Siemens, Neff, Constructa, Balay, Pitsos, Junker и Blaupunkt.
На 2x2service.ru уже приведён большой список полных E-Nr с индексом /xx, например:
SE23HI36VE/01
SE23HI42TE/01
SE23HI42VE/01
SE23HW32UE/01
SE43HS32UE/01
SE53HS60CE/01
SE61HX08VE/01
SE61IX09TE/01
SE61IX09TE/37
SE61IX12TE/01
SE61IX12TE/37
SE63HX36TE/01
SE63HX52BE/01
SE73HX60CE/01
SL61IX09TE/01
SL61IX12TE/01
SL63HX52BE/01
SL63HX60CE/01
SN23II50KT/01
SN23II60MT/01
SN23IW50KT/01
SP53HS64KE/01
SP61IX05KE/01
SP63HX64KE/01.
Как правильно подобрать модуль управления
Для точного подбора найдите на заводской табличке посудомоечной машины полный E-Nr, включая индекс после косой черты.
Например:
SE61IX09TE/01
а не только:
SE61IX09TE
Для BSH индекс /xx определяет конкретную производственную версию прибора.
В случае б/у модуля дополнительно желательно знать:
- E-Nr машины, с которой модуль был снят;
- аппаратную маркировку 9001375303;
- маркировку EPG70041;
- программное состояние конкретного экземпляра.
Если исходная машина известна, её полный E-Nr я бы обязательно добавил в карточку отдельной строкой «Снят с модели...». Для б/у программируемой электроники это значительно полезнее покупателю, чем огромный общий список аппаратной совместимости.
Причины неисправности и диагностика
Замена силового модуля может потребоваться при:
- отсутствии запуска машины при исправном электропитании;
- повреждении электронных компонентов;
- прогаре дорожек PCB;
- повреждении силовых элементов;
- неисправности реле;
- следах перегрева;
- окислении платы;
- механическом повреждении разъёмов;
- отсутствии управления исполнительным узлом при подтверждённой исправности самого узла.
Монтаж
Перед заменой модуля посудомоечную машину необходимо полностью отключить от электросети.
Перед демонтажем старого блока рекомендуется:
- зафиксировать расположение всех разъёмов;
- сверить полный E-Nr машины;
- проверить OEM и аппаратные маркировки;
- определить программное состояние устанавливаемого модуля.
Для новой сервисной детали 12030993 программирование выполняется специализированным сервисным ПО BSH iServiceLM III.
При использовании б/у экземпляра необходимо учитывать уже существующую конфигурацию модуля. Если она не соответствует устанавливаемой машине, может потребоваться специализированная настройка или другой запрограммированный модуль.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 000 г
Габариты в упаковке: 10.00 × 30.00 × 5.00 см
Применение
SE23HI36VE/01 SE23HI42TE/01 SE23HI42VE/01 SE23HI60AG/01 SE23HI60CE/01 SE23HW32UE/01 SE23HW42VE/01 SE23HW60CE/01 SE23HW64CG/01 SE23II60MT/01 SE23IW08TE/01 SE23IW08TE/37 SE43HS32UE/01 SE43HS36TE/01 SE43HS41TE/01 SE43HS60AE/01 SE43HS60CE/01 SE53HS32UE/01 SE53HS36TE/01 SE53HS41TE/01 SE53HS60AE/01 SE53HS60CE/01 SE61HX02AG/01 SE61HX08VE/01 SE61IX09TE/01 SE61IX09TE/37 SE61IX12TE/01 SE61IX12TE/37 SE61IX12TG/01 SE61IX12TG/37 SE63HX32UE/01 SE63HX36TE/01 SE63HX36VE/01 SE63HX41TE/01 SE63HX42VE/01 SE63HX52AE/01 SE63HX52BE/01 SE63HX60AE/01 SE63HX60CE/01 SE63HX61CE/01 SE73HX42VE/01 SE73HX42VG/01 SE73HX60CE/01 SE73HX60CE/23 SL53HS60CE/01 SL61IX09TE/01 SL61IX12TE/01 SL63HX36TE/01 SL63HX52BE/01 SL63HX52BE/23 SL63HX52CE/01 SL63HX52CE/23 SL63HX60AE/01 SL63HX60AE/23 SL63HX60CE/01 SL63HX60CE/23 SL63HX61CE/01 SL63HX61CE/23 SL73HX42VE/01 SL73HX60CE/01 SL73HX60CE/23 SN23II50KT/01 SN23II50KT/16 SN23II51KT/01 SN23II51KT/21 SN23II60MT/01 SN23II60MT/16 SN23II60MT/21 SN23II60MT/25 SN23IW50KT/01 SN23IW50KT/16 SN23IW51KT/01 SN23IW51KT/21 SP53HS64KE/01 SP61IX05KE/01 SP61IX05KK/01 SP63HX64KE/01 SP63HX65MK/01
