Универсальный электронный таймер духовки, 3 кнопки, 52×62 мм (UN664)
Описание
Универсальный электронный таймер духовки UN664 — электронный модуль индикации и управления временем для плит и духовых шкафов. Таймер имеет цифровой дисплей и три механические кнопки управления, расположенные на лицевой стороне корпуса.
Модель выполнена в компактном корпусе с посадочным размером 52×62 мм и имеет 4 электрических контакта подключения. При подборе универсального таймера необходимо сравнивать не только размеры, но и конструкцию корпуса, расположение кнопок и электрических выводов.
Основные характеристики
- Тип: электронный таймер духовки / плиты
- Исполнение: универсальное
- Бренд: 2x2 СЕРВИС
- Артикул 2x2service.ru: UN664
- Тип управления: механические кнопки
- Количество кнопок: 3
- Количество электрических контактов: 4
- Посадочное место корпуса: 52×62 мм
- Входное напряжение по маркировке платы: 220 В
- Индикация: цифровой дисплей
- Состояние: новое (демонтаж)
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Особенности конструкции
В отличие от сенсорных таймеров, UN664 управляется тремя физическими механическими кнопками. Кнопки расположены непосредственно под дисплеем и выступают из лицевой части корпуса.

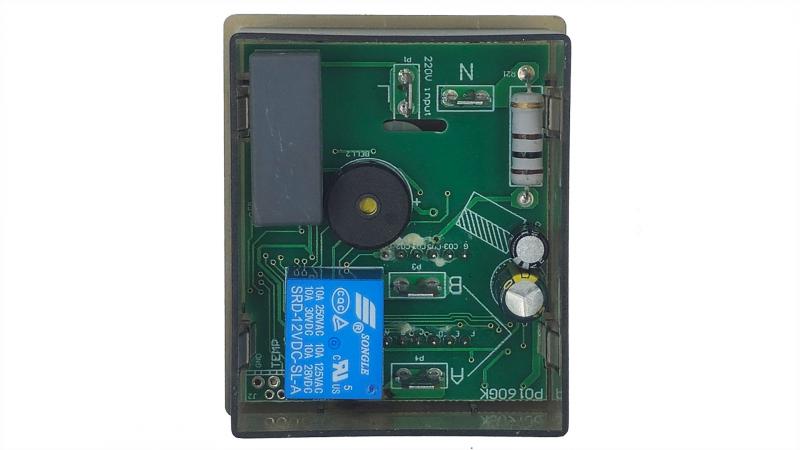

На обратной стороне находится электронная плата с четырьмя плоскими электрическими контактами. На плате также установлен электромагнитный реле Songle с маркировкой SRD-12VDC-SL-A. Значение 12 VDC относится к управляющей катушке реле и не является напряжением питания всего таймера.
Размеры
Посадочное место корпуса:
52×62 мм
Это установочный размер самого корпуса таймера.
Как правильно подобрать таймер
UN664 является универсальным исполнением, однако это не означает автоматическую совместимость со всеми плитами и духовыми шкафами.
Перед заказом необходимо сравнить старый таймер с фотографиями товара и проверить:
- посадочное место корпуса 52×62 мм;
- наличие 3 механических кнопок;
- расположение кнопок относительно дисплея и панели управления;
- форму и глубину корпуса;
- количество электрических контактов — 4 шт.;
- расположение контактов;
- способ крепления;
- электрическую схему подключения.
Особенно важно не путать UN664 с внешне похожими сенсорными таймерами: у этой модели управление осуществляется именно механическим нажатием кнопок.
Причины неисправности
Замена электронного таймера может потребоваться при:
- отсутствии индикации;
- нестабильной работе дисплея;
- отсутствии реакции на одну или несколько кнопок;
- самопроизвольном сбросе времени;
- повреждении кнопочного механизма;
- неисправности реле;
- повреждении элементов электронной платы.
При отсутствии индикации или управления причиной неисправности может быть не только таймер, но и проводка, электрические соединения или цепь питания духовки.
Монтаж
Перед заменой необходимо полностью отключить плиту или духовой шкаф от электросети.
Новый таймер должен соответствовать старому по посадочному размеру, расположению механических кнопок и электрических выводов. Перед подключением необходимо зафиксировать расположение проводов на старом таймере либо использовать электрическую схему конкретной техники.
Подключать контакты только по внешнему сходству без проверки назначения выводов не следует.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 300 г
Габариты в упаковке: 10.00 × 10.00 × 5.00 см
