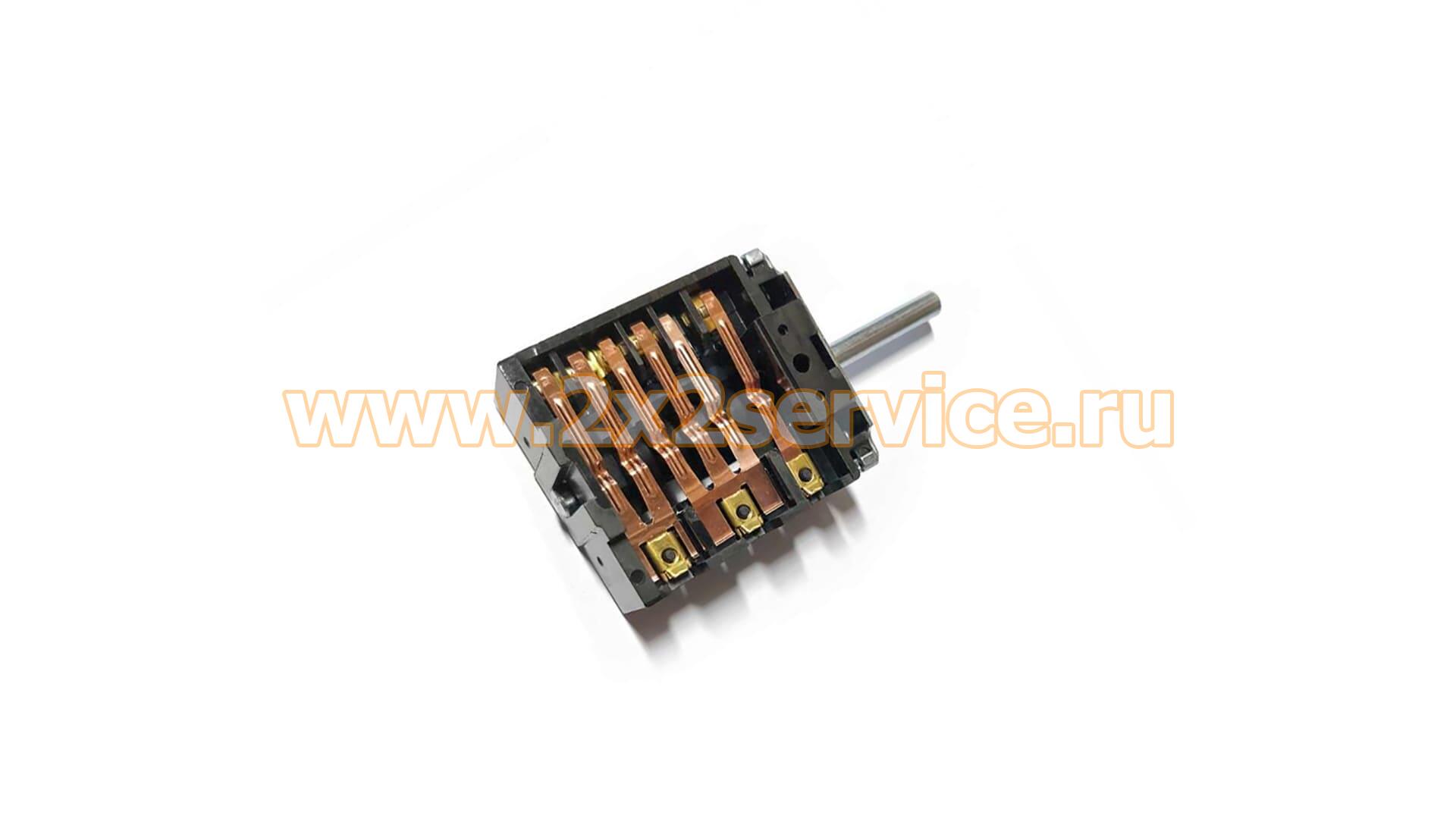

Переключатель режимов духовки Мечта, 3 позиции (ПМ-16-3-21)
Описание
Переключатель режимов духовки Мечта ПМ-16-3-21 — механический поворотный переключатель, предназначенный для коммутации электрических цепей нагревательных элементов духового шкафа. Переключатель имеет три фиксированных положения: нулевое и два рабочих. Данное исполнение произведено заводом «Мечта». Для ПМ-16-3-21 подтверждено применение в электрических плитах и духовых шкафах Мечта, De Luxe и Gorenje.
Основные характеристики:
- тип детали: переключатель режимов духовки;
- производитель данного экземпляра: завод «Мечта «;
- маркировка: ПМ-16-3-21;
- количество положений: 3;
- рабочие положения: 2;
- нулевое положение: 1;
- механизм: механический, поворотный;
- номинальный ток: 16 А;
- напряжение: до 250 В AC;
- тип нагрузки: активная;
- контактные соединения: 6,3 × 0,8 мм;
- крепление: винтами М4;
- материал корпуса: фенопласт;
- контакты: биметаллические.
Совместимость
ПМ-16-3-21 применяется в духовках электрических плит:
- Мечта;
- De Luxe;
- Gorenje.
Для De Luxe в каталогах встречается применение соответствующего трёхрежимного переключателя в сериях:
- 5004;
- 506004;
- 606004 Э;
- 5040;
- 506040;
- 606040 ГЭ.
Особенности конструкции
ПМ-16-3-21 используется именно в цепи духового шкафа. Конструкция предусматривает три положения — 0 + 2 рабочих. В профильных описаниях этот тип также характеризуется как переключатель, работающий совместно с терморегулятором духовки: после первого включения регулирование температуры осуществляется термостатом, а следующее фиксированное положение изменяет режим работы нагревателей.
Замены и связанные обозначения
В специализированных каталогах для ПМ-16-3-21 встречаются следующие взаимозаменяемые исполнения:
- ПМЭ16/220-3;
- ПМЭ27-23330;
- Gottak 595015;
- Gottak 830500;
- EGO 42.030000.031.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- маркировку ПМ-16-3-21;
- три положения переключателя — 2 рабочих + 0;
- расположение и количество контактных групп;
- диаграмму замыкания контактов;
- форму и фактическую длину вала;
- способ крепления;
- модель плиты;
- установленный в духовке терморегулятор и схему подключения.
Внешнее сходство с ПМЭ27-23330, ПМЭ16/220-3 или Gottak 830500 само по себе недостаточно: при установке важно соответствие электрической коммутации. Связь этих обозначений как замен ПМ-16-3-21 подтверждается несколькими специализированными каталогами.
Причины неисправности / диагностика
При износе переключателя могут не включаться отдельные режимы духовки, нарушаться фиксация положений, появляться подгорание или перегрев контактных соединений.
Однако отсутствие нагрева духовки само по себе не подтверждает неисправность ПМ-16-3-21. Необходимо также проверить ТЭНы, терморегулятор, проводку, клеммы и соединения.
Монтаж
Перед заменой электроплиту необходимо полностью отключить от сети. Расположение проводов следует зафиксировать до демонтажа старого переключателя. Новый переключатель подключают в соответствии со схемой исходного узла.
Особое внимание необходимо обратить на состояние наконечников проводов: ослабленные или перегретые соединения могут вызвать локальный нагрев и повреждение нового переключателя.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
