Переключатель режимов духовки Darina, 5 позиций (ПМ-16-5-24)
Описание

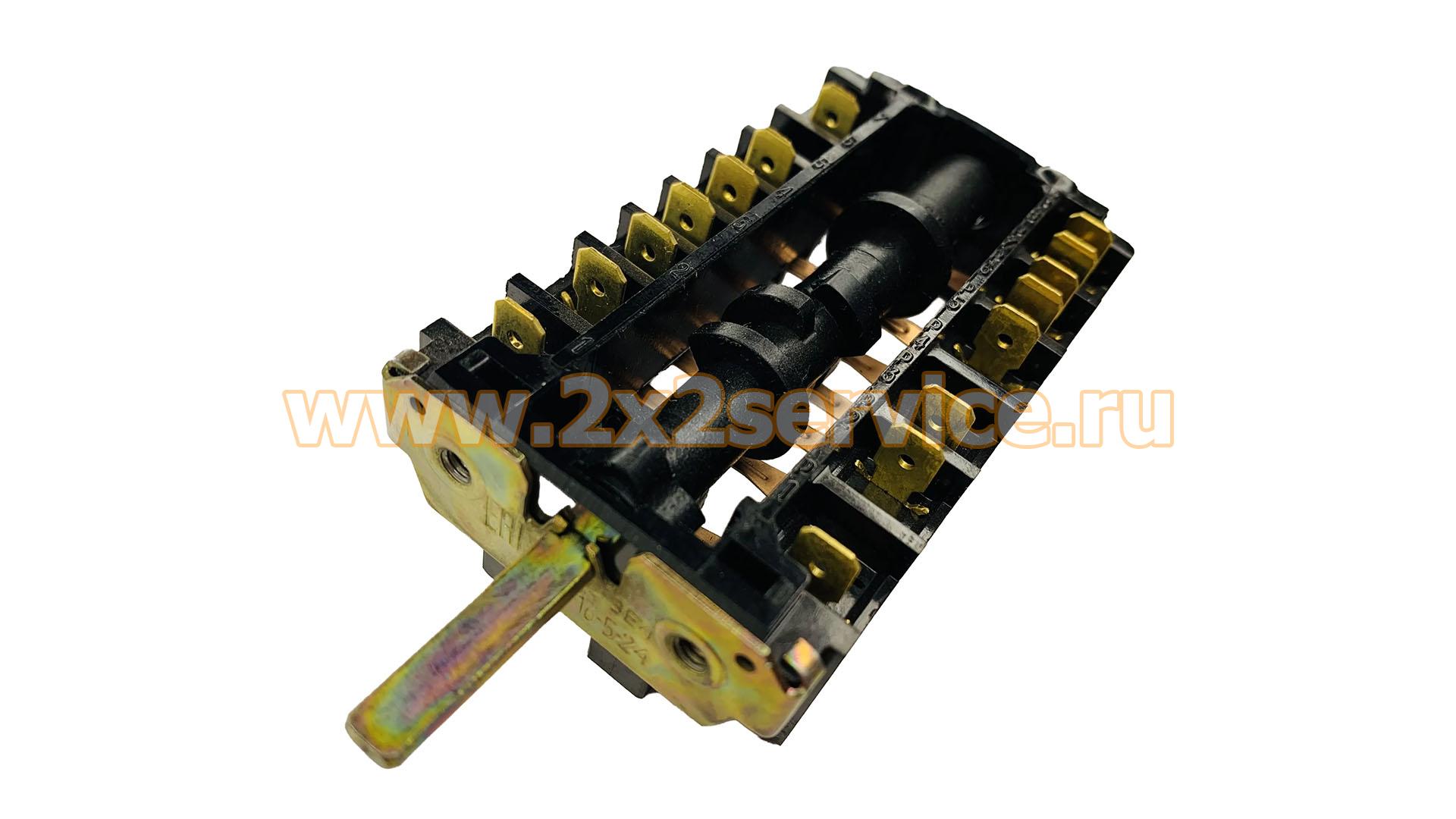

Переключатель режимов духовки Darina ПМ-16-5-24 — механический поворотный переключатель, предназначенный для коммутации электрических цепей нагревательных элементов жарочного шкафа. Имеет пять фиксированных положений: четыре рабочих и одно нулевое.
Основные характеристики:
- тип детали: переключатель режимов / мощности духовки;
- маркировка: ПМ-16-5-24;
- количество положений: 5;
- рабочие положения: 4;
- нулевое положение: 1;
- номинальный ток: 16 А;
- номинальное напряжение: 250 В AC;
- частота: 50 Гц;
- длина вала по разным каталогам: 23–25 мм;
- диаметр вала: около 6 мм;
- профиль вала: полумесяц;
- подключение: плоские клеммы 6,3 × 0,8 мм;
- механизм: механический, поворотный;
- крепление: винтами М4;
- материал корпуса для данного типа переключателей: фенопласт;
- контакты: биметаллические.
Совместимость
ПМ-16-5-24 применяется для переключения режимов жарочного шкафа электроплит Darina. Профильные каталоги устойчиво указывают следующие модели/исполнения:
- Darina 241-407;
- Darina 404;
- Darina 406;
- Darina 606;
- Darina 417;
- Darina 617.
Также ПМ-16-5-24 указывается для техники Комфорт, ELTA / Ладога, ЗВИ, DIXI и FIORE.
Особенности конструкции
ПМ-16-5-24 представляет собой многосекционный механический переключатель с кулачковым механизмом. При вращении вала меняются комбинации замкнутых контактов, за счёт чего формируются предусмотренные конструкцией духовки режимы включения нагревательных элементов и других цепей жарочного шкафа.
Замены и связанные обозначения
Наиболее устойчиво вместе с ПМ-16-5-24 в специализированных каталогах встречаются:
- ПМЭ27-23520;
- ПМЭ27-23520А / ПМЭ27-23520А-УХЛ4;
- ST-880-501-L23;
- AC8-T07-817.
Также встречаются связи с PKD014, Gottak 8706031, Gottak 8706041 и Dreefs 5HTX034.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- маркировку ПМ-16-5-24;
- 5 положений — 4 рабочих + 0;
- количество и расположение контактных выводов;
- диаграмму коммутации;
- длину и профиль вала;
- способ крепления;
- точную модель плиты.
Одинаковые пять положений и похожая конструкция корпуса сами по себе не подтверждают взаимозаменяемость: у переключателей могут различаться схемы замыкания контактных групп.
Причины неисправности / диагностика
При износе переключателя могут пропадать отдельные режимы духовки, нарушаться фиксация положений, появляться перегрев или подгорание контактов и клемм.
Отсутствие нагрева или одного режима само по себе не подтверждает неисправность ПМ-16-5-24. Следует также проверить ТЭНы, терморегулятор, проводку и контактные соединения.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. Перед отсоединением проводов рекомендуется зафиксировать их расположение. Новый переключатель необходимо подключать согласно маркировке контактов и электрической схеме исходного узла.
Если контактные наконечники потемнели, ослаблены или имеют следы перегрева, их необходимо восстановить или заменить до установки нового переключателя.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
