Верхний ТЭН с грилем 800+1500 Вт духового шкафа Лысьва (LIS006)
Описание
Верхний ТЭН с грилем 800+1500 Вт духового шкафа Лысьва LIS006 — сдвоенный трубчатый нагревательный элемент, предназначенный для установки в верхней части рабочей камеры духовки. Конструкция объединяет обычный верхний нагрев мощностью 800 Вт и отдельный контур гриля мощностью 1500 Вт. Общая мощность нагревательного узла составляет 2300 Вт.
Основные характеристики
- Тип детали: верхний сдвоенный ТЭН духового шкафа
- Назначение: верхний нагрев + гриль
- Бренд применения: Лысьва
- Код товара: LIS006
- Мощность верхнего нагрева: 800 Вт
- Мощность гриля: 1500 Вт
- Общая мощность: 2300 Вт
- Количество нагревательных контуров: 2
- Количество электрических выводов: 4
- Состояние: новое
Размеры
Для соответствующего по мощности и конструкции ТЭНа Лысьва специализированный каталог приводит:
- длина самого нагревателя — около 426 мм;
- ширина нагревателя — около 312 мм;
- полная длина с контактами — около 476 мм;
- общая ширина с поддерживающей планкой — около 400 мм;
- длина монтажной планки — около 130 мм;
- расстояние между крайними контактами — около 80–85 мм.
Совместимость
ТЭН применяется в плитах Лысьва, в которых духовка оборудована верхним нагревателем 0,8 кВт и отдельным грилем 1,5 кВт.
Заводская/эксплуатационная документация подтверждает именно такую конфигурацию для:
- Лысьва ЭП402
- Лысьва ЭП403
- Лысьва ЭП43р3
- Лысьва ЭП4/1э03.
Особенности конструкции

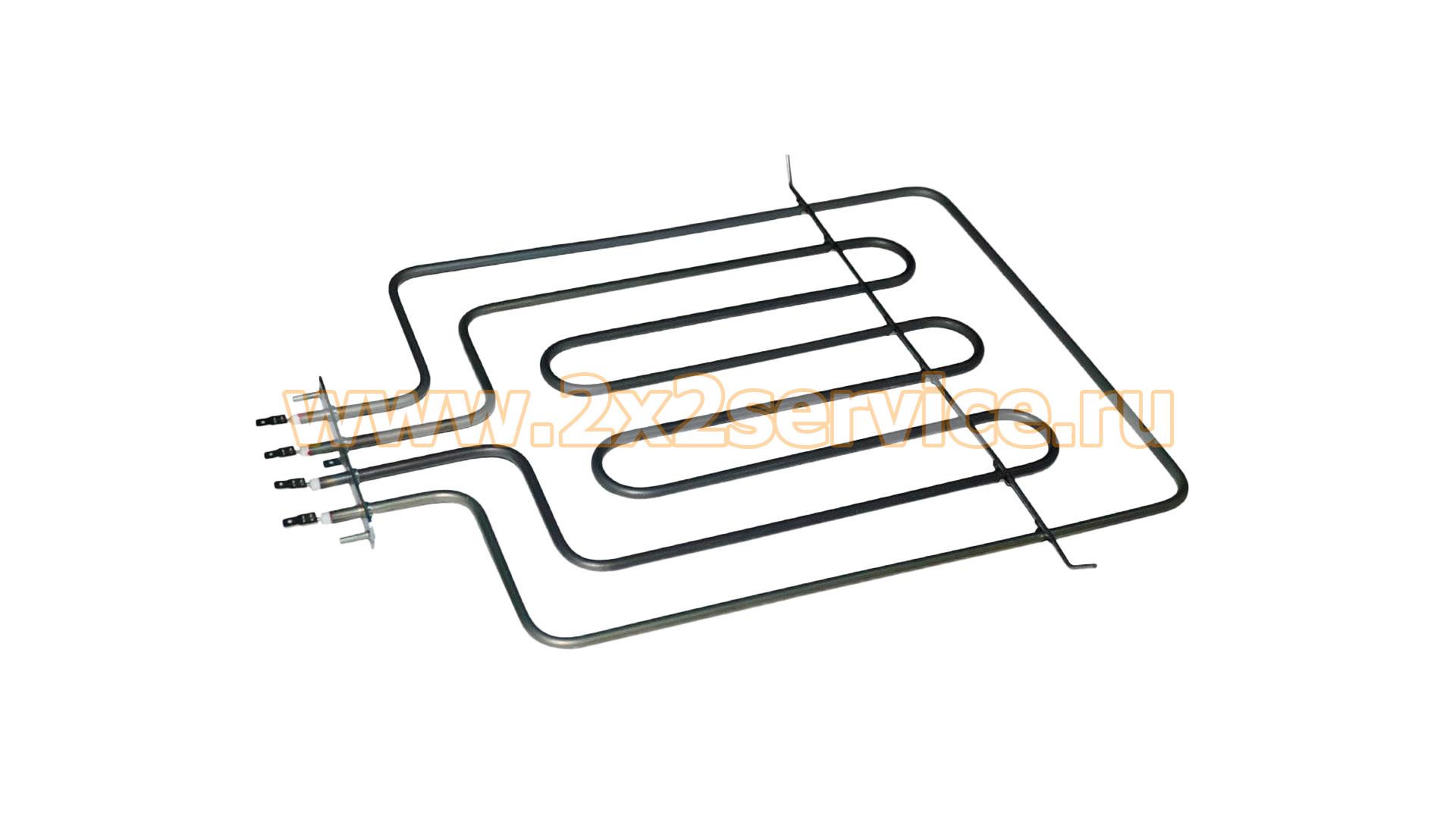

Нагревательный узел состоит из двух электрически независимых трубчатых элементов. Наружный контур образует широкий прямоугольник, внутренний выполнен в виде нескольких продольных петель. Каждый контур имеет собственную пару электрических выводов, поэтому всего на ТЭНе расположено четыре контакта.
Такое исполнение позволяет использовать обычный верхний нагрев и гриль в разных режимах работы духовки.
Номера и связанные обозначения
LIS006 — код, используемый в карточке 2x2service.ru.
Связанные каталожные номера: 040452, 200.3300СБ / 200.3300
Код совместимого исполнения: EP136
Дополнительный связанный код: 01041344
Как правильно подобрать ТЭН
При подборе необходимо сверить мощность 800+1500 Вт, верхнее расположение, наличие двух нагревательных контуров и четырёх выводов, форму наружного и внутреннего элементов, размеры нагревательной части и монтажной планки.
Особенно важно не путать этот узел с обычным верхним ТЭНом Лысьва 800 Вт: последний имеет один контур и не содержит нагревателя гриля.
Причины неисправности / диагностика
Поскольку ТЭН состоит из двух независимых нагревательных секций, одна из них может выйти из строя при сохранении работоспособности второй. Например, обычный верхний нагрев может работать, а гриль — нет, либо наоборот.
При диагностике рекомендуется отдельно проверить электрическую целостность обеих секций и отсутствие пробоя изоляции на корпус. Если нагреватели исправны, следует проверить контактные соединения, проводку и переключатель режимов духовки.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. Перед снятием старого ТЭНа желательно зафиксировать расположение проводов на четырёх контактах.
Новый элемент необходимо сравнить со снятым по форме двух контуров, расположению выводов, длине и ширине нагревательной части, а также размеру монтажной и поддерживающей планок.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
