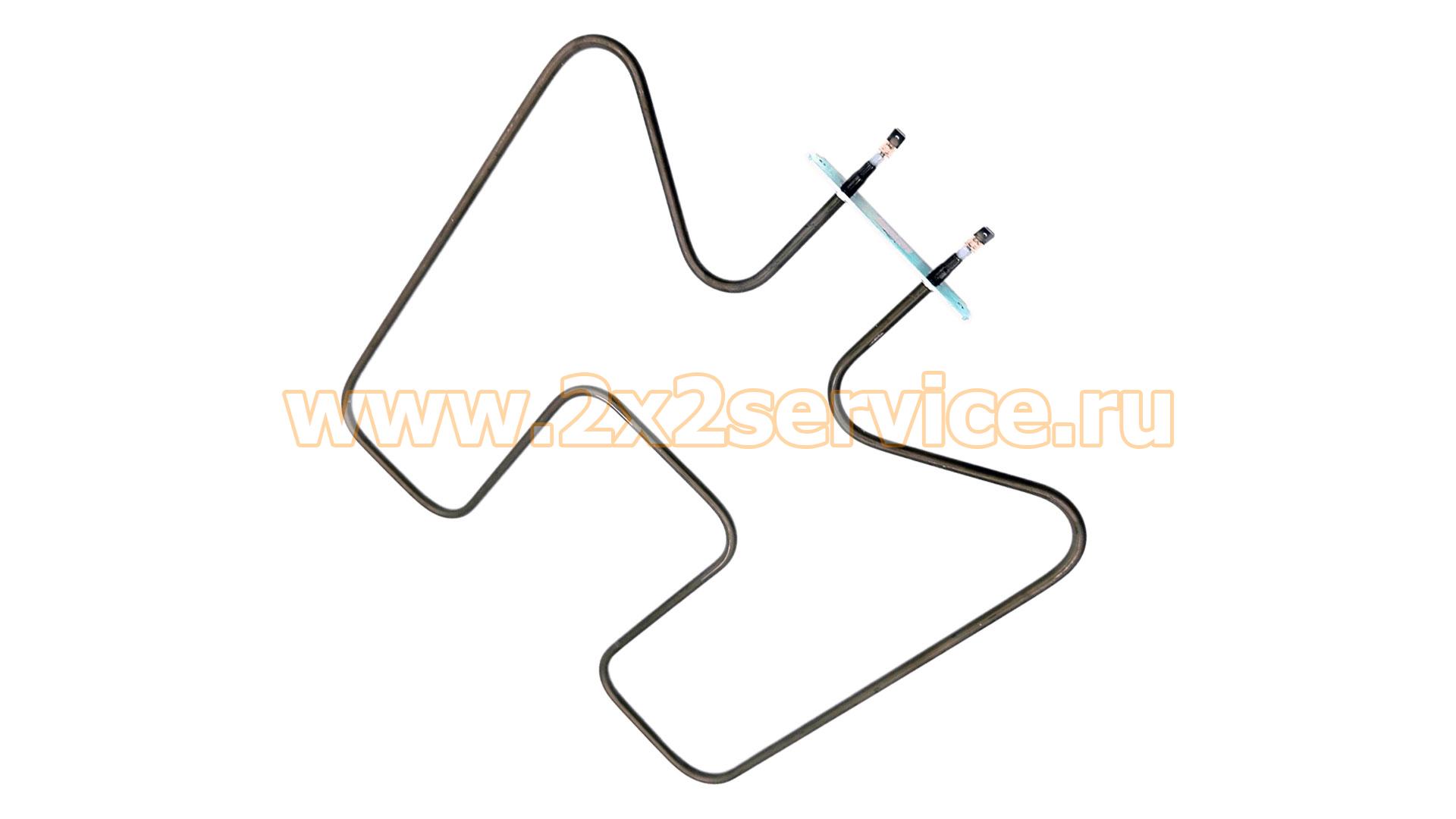

Нижний ТЭН духового шкафа 1300 Вт 230 В, 322×346 мм — 1170000708, 49023149 (1170001134)
Описание
Нижний ТЭН духового шкафа 1300 Вт 230 В, 322×346 мм — аналог 1170001134 / 1170000708 / 49023149 предназначен для нижнего нагрева рабочей камеры электрического духового шкафа.
Нагревательный элемент относится к распространённому конструктивному семейству, применяемому в духовках Krona, Candy, Cata, Baumatic, Airlux, Glem и другой совместимой техники. При подборе необходимо учитывать не только номер детали, но также форму нагревателя и монтажные размеры.
Основные характеристики
- тип детали: нижний ТЭН духового шкафа;
- расположение: нижняя часть духовки;
- мощность: 1300 Вт;
- номинальное напряжение: 230 В;
- заявленные размеры конкретного исполнения: около 322×346 мм;
- размер монтажного фланца: около 100×22 мм;
- расстояние между крепёжными отверстиями: около 86 мм;
- расстояние между силовыми выводами: около 54 мм;
- длина выводов: около 31 мм;
- тип подключения: плоские клеммы;
- назначение: нижний нагрев камеры духового шкафа.
Оригинальные номера и маркировки
Для данного конструктивного семейства подтверждаются следующие сервисные номера:
1170001134 — сервисный номер, встречающийся в каталогах Asko / Filippi и совместимой техники.
1170000708 — более ранний номер того же семейства нижних нагревателей, широко применявшийся в духовках Baumatic, Airlux и других производителей.
49023149 — оригинальный номер Candy / Hoover для нижнего ТЭНа мощностью 1300 Вт.
49002742 — предыдущий номер Candy / Hoover для соответствующего нижнего нагревателя.
Для других брендов встречаются:
- Airlux Z09X803;
- Glem Gas 09X803;
- Cata 25100140;
- EGO 20.40391.000;
- Thermowatt 2127 03 16.
Эти обозначения относятся к разным оригинальным и совместимым исполнениям одного конструктивного семейства и не являются маркировками, которые обязательно одновременно нанесены на один ТЭН.
Cross-reference
Для подбора также встречаются:
- 1170001134;
- 1170000708;
- 49023149;
- 49002742;
- 07002428;
- 07016355;
- Z09X803;
- 09X803;
- 25100140;
- COK100FL;
- EGO 20.40391.000;
- Thermowatt 2127 03 16.
Направленную цепочку замены между номерами разных производителей указывать не следует. Это cross-reference различных сервисных систем.
Назначение
Нижний нагревательный элемент создаёт тепло в нижней части камеры духовки.
Он используется в режимах, где требуется нижний нагрев, а также совместно с верхним ТЭНом в стандартных режимах приготовления.
При неисправности нижнего ТЭНа духовка может продолжать нагреваться за счёт других нагревательных элементов, но нижняя часть блюда будет прогреваться значительно хуже.
Особенности конструкции
ТЭН имеет вытянутую прямоугольную форму и устанавливается под нижней частью рабочей камеры духовки.
Для данного семейства характерны:
- мощность 1300 Вт;
- напряжение 230 В;
- прямоугольная форма;
- монтажный фланец около 100×22 мм;
- межосевое расстояние креплений около 85–86 мм;
- расстояние между выводами около 54–55 мм.
В зависимости от производителя аналога геометрические размеры могут отличаться на несколько миллиметров, поэтому размеры необходимо оценивать вместе с формой и расположением креплений.
Совместимость
Данное семейство нижних нагревателей применяется в духовках и плитах:
- Krona;
- Candy;
- Hoover;
- Cata;
- Baumatic;
- Airlux;
- Glem;
- Glem Gas;
- Rosieres;
- Cooke & Lewis;
- Homeking;
- Hudson;
- других брендов, использующих совместимую платформу.
Совпадение мощности 1300 Вт само по себе не подтверждает совместимость. Необходимо сверить номер старого ТЭНа, размеры, форму, фланец и расположение контактов.
Как правильно подобрать
Перед заказом необходимо проверить:
- номер старого ТЭНа;
- модель духового шкафа;
- мощность 1300 Вт;
- напряжение;
- длину и ширину нагревательного элемента;
- размер монтажного фланца;
- расстояние между крепёжными отверстиями;
- расстояние между контактными выводами;
- длину выводов;
- форму нагревательной трубки;
- расположение заземляющего контакта;
- фотографию демонтированного нагревателя.
Для номеров 1170001134, 1170000708 и 49023149 встречаются разные aftermarket-исполнения с небольшими отличиями геометрии, поэтому визуальная и размерная проверка особенно важна.
Причины неисправности
Нижний ТЭН может потребовать замены при:
- отсутствии нижнего нагрева;
- увеличении времени приготовления;
- плохом пропекании блюда снизу;
- обрыве нагревательной спирали;
- пробое изоляции на корпус;
- срабатывании УЗО или автомата при включении режима нагрева;
- видимом разрушении оболочки ТЭНа;
- повреждении или перегреве контактных выводов.
При диагностике необходимо проверить сопротивление нагревателя и отсутствие утечки на корпус.
Монтаж
Перед заменой необходимо полностью отключить духовой шкаф от электросети.
До отсоединения проводов рекомендуется зафиксировать их расположение. Новый ТЭН устанавливается в штатное положение без механического напряжения и деформации трубки.
Контакты должны быть плотно соединены с клеммами. Ослабленное соединение может привести к локальному перегреву и повреждению проводки.
После установки необходимо проверить работу нижнего нагрева и отсутствие замыкания на корпус.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 1 000 г
Габариты в упаковке: 40.00 × 40.00 × 2.00 см
Применение
Baumatic BO660SS-AUS AS8.2ALS B59V1 B59PTIP/1 B59FTV1 B59MTI B50STIP B59STIP/1 B59PTWT L136SS L186SS 9036R300 B50STWP-1 All Major Appliances Pty Ltd Cata / Cooke & Lewis SE604IX/E ME406D EFM60SS2 EOS60SS EFDX60BK EFGM60SS2 EOS60SS2 MODUS CLMF2BK-C CLEF2SS-C CLEF4BK-C CLEO1BK-C EOSV2 A3MULTI bartyspares Glem / Glem Gas XFE10C XFC20H XFC21H GFM52WH XFC23C XFC20A XFC20C XFP50H GFM41IX FE43B XFC22C FE43N XFE16A GFMC53IX XFE11H FE43X XFE71A XFE71C GFEL53IX XFC24C XFP43H XFP43C XFP43A Piesata Airlux AFCP16IX AFD40IX AFICL97IX AFIP16IX AFIP93IX AFIP97IX AFS53IX AFSC53IX AFSC83 AFSC93 AFSP53IX AFSP93IX FCE01A FMC50 FMC91A FMC93A
