Модуль индикации и управления AEG, Electrolux Hexagon UI, неконфигурированный (5610791013)
Описание
Модуль индикации и управления AEG / Electrolux Hexagon UI 5610791013 — оригинальный электронный интерфейсный модуль Electrolux Group для совместимых плит и духовых шкафов. В официальной сервисной номенклатуре деталь обозначена как неконфигурированная электроника / плата пользовательского интерфейса Hexagon UI (not configured electronic, user interface board, Hexagon UI).
Основные характеристики
- Бренд: Electrolux / AEG
- Тип детали: электронный модуль индикации и управления
- Тип интерфейса: Hexagon UI
- Оригинальный номер: 5610791013
- Исполнение по каталогу производителя: неконфигурированное
- Обозначение на модуле: ELEH092
- Маркировка на модуле: 561079101
- Маркировка прошивки: FW 561078810
- EAN: 7321422341261
- Состояние: новое
Официальный Electrolux относит 5610791013 к электронике и таймерам для плит, духовых шкафов и варочных поверхностей, но тип самой детали определяет именно как плату/модуль пользовательского интерфейса Hexagon UI.
Совместимость
В текущей карточке 2x2service.ru указано:
- AEG EP3003011M — PNC 94032111403.
Этот PNC подтверждается официальным каталогом AEG. Для модели EP3003011M существуют отдельные исполнения:
- 94032111400
- 94032111401
- 94032111402
- 94032111403
- 94032111404
- 94032111405
- 94032106401.
Особенности конструкции
5610791013 является платой пользовательского интерфейса, а не отдельным механическим или электронным таймером.

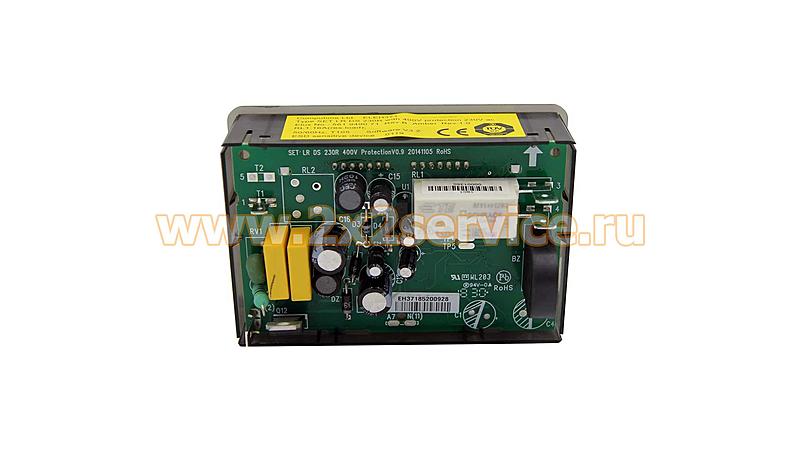

На фотографии видны:
- цифровая область индикации;
- электронная плата в пластиковом корпусе;
- зуммер TDK;
- интерфейсные разъёмы;
- маркировки шин и сигналов на PCB;
- обозначение ELEH092.
На самой плате также присутствует заводская маркировка Electrolux и обозначение семейства Hexagon.
Конфигурация и связанные номера
- 5610791013 — неконфигурированный сервисный модуль Hexagon UI
- 9825619177471 — сконфигурированное исполнение Hexagon UI
Как правильно подобрать модуль управления
При подборе необходимо сверить прежде всего полный PNC прибора. Для текущего применения это:
AEG EP3003011M — PNC 94032111403.
Одного названия EP3003011M недостаточно, поскольку официально существуют несколько PNC-ревизий этой модели.
Также необходимо учитывать, что номер 5610791013 относится именно к неконфигурированной плате. Перед установкой следует уточнить, требуется ли её конфигурация под конкретный PNC и каким сервисным способом она выполняется.
Если требуется готовый сконфигурированный модуль, подбирать его следует отдельно по PNC, а не считать любой Hexagon UI взаимозаменяемым.
Причины неисправности / диагностика
Признаками неисправности интерфейсного модуля могут быть отсутствие индикации, некорректное отображение информации, отсутствие реакции органов управления или ошибки взаимодействия с другими электронными узлами прибора.
Перед заменой необходимо проверить питание модуля, разъёмы, соединительные жгуты и взаимодействие с основной силовой электроникой. Неисправность дисплея или отсутствие реакции управления сами по себе не доказывают неисправность именно платы Hexagon UI.
Монтаж
Перед работами прибор необходимо полностью отключить от электросети.
Поскольку 5610791013 официально является неконфигурированным электронным модулем, его установка должна выполняться с учётом сервисных требований Electrolux к конкретному PNC. Сам производитель указывает, что эта запчасть предназначена для установки профессиональным специалистом.
Нельзя устанавливать визуально похожий модуль только по совпадению корпуса или дисплея. Необходимо сверить OEM, маркировку и полный PNC прибора.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 500 г
Габариты в упаковке: 15.00 × 15.00 × 5.00 см
Применение
AEG 94032111403 EP3003011M
